W Roost w Luksemburgu powstaje nowy kompleks budynków związanych z samochodami. Na miejscu powstanie do sześciu salonów samochodowych, parking i lakiernia. Projekt budowy został podzielony na dwa etapy planowania. Pierwsza faza obejmuje trzy wielokondygnacyjne salony samochodowe. Mają taką samą konstrukcję nośną.
Klientem firmy Dlubal Software była firma Schatz Engineering, odpowiedzialna za konstrukcję i projektowanie konstrukcji. Program RSTAB był używany do projektowania konstrukcji, a Tekla Structures do projektowania konstrukcji.
Analiza statyczno-wytrzymałościowa i budowa
SCHATZ Engineering GmbH & Co. KG Karlsdorf-Neuthard, Niemcy
www.schatz-engineering.eu
Realizacja zarządzania projektami
Immobilière Industrielle SA/AG
www.rii-sa.lu
Klient
Jos Petry
124 R. Ste Anne
L-5471 Wellenstein, Luksemburg

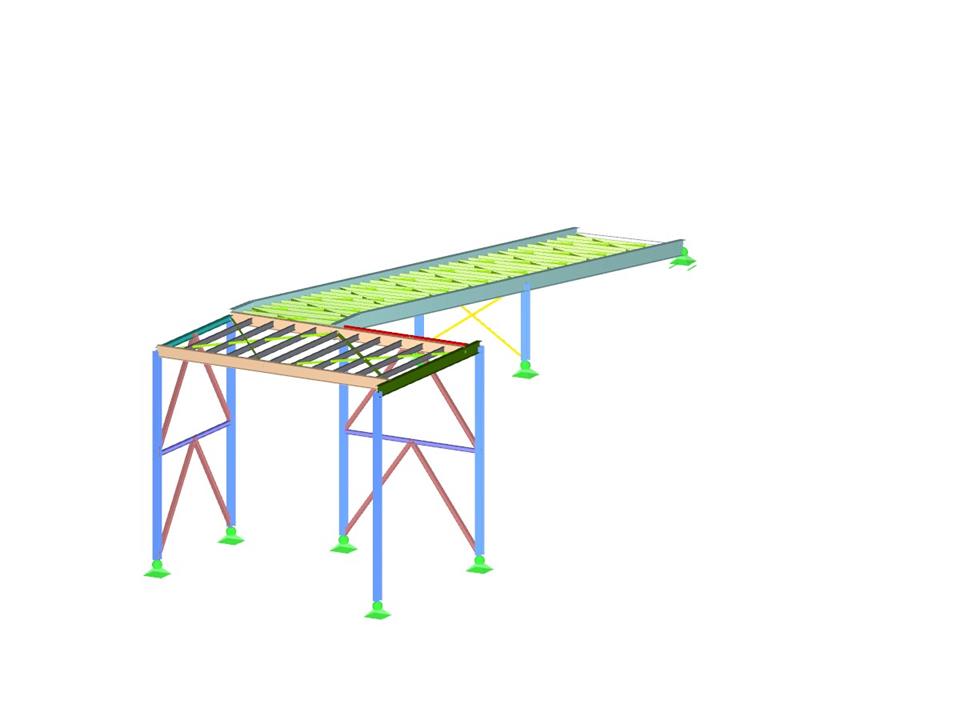

3D-Modell (© SCHATZ Engineering)
Klientem firmy Dlubal Software była firma Schatz Engineering, odpowiedzialna za konstrukcję i projektowanie konstrukcji. Program RSTAB był używany do projektowania konstrukcji, a Tekla Structures do projektowania konstrukcji.
Analiza statyczno-wytrzymałościowa i budowa
SCHATZ Engineering GmbH & Co. KG Karlsdorf-Neuthard, Niemcy
www.schatz-engineering.eu
Realizacja zarządzania projektami
Immobilière Industrielle SA/AG
www.rii-sa.lu
Klient
Jos Petry
124 R. Ste Anne
L-5471 Wellenstein, Luksemburg
3D-Modell (© SCHATZ Engineering)
Stalowa konstrukcja ramy
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 117 |
Liczba prętów | 198 |
Ilość przypadków obciążenia | 10 |
Ilość KO | 24 |
Liczba kombinacji wyników | 2 |
Ciężar całkowity | 10,620 t |
Wymiary (metryczne) | 10,614 x 29,830 x 6,300 m |
Wymiary (imperialne) | 34.82 x 97.87 x 20.67 feet |
Wersja programu | 8.09.01 |
