V lucemburském Roostu se staví komplex budov pro potřeby prodeje a oprav automobilů. V areálu bude postaveno až šest autosalonů, parkovací dům a lakovna. Projekt výstavby byl rozdělen do dvou fází. První fáze zahrnuje tři vícepodlažní autosalony. Všechny mají stejnou nosnou konstrukci.
Statickým posouzením a stavebním projektem komplexu budov byla pověřena firma Schatz Engineering, zákazník společnosti Dlubal. Pro statické výpočty využívá firma program RSTAB a pro projekt stavby Tekla Structures.
Statika a konstrukce
SCHATZ Engineering GmbH & Co. KG, Německo
www.schatz-engineering.eu
Řízení projektu
Réalisation Immobilière Industrielle S.A./AG
www.rii-sa.lu
Investor
Jos Petry
124 R. Ste Anne
L-5471 Wellenstein, Lucembursko

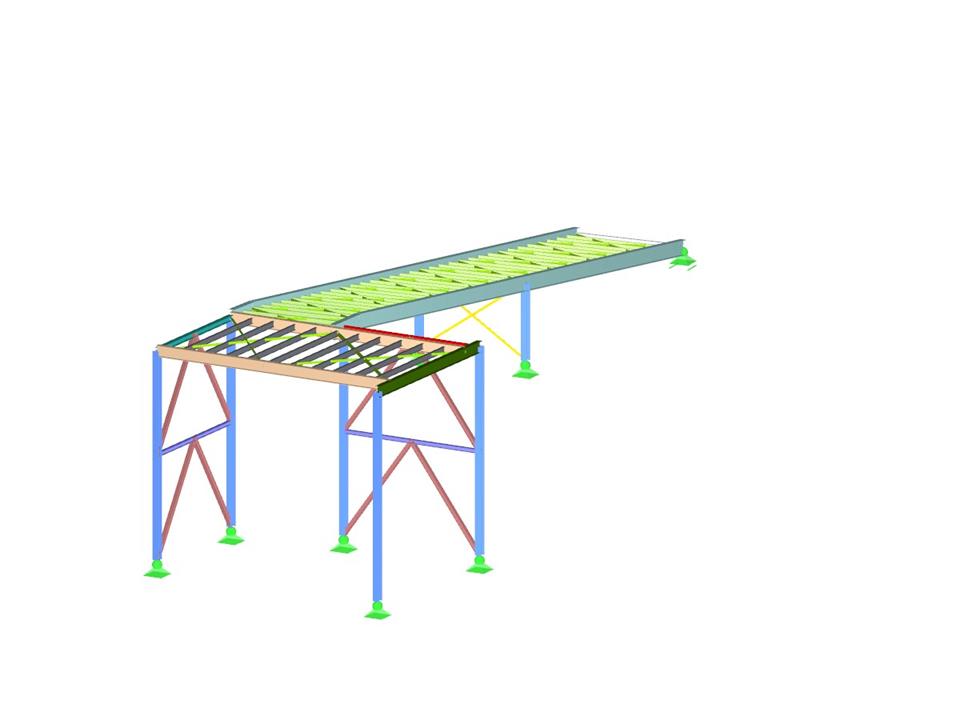

3D model (© SCHATZ Engineering)
Statickým posouzením a stavebním projektem komplexu budov byla pověřena firma Schatz Engineering, zákazník společnosti Dlubal. Pro statické výpočty využívá firma program RSTAB a pro projekt stavby Tekla Structures.
Statika a konstrukce
SCHATZ Engineering GmbH & Co. KG, Německo
www.schatz-engineering.eu
Řízení projektu
Réalisation Immobilière Industrielle S.A./AG
www.rii-sa.lu
Investor
Jos Petry
124 R. Ste Anne
L-5471 Wellenstein, Lucembursko
3D model (© SCHATZ Engineering)
Ocelová rámová konstrukce
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Počet uzlů | 117 |
Počet prutů | 198 |
Počet zatěžovacích stavů | 10 |
Počet kombinací zatížení | 24 |
Počet kombinací výsledků | 2 |
Celková hmotnost | 10,620 t |
Rozměry (metrické) | 10,614 x 29,830 x 6,300 m |
Rozměry (imperiální) | 34.82 x 97.87 x 20.67 feet |
Verze programu | 8.09.01 |
