В городе Руст, Люксембург, строится новый комплекс зданий, связанных с автомобилями. На территории будет построено до шести автосалонов, автостоянка и малярный цех. Проект строительства был разделен на два этапа проектирования. Первая очередь включает в себя три многоэтажных автосалона. У них одинаковая несущая конструкция.
Компания Schatz Engineering, заказчик компании Dlubal Software, отвечала за проектирование и проектирование всего комплекса зданий. RSTAB используется для расчета конструкций, а Tekla Structures - для проектирования.
Расчет конструкций и строительство
SCHATZ Engineering GmbH & Co. KG Karlsdorf-Neuthard, Германия
www.schatz-engineering.eu
Осуществление управления проектами
Immobilière Industrielle SA/AG
www.rii-sa.lu
Заказчик
Джос Петри
124 R. Ste Anne
L-5471 Велленштейн, Люксембург

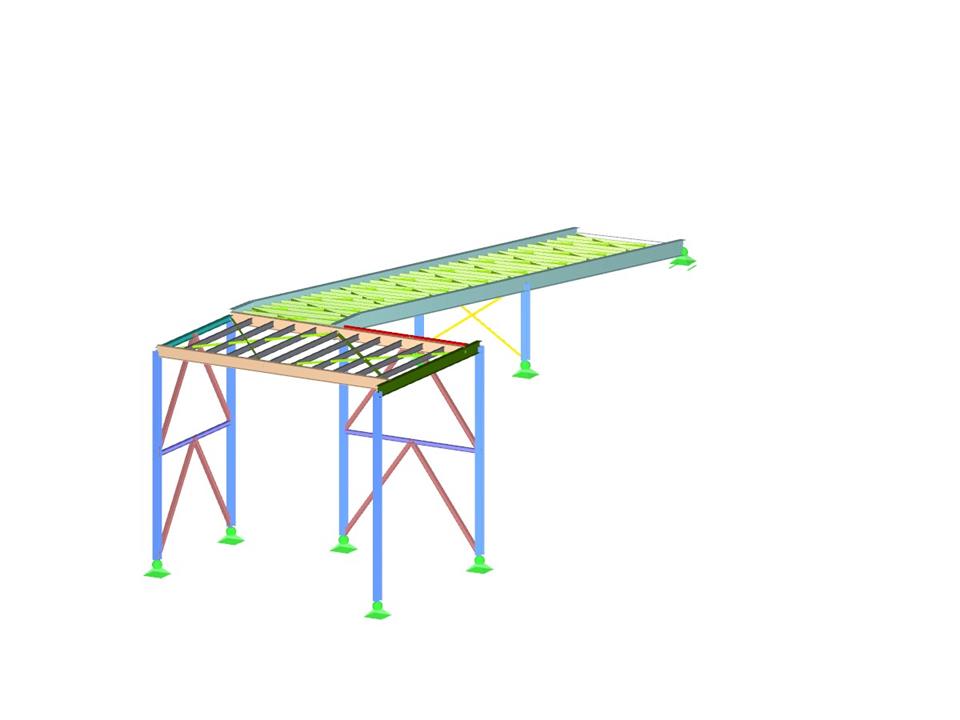

3D-Modell (© SCHATZ Engineering)
Компания Schatz Engineering, заказчик компании Dlubal Software, отвечала за проектирование и проектирование всего комплекса зданий. RSTAB используется для расчета конструкций, а Tekla Structures - для проектирования.
Расчет конструкций и строительство
SCHATZ Engineering GmbH & Co. KG Karlsdorf-Neuthard, Германия
www.schatz-engineering.eu
Осуществление управления проектами
Immobilière Industrielle SA/AG
www.rii-sa.lu
Заказчик
Джос Петри
124 R. Ste Anne
L-5471 Велленштейн, Люксембург
3D-Modell (© SCHATZ Engineering)
Стальная рама
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 117 |
Количество стержней | 198 |
Количество загружений | 10 |
Количество сочетаний нагрузок | 24 |
Количество расчетных сочетаний | 2 |
Общий вес | 10,620 t |
Размеры (метрические) | 10,614 x 29,830 x 6,300 m |
Размеры (имперские) | 34.82 x 97.87 x 20.67 feet |
Версия программы | 8.09.01 |
