V lucemburském Roostu se staví komplex budov pro potřeby prodeje a oprav automobilů. V areálu bude postaveno až šest autosalonů, parkovací dům a lakovna. Projekt výstavby byl rozdělen do dvou fází. První fáze zahrnuje tři vícepodlažní autosalony. Všechny mají stejnou nosnou konstrukci.
Statickým posouzením a stavebním projektem komplexu budov byla pověřena firma Schatz Engineering, zákazník společnosti Dlubal. Pro statické výpočty využívá firma program RSTAB a pro projekt stavby Tekla Structures.
Statika a konstrukce
SCHATZ Engineering GmbH & Co. KG, Německo
www.toy-engineering.eu
Řízení projektu
Réalisation Immobilière Industrielle S.A./AG
<a href='http://www.rii-sa.lu'>www.rii-sa.lu
</a>
Investor
Jos Petry
124 R. Ste Anne
L-5471 Wellenstein, Lucembursko

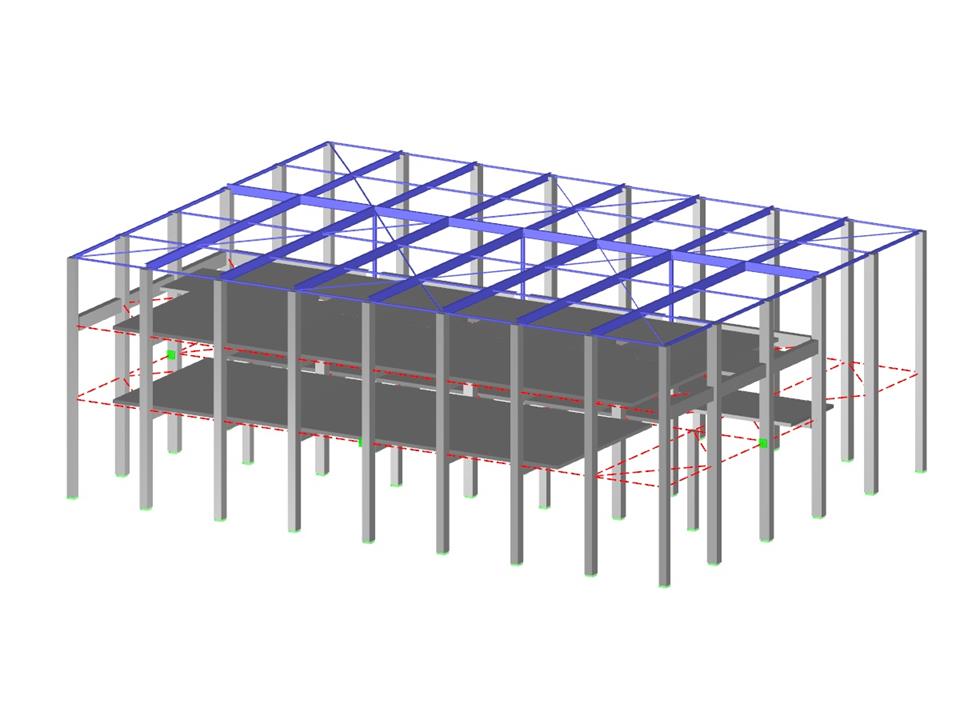

3D model (© SCHATZ Engineering)
Železobetonová budova
Počet uzlů | 245 |
Počet prutů | 420 |
Počet zatěžovacích stavů | 8 |
Počet kombinací zatížení | 448 |
Počet kombinací výsledků | 6 |
Celková hmotnost | 1247,409 t |
Rozměry (metrické) | 36,230 x 27,250 x 13,150 m |
Rozměry (imperiální) | 118.86 x 89.4 x 43.14 feet |
Verze programu | 8.09.01 |
