RF-/FOUNDATION Pro可以检查超压输出的容许偏心。 ,按照DIN EN 1997- 1/NA的计算,必须要考虑特征荷载或典型荷载。

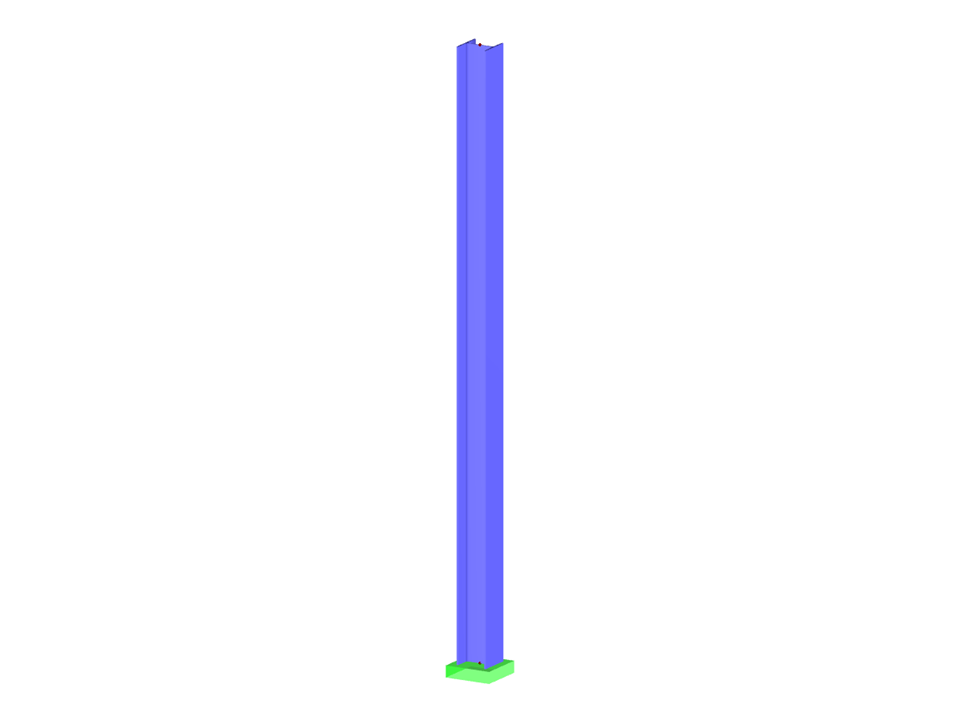

钢悬臂梁与基础板连接
节点数目: | 2 |
线的数目 | 1 |
杆件数目: | 1 |
面的数目: | 0 |
实体数目 | 0 |
荷载工况数目 | 4 |
荷载组合数目 | 34 |
结果组合数目 | 4 |
总重量 | 0,202 t |
翘曲区域尺寸 | 0.000 x 4.000 x 0.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
![钢悬臂梁与基础板连接](/zh/webimage/014938/2952462/RFEM-File.png?mw=512&hash=0ff24edc21e83e16e11258e492f125be8b8ee550)
Mit RF-/FUND Pro können Sie die zulässige Ausmittigkeit der Sohldruckresultierenden überprüfen. Dieser Nachweis ist gemäß DIN EN 1997-1/NA mit den charakteristischen bzw. repräsentativen Beanspruchungen zu führen.
![知识库 001875 | AISC 341-22 RFEM 6 中可弯矩性系杆件设计](/zh/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
在 RFEM 6 的钢结构设计模块中提供了三种类型的弯矩框架(普通、中间和特殊)。 按照 AISC 341-22 进行抗震设计结果,分为两部分: 杆件要求和连接要求。
![标高 1 设计 - 承载能力极限状态配置](/zh/webimage/044297/3619892/1_EN_-_Tragkonfig_lvl1.png?mw=512&hash=f430d843e4bdd5485ad13ab83926ac08ecee268b)
对于较大的应力变化范围和较大的荷载变化幅度的作用力,必须按照 EN 1992-1-1 进行疲劳验算。 在这种情况下,混凝土和钢筋的设计是分开进行的。 有两种计算方法可供选择。
![知识库 001761 | ...](/zh/webimage/034236/3383734/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)
使用 RFEM 6 中的钢结构设计模块现在可以根据 AISC 341-16 和 AISC 341-22 进行抗震设计。 当前抗震系统(SFRS)有五种类型。
![基本数据](/zh/webimage/007078/472494/000142-de-png.png?mw=512&hash=61e55187551d5ca36e51d1334b5178d7e6da4bf1)
- 可用的基础类型:纯基础板(可选无钢筋)
- 光滑内壁的杯口基础
- 杯口基础内壁粗糙
- 无阶杯口基础内壁光滑
- 无阶杯口基础
- 设计按照 EN 1992-1-1 和 EN 1997-1
- 提供了欧洲规范 2 和欧洲规范 7 的以下国家附录:
-
DIN EN 1992-1-1/NA/A1:2015-12 | DIN EN 1997-1/NA:2010-12
-
ÖNORM B 1992-1-1:2018-01 | ÖNORM B 1997-1:2007-11
-
DK EN 1992-1-1/NA:2013 | DK EN 1997-1/NA:2007
-
屋盖结构 EN 1992-1-1:2005/NA:2011 | 屋盖结构 EN 1997-1:2005/NA:2012
-
SFS EN 1992-1-1/NA:2007-10 | LFS EN 1997-1/NA:2004-01
-
NF EN 1992-1-1/NA:2016-03 | N N EN 1997-1/NA:2007-09
-
UNI EN 1992-1-1/NA:2007-07 | DIN EN 1997-1/NA:2006-1
-
NEN EN 1992-1-1 C2:2011/NB:2016-11 | NEN EN 1997-1+C1:2012/NB:2012
-
PN EN 1992-1-1/NA:2010 | PN EN 1997-1/NA:2005-05
-
EN 1992-1-1/NA:2008-06 | STN EN 1997-1/NA:2005-10
-
SIST EN 1992-1-1:2005/A101:2006 | IST EN 1997-1/NA:2005-03
-
欧洲规范 EN 1992-1-1/NA:2013 | UNE EN 1997-1:2010
-
EN 1992-1-1/NA:2008 | 瑞典 EN 1997-1:2005/AC:2009
-
CSN EN 1992-1-1/NA:2016-05 | EN 1997-1/NA:2013-06
-
BS EN 1992-1-1:2004/NA:2005 | B SEN 1997-1:2004
-
TKP EN 1992-1-1:2009 | TKP EN 1997-1:2009
-
EN 1992-1-1:2004/NA:2009 | EN 1997‑1/NA:2004
-
除了上面列出的国家附录 (NA) 外,用户还可以自定义国家附录,在自定义附录里可以设置自己的极限值和参数。
- 自动由荷载工况计算主导荷载
- 附加支座反力
- 考虑最有利的钢筋垫和钢筋组合,确定上下板的配筋方案
- 配筋方案的单独调整
- 钢筋详细图中的基础钢筋结果
- 以表格和图形的形式显示计算结果
- 基础、柱子和钢筋的三维渲染可视化
![主导的设计准则](/zh/webimage/007080/1591020/000144-en-png.png?mw=512&hash=ae6388ccccdc4fa6e4a6d8e0fd63b573621182d5)
可以进行以下验算:
- 平衡极限状态设计
- 抗拔极限状态设计
- 地基破坏(土壤接触压力)设计
- 强偏心荷载验算
- 基础抗扭设计和不间断缝限值
- 滑动验算
- 沉降计算
- 翼缘板和翼缘板的弯曲破坏验算
- 冲切设计
基础和杯口的尺寸可以是由用户定义或由模块确定。 您可以手动编辑计算的配筋。 设计会自动进行更新。
![功能 002828 | 楼板和墙体的抗火设计按照简化表格法](/zh/webimage/050837/3913957/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
在 RFEM 6 的混凝土设计模块中,可以根据简化表格法(EN 1992-1-2,章节 5.4.2,以及表 5.8 和 5.9)对钢筋混凝土墙和板进行抗火设计。
![功能 002826 | 冲切钢筋](/zh/webimage/050658/3902557/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
在“混凝土设计”模块中,您可以定义竖直抗冲切配筋。 在进行冲切设计时需要考虑这一点。
