RF-/FOUNDATION Pro permite comprobar la excentricidad admisible de las resultantes de la presión de sobrecarga. Según DIN EN 1997-1/NA, este cálculo se tiene que realizar con las cargas características o representativas.

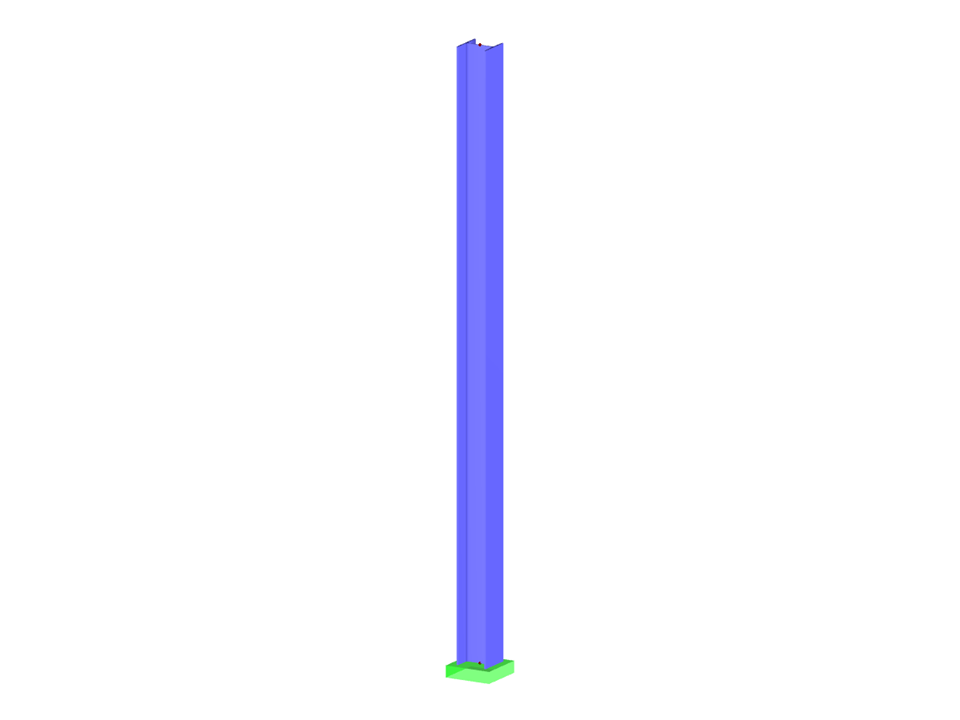

Viga en voladizo de acero con conexión a la placa de cimentación
Número de nudos | 2 |
Número de líneas | 1 |
Número de barras | 1 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 4 |
Número de combinaciones de carga | 34 |
Número de combinaciones de resultados | 4 |
Peso completo | 0.202 t |
Dimensiones (métricas) | 0,000 x 4,000 x 0,000 m |
Dimensiones (imperiales) | 0 x 13.12 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
- Tipos de cimentación disponibles:Placa de cimentación pura (opcionalmente sin armadura)
- cimentación en cáliz con las caras del cáliz lisas
- cimentación en cáliz con llaves en su superficie
- Cimentación en bloque con las caras del cáliz lisas
- cimentación en bloque con llaves en su superficie
- Cálculo según EN 1992-1-1 y EN 1997-1
- Están disponibles los siguientes Anejos Nacionales del Eurocódigo 2 y Eurocódigo 7:
- DIN EN 1992-1-1/NA/A1:2015-12 | EN 1997-1/NA:2010-12
- ÖNORM B 1992-1-1:2018-01 | ÖNORM B 1997-1:2007-11
- DK EN 1992-1-1/NA:2013 | DK EN 1997-1/NA:2007
- BDS EN 1992-1-1:2005/NA:2011 | BDS EN 1997-1:2005/NA:2012
- SFS EN 1992-1-1/NA:2007-10 | SFS EN 1997-1/NA:2004-01
- NF EN 1992-1-1/NA:2016-03 | NF EN 1997-1/NA:2006-09
- UNI EN 1992-1-1/NA:2007-07 | EN 1997-1/NA:2005-01
- NEN EN 1992-1-1 C2:2011/NB:2016-11 | NEN EN 1997-1+C1:2012/NB:2012
- PN EN 1992-1-1/NA:2010 | PN EN 1997-1/NA:2005-05
- STN EN 1992-1-1/NA:2008-06 | STN EN 1997-1/NA:2005-10
- SIST EN 1992-1-1:2005/A101:2006 | SIST EN 1997-1/NA:2006-03
- UNE EN 1992-1-1/NA:2013 | UNE EN 1997-1:2010
- EN 1992-1-1/NA:2008 | Svensk EN 1997-1:2005/AC:2009
- CSN EN 1992-1-1/NA:2016-05 | CSN EN 1997-1/NA:2014-06
- EN 1992-1-1:2004/NA:2005 | EN 1997-1:2004
- TKP EN 1992-1-1:2009 | TKP EN 1997-1:2009
- CYS EN 1992-1-1:2004/NA:2009 | CYS EN 1997-1/NA:2004
Además de los Anejos Nacionales (AN) enumerados anteriormente, también puede definir un AN específico, aplicando valores límite y parámetros definidos por el usuario.
- Cálculo automático de la carga determinante a partir de casos de carga
- Especificación de esfuerzos en apoyos adicionales
- Determinación de la propuesta de armadura para la armadura inferior y superior considerando la combinación más favorable de malla y barras de armadura
- Ajuste individual de la propuesta de armadura
- Resultados de la armadura de cimentación en los planos de armadura detallados
- Resultados representados en tablas y gráficos
- Visualización de cimentación, pilares y armadura en renderizado 3D
Es posible realizar las siguientes comprobaciones:
- Comprobación del estado límite de equilibrio
- Comprobación de seguridad para el estado límite de edificación
- Comprobación de seguridad para el fallo del subsuelo (tensión de contacto del suelo)
- Comprobación de seguridad para cargas fuertes excéntricas
- Comprobación de cimentación por torsión y limitación de separación de una junta
- Comprobación de seguridad al deslizamiento
- cálculo del asiento
- Comprobación de seguridad contra fallo por flexión para la placa y el cáliz
- cálculo de la resistencia a punzonamiento
Las dimensiones de la cimentación y el cáliz se pueden definir manualmente o dejar que el módulo las determine. Puede editar la armadura determinada manualmente. En este caso, los cálculos se actualizan automáticamente.
- Numerosos tipos de componentes, como placas base y extremas, angulares de alma, chapas de soporte, chapas de refuerzo, rigidizadores, cartelas o nervios para una entrada fácil de situaciones de conexión típicas
- Componentes básicos de aplicación universal (como placas, soldaduras, pernos, planos auxiliares) para modelar situaciones de conexión complejas
- Representación gráfica de la geometría de la conexión con actualización dinámica durante la entrada
- Amplia gama de formas de secciones: Secciones en I, secciones en U, angulares, secciones en T, secciones huecas, secciones armadas y secciones de paredes delgadas
- Biblioteca en el Centro de Dlubal con un gran número de conexiones de plantilla del lado del programa, incluyendo plantillas definidas por el usuario
- Adaptación automática de la geometría de la conexión basada en la disposición relativa de los componentes entre sí, incluso en el caso de una edición posterior de los componentes estructurales
En el complemento Cálculo de hormigón para RFEM 6, puede realizar el cálculo frente al fuego de losas y muros de hormigón armado según el método simplificado de las tablas (EN 1992-1-2, sección 5.4.2 y tablas 5.8 y 5.9).
