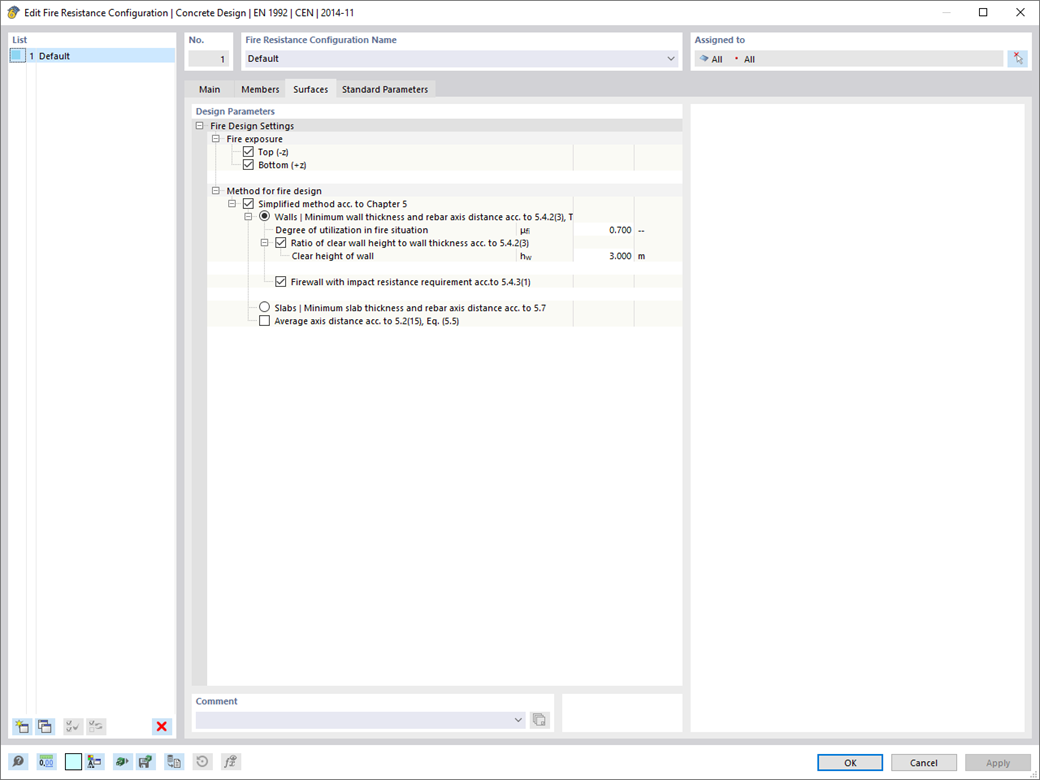

Cálculo frente al fuego de losas y muros según el método simplificado de las tablas

Para diseñar correctamente una viga de cuelgue o una viga en T en RFEM 6 y usando el complemento Cálculo de hormigón, es esencial determinar los anchos del ala para las barras del nervio. Este artículo describe las opciones de entrada de datos para una viga de dos vanos y el cálculo de las dimensiones del ala según EN 1992-1-1.

El proceso de diseño automático de la armadura de piel determina una armadura de piel con la que se cubre la cantidad de armadura necesaria.

Si desea utilizar un modelo de superficies puro, por ejemplo, al determinar los esfuerzos internos y momentos, pero el componente estructural aún se calcula en el modelo de barra, puede hacerlo con la ayuda de una viga de resultados.

En el complemento Cálculo de hormigón, puede realizar el cálculo simplificado de la resistencia al fuego según EN 1992-1-2 para pilares (capítulo 5.3.2) y vigas (capítulo 5.6).

Las siguientes comprobaciones de diseño están disponibles para el cálculo simplificado de la resistencia al fuego:

• Pilares: Dimensiones mínimas de la sección para secciones rectangulares y circulares según la tabla 5.2a, así como la ecuación 5.7 para el cálculo del tiempo de exposición al fuego
• Vigas: Dimensiones mínimas y distancias entre centros según la tabla 5.5 y la tabla 5.6

Puede determinar los esfuerzos internos para el cálculo de la resistencia al fuego según dos métodos.

• 1 Los esfuerzos internos de la situación de proyecto accidental se incluyen directamente en el cálculo.
• 2 Los esfuerzos internos del cálculo a temperatura normal se reducen mediante el factor Eta,fi (ηfi) y luego se utilizan en el cálculo de la resistencia al fuego.

Además, es posible modificar la distancia entre ejes según la ecuación 5.5.

Con el complemento Cálculo de hormigón, puede realizar el cálculo frente a la fatiga de barras y superficies según EN 1992-1-1, capítulo 6.8.

Para el cálculo frente a la fatiga, se pueden seleccionar opcionalmente dos métodos o niveles de cálculo en las configuraciones de cálculo:

• Nivel de cálculo 1: Criterio simplificado según 6.8.6 y 6.8.7(2): El criterio simplificado se realiza para combinaciones de acciones frecuentes según EN 1992-1-1, capítulo 6.8.6 (2), y EN 1990, ec. (6.15b) con las cargas de tráfico relevantes en el estado de servicio. Se verifica una carrera de tensión máxima según 6.8.6 para la armadura pasiva. La tensión de compresión del hormigón se determina por medio de la tensión admisible superior e inferior según 6.8.7(2).
• Nivel de cálculo 2: Cálculo de la tensión de daño equivalente según 6.8.5 y 6.8.7(1) (cálculo simplificado frente a la fatiga): El cálculo utilizando carreras de tensiones de daño equivalente se realiza para la combinación de fatiga según EN 1992-1-1, capítulo 6.8.3, ecuación (6.69) con la acción cíclica Q_fat definida específicamente.

El complemento Cálculo de hormigón le permite realizar el cálculo sísmico de barras de hormigón armado según el Eurocódigo 8. Esto incluye, entre otras cosas, las siguientes funcionalidades:

• Configuraciones de cálculo sísmico
• Diferenciación de las clases de ductilidad DCL, DCM y DCH
• Opción para transferir el factor de comportamiento de un análisis dinámico
• Comprobación del valor límite para el factor de comportamiento
• Comprobaciones de diseño por capacidad de "Pilar fuerte - viga débil"
• Detalle y reglas particulares para el coeficiente de ductilidad en curvaturas
• Detalle y reglas particulares para la ductilidad local
