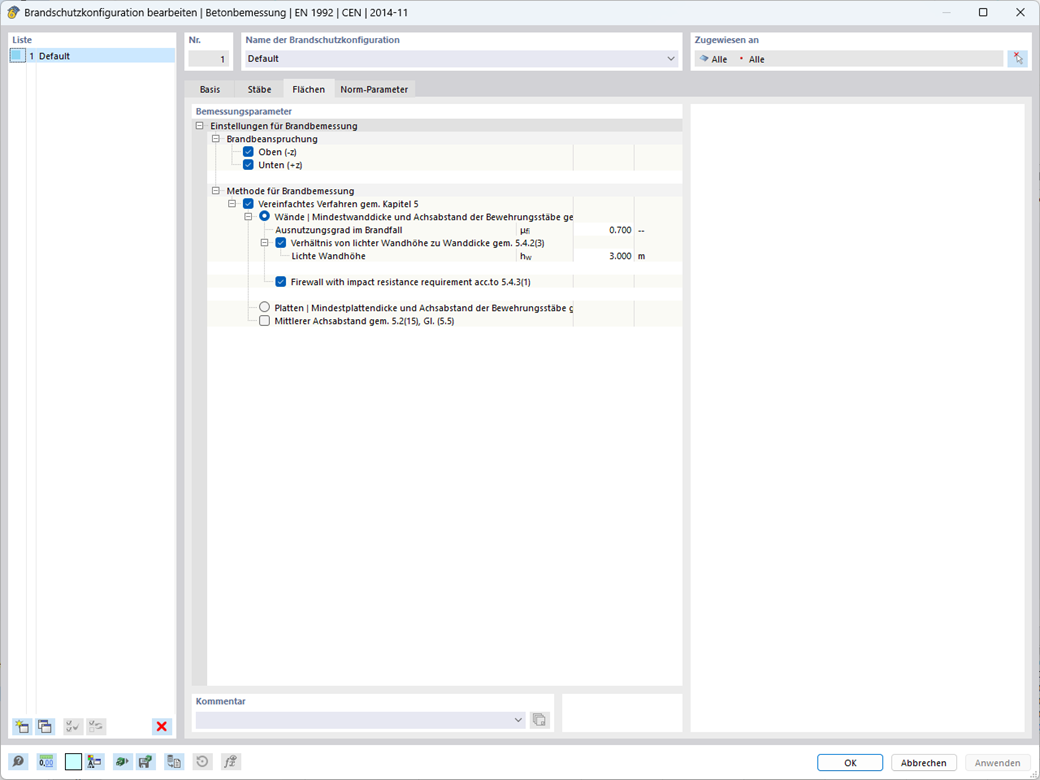

No módulo Dimensionamento de betão para o RFEM 6, pode realizar o dimensionamento da resistência ao fogo para paredes e lajes de betão armado de acordo com o método de tabelas simplificado (EN 1992-1-2, Secção 5.4.2 e Tabelas 5.8 e 5.9).
Dimensionamento da resistência ao fogo de lajes e paredes de acordo com o método de tabelas simplificado
Ligações
Tem alguma pergunta?
Duração: 01:09:36 min
Base de dados de conhecimento
Duração: 00:00:50 min
Duração: 00:47:34 min
Base de dados de conhecimento
Duração: 00:00:47 min
Base de dados de conhecimento
Duração: 00:02:27 min
Duração: 00:03:40 min
Duração: 00:00:40 min
A verificação à fadiga de acordo com a EN 1992-1-1 deve ser realizada para os componentes estruturais que estão sujeitos a grandes intervalos de tensões e/ou a muitas alterações de carga. Neste caso, as verificações de dimensionamento para o betão e a armadura são realizadas separadamente. Encontram-se disponíveis dois métodos de verificação alternativos.
![Vãos baseados na Figura 5.2 de [1]](/pt/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Para dimensionar corretamente uma viga em T no RFEM 6 e no módulo "Dimensionamento de betão", é importante determinar as "larguras de banzo" das barras nervuradas. Este artigo trata das opções de entrada para uma viga de dois vãos e o cálculo das dimensões do banzo de acordo com a EN 1992-1-1.
O processo de dimensionamento automático de uma área de armadura determina uma área de armadura com a qual a quantidade necessária de armadura é coberta.
Se, por exemplo, pretende utilizar um modelo de superfície puro para determinar os esforços internos e os momentos, mas o dimensionamento de um componente ainda ocorre no modelo de barra, isso pode ser implementado com a ajuda da barra resultante.
No módulo Dimensionamento de betão para o RFEM 6, pode realizar o dimensionamento da resistência ao fogo para paredes e lajes de betão armado de acordo com o método de tabelas simplificado (EN 1992-1-2, Secção 5.4.2 e Tabelas 5.8 e 5.9).
No módulo Dimensionamento de betão, podem realizar as verificações simplificadas da resistência ao fogo de acordo com a EN 1992-1-2 para pilares (Capítulo 5.3.2) e vigas (Capítulo 5.6).
Estão disponíveis os seguintes métodos para a verificação de resistência ao fogo simplificada:
- Pilares: dimensões mínimas para secções retangulares e circulares segundo a tabela 5.2a e a equação 5.7 para o cálculo da exposição ao fogo
- Vigas: dimensões e distâncias entre eixos mínimas segundo as tabelas 5.5 e 5.6
Pode determinar os esforços internos para a verificação de resistência ao fogo de acordo com dois métodos.
- 1 Neste caso, os esforços internos da situação de dimensionamento acidental são incluídos diretamente no dimensionamento.
- 2 Os esforços internos do dimensionamento à temperatura normal são reduzidos através do fator Eta,fi (ηfi) e são depois utilizados no dimensionamento da resistência ao fogo.
Além do mais, é possível modificar a distância entre eixos de acordo com a Eq. 5.5.
Com o módulo Dimensionamento de betão, pode realizar a verificação de fadiga para barras e superfícies de acordo com a EN 1992-1-1, Capítulo 6.8.
Para a verificação de fadiga, podem ser selecionados opcionalmente dois métodos ou níveis de verificação nas configurações de dimensionamento:
- Nível de verificação 1: critério simplificado de acordo com 6.8.6 e 6.8.7(2): o critério simplificado é realizado para combinações de ações frequentes de acordo com a EN 1992-1-1, Capítulo 6.8.6 (2) e EN 1990, Eq. (6.15b) com as cargas de tráfego relevantes no estado limite de utilização. Para o aço de armadura, é verificada uma gama de tensões máximas de acordo com 6.8.6. A tensão de compressão do betão é verificada através da tensão superior e inferior admissível de acordo com 6.8.7(2).
- Nível de verificação 2: verificação da tensão equivalente do dano de acordo com 6.8.5 e 6.8.7(1) (verificação de fadiga simplificada): a verificação utilizando as gamas de tensões equivalentes de danos é realizada para a combinação de fadiga de acordo com a EN 1992-1-1, Capítulo 6.8.3, Eq. (6.69), com a ação cíclica Qfat especificamente definida.
O módulo Dimensionamento de betão permite realizar verificações sísmicas para barras de betão armado segundo o EC 8. Isso inclui, entre outras, as seguintes funções:
- Parâmetros da verificação sísmica
- Distinção entre as classes de ductilidade DCL, DCM, DCH
- Possibilidade de transferir o coeficiente de comportamento da análise dinâmica
- Verificação do valor limite para o coeficiente de comportamento
- Verificações de capacidade "Strong column – weak beam"
- Regras de dimensionamento para verificação do fator de ductilidade em curvatura
- Regras de dimensionamento para ductilidade local
Como é que posso utilizar os modelos gráficos para a impressão múltipla de uma armadura?
Como é que posso ativar o dimensionamento de betão reforçado com fibras de aço no módulo "Dimensionamento de betão"?
Como é que posso verificar como o RFEM 6 determina a armadura necessária?
Apesar de todos os dimensionamentos para uma barra terem sido cumpridos, obtenho uma "armadura descoberta". Qual é a razão para isso?
Onde é que posso encontrar os resultados gráficos do punçoamento no dimensionamento de betão? Especialmente a distribuição das forças de corte no perímetro crítico ou as cargas de punçoamento.
O módulo Dimensionamento de betão do RFEM 6 permite dimensionar automaticamente armaduras de barras e superfícies?
