V přídavném modulu RF-/FOUNDATION Pro je možné zkontrolovat přípustnou excentricitu výsledného tlaku v základové spáře. Toto posouzení se podle DIN EN 1997-1/NA musí provést s charakteristickými nebo reprezentativními zatíženími.

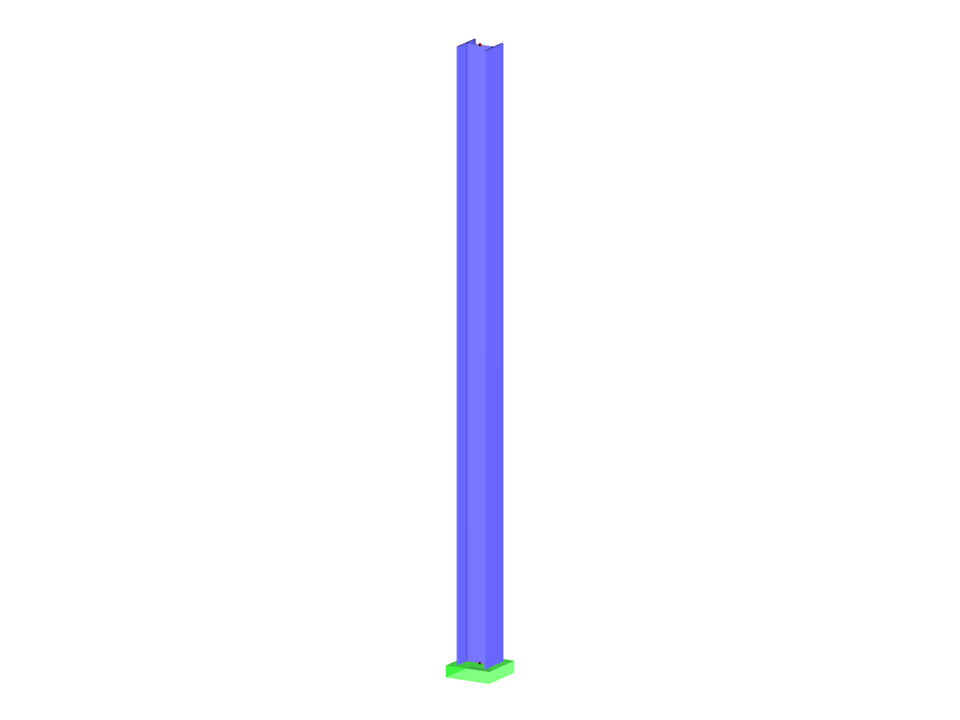

Ocelový konzolový nosník s připojením k základové desce
Počet uzlů | 2 |
Počet linií | 1 |
Počet prutů | 1 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 4 |
Počet kombinací zatížení | 34 |
Počet kombinací výsledků | 4 |
Celková hmotnost | 0,202 t |
Rozměry (metrické) | 0,000 x 4,000 x 0,000 m |
Rozměry (imperiální) | 0 x 13.12 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
- Dostupné typy základů:Čistá základová deska (volitelně bez výztuže)
- Kalichový základ s hladkými stěnami kalicha
- Kalichový základ s hrubou vnitřní stranou kalichu
- Blokový základ s hladkou vnitřní stranou
- Blokový základ s hrubou vnitřní stranou
- Posouzení podle norem EN 1992-1-1 a EN 1997-1
- Pro Eurokód 2 a Eurokód 7 jsou k dispozici tyto národní přílohy:
- DIN EN 1992-1-1/NA/A1:2015-12 | DIN EN 1997-1/NA:2010-12
- ÖNORM B 1992-1-1:2018-01 | ÖNORM B 1997-1:2007-11
- DK EN 1992-1-1/NA:2013 | DK EN 1997-1/NA:2007
- BDS EN 1992-1-1:2005/NA:2011 | BDS EN 1997-1:2005/NA:2012
- SFS EN 1992-1-1/NA:2007-10 | SFS EN 1997-1/NA:2004-01
- NF EN 1992-1-1/NA:2016-03 | NF EN 1997-1/NA:2006-09
- UNI EN 1992-1-1/NA:2007-07 | DIN EN 1997-1/NA:2005-01
- NEN EN 1992-1-1 C2:2011/NB:2016-11 | NEN EN 1997-1+C1:2012/NB:2012
- PN EN 1992-1-1/NA:2010 | PN EN 1997-1/NA:2005-05
- STN EN 1992-1-1/NA:2008-06 | STN EN 1997-1/NA:2005-10
- SIST EN 1992-1-1:2005/A101:2006 | SIST EN 1997-1/NA:2006-03
- UNE EN 1992-1-1/NA:2013 | UNE EN 1997-1:2010
- EN 1992-1-1/NA:2008 | Svensk EN 1997-1:2005/AC:2009
- ČSN EN 1992-1-1/NA:2016-05 | ČSN EN 1997-1/NA:2014-06
- BS EN 1992-1-1:2004/NA:2005 | BS EN 1997-1:2004
- TKP EN 1992-1-1:2009 | TKP EN 1997-1:2009
- CYS EN 1992-1-1:2004/NA:2009 | CYS EN 1997-1/NA:2004
Kromě výše uvedených národních příloh (NP) lze také definovat uživatelské NP s vlastními mezními hodnotami a parametry.
- Automatický výpočet rozhodujícího zatížení na základě zatěžovacích stavů
- Možnost zadání dodatečných podporových sil
- Návrh výztuže horní a dolní desky základu s ohledem na vhodnou kombinaci výztužné sítě a prutové výztuže
- Možnost individuálních úprav navržené výztuže
- Zobrazení výztuže základu v podrobných výkresech
- Tabulkové a grafické znázornění výsledků
- Vizuální zobrazení základu včetně sloupu a výztuže ve 3D renderování
Přídavný modul provádí tato posouzení:
- Posouzení statické rovnováhy
- Posouzení bezpečnosti proti vztlaku
- Posouzení bezpečnosti při porušení únosnosti zeminy (tlak na základovou spáru)
- Posouzení bezpečnosti při zatížení s velkými excentricitami
- Posouzení na pootočení základu a omezení trhliny
- Posouzení na usmyknutí
- Výpočet sedání
- Posouzení na ohyb desky a kalicha
- Posouzení na protlačení
Rozměry základů i kalicha lze volně definovat nebo dimenzovat pomocí přídavného modulu. Stanovenou výztuž lze ručně upravit. V takovém případě se posouzení automaticky aktualizují.
- Mnoho typů konstrukčních prvků, jako jsou patní a čelní desky, stojiny, úhelníky, styčníkové plechy, výztuhy, náběhy nebo žebra pro snadné zadání typických spojovacích situací
- Univerzálně použitelné základní komponenty (např. plechy, svary, šrouby, pomocné roviny) pro modelování složitých přípojových situací
- Grafické zobrazení geometrie spoje s dynamickou aktualizací během zadávání
- Široká škála tvarů průřezů: I-profily, U-profily, úhelníky, T-profily, duté profily, složené a tenkostěnné profily
- Databáze v Dlubal centru s velkým počtem šablonových spojů na straně programu, včetně uživatelských šablon
- Automatické přizpůsobení geometrie spoje na základě vzájemného uspořádání konstrukčních prvků - a to i v případě dodatečných úprav konstrukčních prvků
V addonu Posouzení železobetonových konstrukcí pro RFEM 6 můžete provést posouzení požární odolnosti železobetonových stěn a desek zjednodušenou tabulkovou metodou (EN 1992-1-2, kapitola 5.4.2 a tabulky 5.8 a 5.9).
