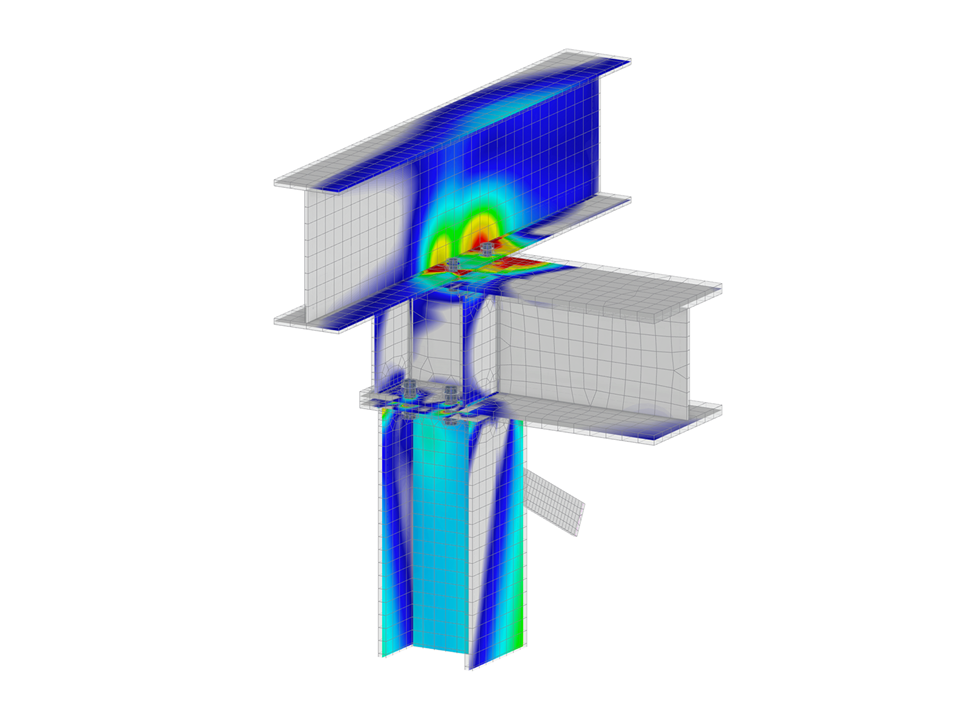

RFEM model ocelového šroubového spoje I-nosníku se sloupem s výztuhami. The model is exported along with the transferred internal forces from the Construction Stages model.
Ocelové připojení I-nosníku ke sloupu s výztuhami
| Počet uzlů | 1160 |
| Počet linií | 928 |
| Počet prutů | 613 |
| Počet ploch | 69 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 8 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,099 t |
| Rozměry (metrické) | 0,500 x 1,315 x 0,925 m |
| Rozměry (imperiální) | 1.64 x 4.31 x 3.03 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Funkce programu
Délka: 00:00:42 min
Délka: 01:02:00 min
Délka: 00:50:32 min
Délka: 00:00:41 min
Délka: 00:58:09 min
Délka: 01:06:48 min
Délka: 00:00:48 min
Délka: 00:01:52 min
Pochopení tuhosti ocelových spojů je rozhodující při navrhování konstrukcí. Spoje jsou často považovány za přísně kloubové nebo tuhé, což však může vést k nehospodárným nebo dokonce nebezpečným návrhům. Zjistěte, jak Dlubal addon Ocelové přípoje pro RFEM pomáhá při analýze tuhosti a momentové únosnosti spoje a zajišťuje tak bezpečnější a hospodárnější návrh.
Výhodou addonu Ocelové přípoje v programu RFEM 6 je, že lze ocelové přípoje posuzovat pomocí konečně-prvkového modelu, který se vytváří automaticky na pozadí. Zadání komponent ocelového přípoje, na základě kterého se vytváří model, lze provést ručně, nebo pomocí dostupných šablon v databázi. Ta druhá metoda je popsána v předchozím příspěvku v databázi znalostí s názvem „Zadání komponent ocelového styčníku pomocí databáze“. O zadání parametrů pro posouzení ocelových přípojů pojednáváme v odborném článku „Posouzení ocelových přípojů v programu RFEM 6 “.
Ocelové přípoje jsou v programu RFEM 6 definovány jako sestava komponent. V novém addonu Ocelové přípoje jsou k dispozici univerzálně použitelné základní komponenty (plechy, svary, pomocné roviny) pro zadávání složitých spojovacích situací. Metody, kterými lze zadávat spoje, jsou popsány ve dvou předchozích článcích databáze znalostí: „Nový přístup k posouzení ocelových přípojů v programu RFEM 6“ a „Zadání komponent ocelového styčníku pomocí databáze“.
Addon Ocelové přípoje v programu RFEM 6 umožňuje vytvářet a posuzovat ocelové přípoje pomocí konečně-prvkového modelu. Modelování přípojů lze provádět jednoduchým a dobře známým zadáváním komponent. Komponenty ocelových přípojů lze definovat ručně nebo pomocí dostupných šablon v databázi. První metoda je popsána v předchozím příspěvku v databázi znalostí s názvem „Nový přístup k posouzení ocelových přípojů v programu RFEM 6“. V tomto příspěvku se budeme věnovat druhé uvedené metodě, tj. zadání komponent ocelových přípojů pomocí dostupných šablon v databázi programu.
- Mnoho typů konstrukčních prvků, jako jsou patní a čelní desky, stojiny, úhelníky, styčníkové plechy, výztuhy, náběhy nebo žebra pro snadné zadání typických spojovacích situací
- Univerzálně použitelné základní komponenty (např. plechy, svary, šrouby, pomocné roviny) pro modelování složitých přípojových situací
- Grafické zobrazení geometrie spoje s dynamickou aktualizací během zadávání
- Široká škála tvarů průřezů: I-profily, U-profily, úhelníky, T-profily, duté profily, složené a tenkostěnné profily
- Databáze v Dlubal centru s velkým počtem šablonových spojů na straně programu, včetně uživatelských šablon
- Automatické přizpůsobení geometrie spoje na základě vzájemného uspořádání konstrukčních prvků - a to i v případě dodatečných úprav konstrukčních prvků
V addonu Ocelové přípoje můžete klasifikovat tuhosti přípojů.
Pro vybrané vnitřní síly N, My a/nebo Mz jsou v tabulce kromě počáteční tuhosti uvedeny také mezní hodnoty pro kloubové a tuhé přípoje. Výsledná klasifikace se pak v tabulce zobrazuje jako "kloubový", "polotuhý" nebo "tuhý".
K názornému videu
V addonu "Ocelové přípoje" lze zohlednit předpětí šroubů při výpočtu pro všechny komponenty. Předpětí lze snadno aktivovat pomocí zaškrtávacího políčka u parametrů šroubů a má vliv na analýzu napětí-přetvoření a také na analýzu tuhosti.
Předpjaté šrouby jsou speciální šrouby, které se používají v ocelových konstrukcích pro vyvolání vysoké svěrné síly mezi připojenými konstrukčními prvky. Tato svěrná síla vyvolává tření mezi konstrukčními prvky, což umožňuje přenos sil.
Funkčnost
Předepjaté šrouby se utahují určitým momentem, čímž se deformují a vzniká v nich tahová síla. Tato tahová síla se přenáší na připojené konstrukční prvky a vede k vysoké svěrné síle. Svěrná síla brání uvolnění spoje a zajišťuje spolehlivý přenos sil.
Výhody
- Vysoká únosnost: Předpjaté šrouby mohou přenášet velké síly.
- Malé deformace: Minimalizují deformace přípoje.
- Únavová pevnost: Jsou odolné proti únavě.
- Snadná montáž: Montáž a demontáž je poměrně snadná.
Analýza a posouzení
Výpočet předpjatých šroubů se provádí v programu RFEM pomocí konečně-prvkového analytického modelu generovaného addonem "Ocelové přípoje". Zohledňuje svěrnou sílu, tření mezi konstrukčními prvky, smykovou pevnost šroubů a únosnost konstrukčních prvků. Posouzení se provádí podle DIN EN 1993-1-8 (Eurokód 3) nebo podle americké normy ANSI/AISC 360-16. Vytvořený model spoje včetně výsledků lze uložit a použít jako samostatný model v programu RFEM.
V komponentě Editor prutů lze také místo jednotlivých plechů prutu vybrat celý prut jako objekt k úpravě. Obě operace 'Zářez' a 'Zkosení' tak lze provést na několika plechách prutu.
Co je to metoda konečných prvků založená na komponentách (CBFEM)?
Jaké programy a addony jsou vhodné pro výpočet a posouzení ocelových konstrukcí?
Jak v addonu Ocelové přípoje vytvořím spoj s příložkami?
Mohu v addonu Ocelové přípoje vyloučit podle AISC 360-16 závity šroubů ze smykových rovin?
Je možné v RSECTION 1 provést posouzení stability podle EN 1993-1-1?
Proč nemohu v editoru plechu / ořezu plechu vybrat plech, který chci řezat/upravit?
