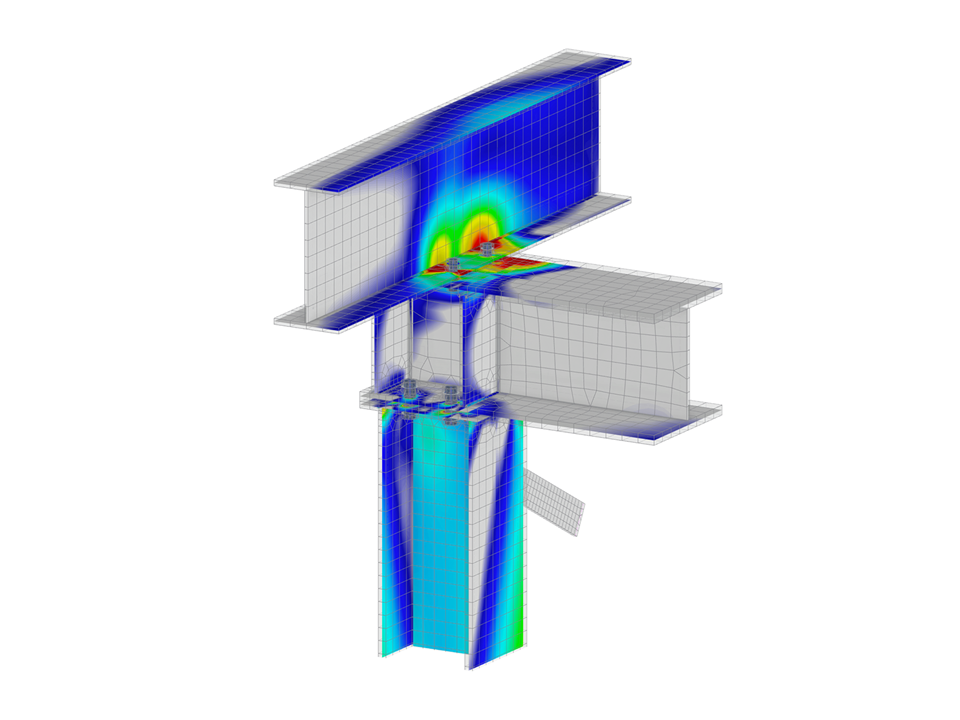

RFEM модель стального болтового соединения двутавровой балки с колонной с помощью элементов жесткости. The model is exported along with the transferred internal forces from the Construction Stages model.
Стальное соединение двутавровой балки и колонны с помощью элементов жёсткости
| Количество узлов | 1160 |
| Количество линий | 928 |
| Количество стержней | 613 |
| Количество поверхностей | 69 |
| Количество тел | 0 |
| Количество загружений | 8 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,099 t |
| Размеры (метрические) | 0,500 x 1,315 x 0,925 m |
| Размеры (имперские) | 1.64 x 4.31 x 3.03 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Функции продукта
Длина: 00:00:42 min
Длина: 01:02:00 min
Длина: 00:50:32 min
Длина: 00:00:41 min
Длина: 00:58:09 min
Длина: 00:48:24 min
Длина: 01:06:48 min
Длина: 00:00:48 min
Общие сведения
Длина: 00:01:52 min
Понимание жесткости стальных соединений имеет решающее значение в проектировании конструкций. Часто соединения рассматриваются как шарнирные или жесткие, но это может привести к неэкономичным или даже опасным расчетам. Узнайте, как программа RFEM от Dlubal Software и аддон Стальные соединения помогают проверять жесткость соединений и сопротивление моменту, обеспечивая тем самым более безопасные и экономичные расчеты.
Преимущество дополнения RFEM 6 Steel Joints заключается в том, что вы можете анализировать стальные соединения с помощью КЭ-модели, для которой моделирование выполняется полностью автоматически в фоновом режиме. Ввод компонентов стальных соединений, которые управляют моделированием, можно выполнить путем определения компонентов вручную или с помощью доступных шаблонов в библиотеке. Последний метод был включен в предыдущую статью нашей базы знаний «Ввод компонентов стальных соединений с помощью базы данных» . Ввод параметров для расчета стальных соединений - это тема статьи базы знаний «Расчет стальных соединений в RFEM 6».
В RFEM 6 стальные соединения задаются как система элементов. Новый аддон Стальные соединения имеет целый ряд универсальных базовых элементов (пластины, сварные швы, вспомогательные плоскости) для проектирования сложных соединений. Способы задания соединений были рассмотрены в двух предыдущих статьях Базы знаний: «Новый подход к расчёту стальных соединений в программе RFEM 6» и «Ввод компонентов стальных соединений с помощью базы данных» .
Аддон Стальные соединения в программе RFEM 6 применяется для создания и расчета стальных соединений с помощью модели КЭ. Моделированием соединений можно управлять с помощью простого и удобного ввода компонентов. Компоненты стальных соединений можно задать вручную или с помощью шаблонов из базы данных. Первый метод описан в предыдущей статье в нашей базе знаний «Новый подход к расчету стальных соединений в программе RFEM 6». В данной статье речь пойдет о втором методе, то есть, мы покажем ввод компонентов стальных соединений с помощью шаблонов, имеющихся в библиотеке программы.
- Многочисленные типы компонентов, такие как фундаментные и торцевые пластины, уголки стенок, ребристые плиты, косынки, элементы жесткости, вуты или ребра, для простого ввода типовых соединений
- Универсальность применения основных компонентов (например, пластин, сварных швов, болтов, вспомогательных плоскостей) для моделирования сложных соединений
- Графическое отображение геометрии соединения с динамическим обновлением во время ввода
- Широкий выбор форм сечений: Двутавры, швеллеры, уголки, тавры, пустотелые профили, составные профили и тонкостенные профили
- База данных в Центре Dlubal с большим количеством подключений к шаблонам на стороне программы, включая пользовательские шаблоны
- Автоматическая коррекция геометрии соединения на основе относительного расположения компонентов друг к другу – даже в случае последующего изменения конструктивных элементов
В аддоне Стальные соединения можно классифицировать жёсткости соединений.
Кроме начальной жёсткости, в таблице также отображаются предельные значения шарнирных и жёстких соединений при выбранных внутренних силах N, My и/или Mz. Полученная классификация затем отображается в таблицах как «шарнир», «полужёсткая» или «жёсткая».
K пояснительному видео
В аддоне «Стальные соединения» можно учесть преднапряжение болтов при расчёте всех компонентов. Вы можете легко активировать предварительное напряжение с помощью флажка в параметрах болта, и это повлияет на расчёт напряжений-деформаций, а также на расчёт жёсткости.
- Аддон «Стальные соединения»
- Пояснительное видео: Предварительно напряжённые болты для стальных соединений
Предварительно напряжённые болты - это специальные болты, используемые в стальных конструкциях для создания больших зажимных сил между соединяемыми конструктивными элементами. Эта сжимающая сила вызывает трение между элементами конструкции, которое обеспечивает передачу сил.
Функциональность
Предварительно напряженные болты растягиваются с определенным крутящим моментом, который растягивает их и создает растягивающую силу. Эта растягивающая сила передается к соединяемым элементам и приводит к высокому усилию смыкания. Сила смыкания предотвращает ослабление соединения и обеспечивает надежную передачу сил.
Преимущества
- Высокая несущая способность: болты с предварительным натяжением могут передавать большие силы.
- Низкодеформационные: минимизируют деформацию соединения.
- Усталостная прочность: устойчивы к усталости.
- Простота монтажа: их относительно легко собрать и разобрать.
Расчет и проектирование
Расчет преднапряженных болтов выполняется в RFEM с использованием расчетной модели КЭ, созданной с помощью аддона «Стальные соединения». Он учитывает силу смыкания, трение между конструктивными элементами, прочность болтов на сдвиг и несущую способность конструктивных элементов. Расчет выполняется по норме DIN EN 1993-1-8 (Еврокод 3) или по американской норме ANSI/AISC 360-16. Созданную расчетную модель, включая результаты, можно сохранить и использовать в качестве независимой модели RFEM.
