RF‑/FOUNDATION Pro позволяет проверить допустимый эксцентриситет результирующих давлений перегрузки. Согласно норме DIN EN 1997‑1/NA, должен данный расчет всегда выполняться с характерными или репрезентативными нагрузками.

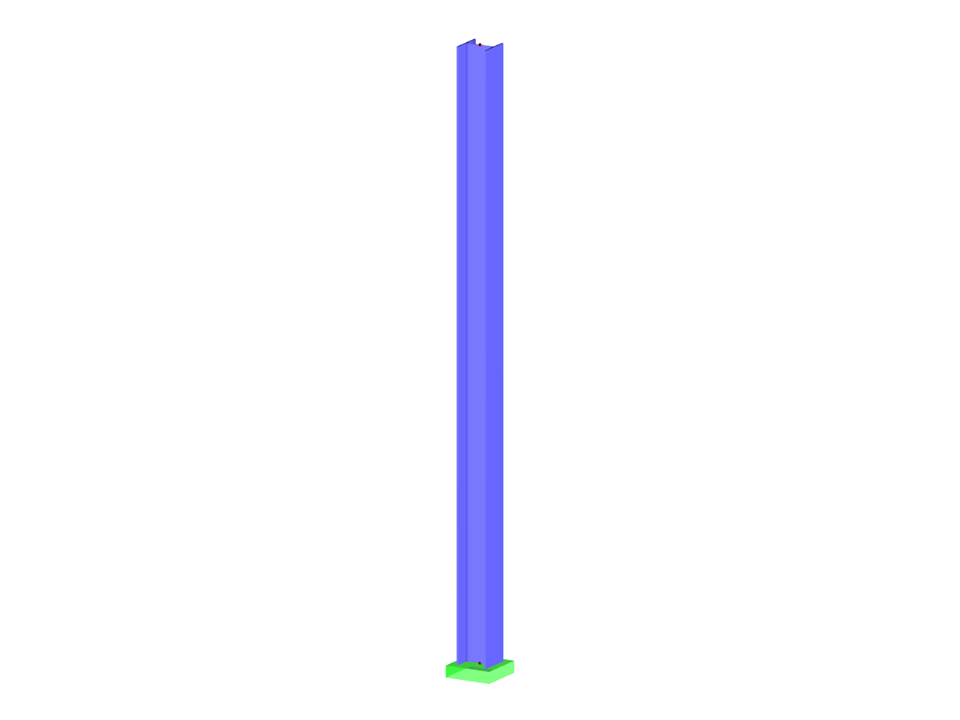

Стальная консольная балка с соединением с фундаментной плитой
Количество узлов | 2 |
Количество линий | 1 |
Количество стержней | 1 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 4 |
Количество сочетаний нагрузок | 34 |
Количество расчетных сочетаний | 4 |
Общий вес | 0,202 t |
Размеры (метрические) | 0,000 x 4,000 x 0,000 m |
Размеры (имперские) | 0 x 13.12 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
![Стальная консольная балка с соединением с фундаментной плитой](/ru/webimage/014938/2952462/RFEM-File.png?mw=512&hash=0ff24edc21e83e16e11258e492f125be8b8ee550)
![КБ 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/ru/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Жёсткость стального соединения и её влияние на расчет конструкции](/ru/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![КБ 001875 | Расчет стержней, устойчивых к моменту, по норме AISC 341-22 в программе RFEM 6](/ru/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![Общая информация](/ru/webimage/007078/472494/000142-de-png.png?mw=512&hash=61e55187551d5ca36e51d1334b5178d7e6da4bf1)
- Доступные типы фундамента:Чистая фундаментная плита (по выбору без арматуры)
- или стаканного фундамента с гладкими стенками подколонника
- фундамент стаканного типа с шероцховатыми стенами подколонника
- Блочный фундамент с гладкими сторонами подколонника
- блочный фундамент с шероховатыми стенами подколонника
- Определение размеров по норме EN 1992-1-1 и EN 1997-1
- Доступны следующие национальные приложения Еврокода 2 и Еврокода 7:
-
DIN EN 1992-1-1/NA/A1:2015-12 | DIN EN 1997-1/NA:2010-12
-
ÖNORM B 1992-1-1:2018-01 | ÖNORM B 1997-1:2007-11
-
DK EN 1992-1-1/NA:2013 | DK EN 1997-1/NA:2007
-
BDS EN 1992-1-1:2005/НП:2011 | BDS EN 1997-1:2005/НП:2012
-
SFS EN 1992-1-1/NA:2007-10 | SFS EN 1997-1/NA:2004-01
-
NF EN 1992-1-1/NA:2016-03 | NF EN 1997-1/NA:2006-09
-
UNI EN 1992-1-1/NA:2007-07 | DIN EN 1997-1/NA:2005-01
-
NEN EN 1992-1-1 C2:2011/NB:2016-11 | NEN EN 1997-1+C1:2012/NB:2012
-
PN EN 1992-1-1/NA:2010 | PN EN 1997-1/NA:2005-05
-
STN EN 1992-1-1/NA:2008-06 | STN EN 1997-1/NA:2005-10
-
SIST EN 1992-1-1:2005/A101:2006 | SIST EN 1997-1/NA:2006-03
-
UNE EN 1992-1-1/NA:2013 | UNE EN 1997-1:2010
-
EN 1992-1-1/НП:2008 | Свенск EN 1997-1:2005/AC:2009
-
CSN EN 1992-1-1/NA:2016-05 | CSN EN 1997-1/NA:2014-06
-
BS EN 1992-1-1:2004/НП:2005 | BS EN 1997-1:2004
-
TKP EN 1992-1-1:2009 | TKP EN 1997-1:2009
-
CYS EN 1992-1-1:2004/НП:2009 | CYS EN 1997‑1/NA:2004
-
В дополнение к выше перечисленным Национальным приложениям, можно задать также пользовательские Национальные приложения, в которых будут использоваться ваши собственные предельные значения и параметры.
- Автоматический расчёт определяющих нагрузок от загружений
- Спецификация дополнительных опорных реакций
- Определение предложения по армированию для нижней и верхней арматуры плиты, с учетом наиболее благоприятного сочетания сетки и арматурных стержней
- Индивидуальная настройка подбора арматуры
- Результаты армирования фундамента в детальных арматурных чертежах
- Результаты в табличном и графическом виде
- Визуализация фундамента, колонн и арматуры в 3D-рендеринге
![определяющие критерии расчета](/ru/webimage/007080/472479/000144-de-png.png?mw=512&hash=b400b053b5f06e35747b520a16aa8a6f8d94ef8c)
Можно выполнить следующие виды расчета:
- Расчет равновесного предельного состояния
- Расчет предельного состояния на всплытие
- Расчет на потерю несущей способности грунта (контактное давление грунта)
- Расчет нагрузок с большими эксцентриситетами
- Расчет фундамента на кручение и ограничение стыков с зазором
- Расчет на скольжение
- Расчет осадки
- Расчет на разрушение от изгиба плит и подколонников
- Расчет на продавливание
Размеры фундамента и подколонника могут быть заданы пользователем или определены модулем. Можно редактировать подобранную арматуру вручную. В таком случае расчет будет обновлен автоматически.
![Аддон «Стальные соединения для RFEM 6» | База данных компонентов](/ru/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Многочисленные типы компонентов, такие как фундаментные и торцевые пластины, уголки стенок, ребристые плиты, косынки, элементы жесткости, вуты или ребра, для простого ввода типовых соединений
- Универсальность применения основных компонентов (например, пластин, сварных швов, болтов, вспомогательных плоскостей) для моделирования сложных соединений
- Графическое отображение геометрии соединения с динамическим обновлением во время ввода
- Широкий выбор форм сечений: Двутавры, швеллеры, уголки, тавры, пустотелые профили, составные профили и тонкостенные профили
- База данных в Центре Dlubal с большим количеством подключений к шаблонам на стороне программы, включая пользовательские шаблоны
- Автоматическая коррекция геометрии соединения на основе относительного расположения компонентов друг к другу – даже в случае последующего изменения конструктивных элементов
![Характеристики 002828 | Расчет огнестойкости плит и стен по упрощенному табличному методу](/ru/webimage/050837/3913957/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
В аддоне Расчёт железобетонных конструкций для RFEM 6 можно выполнить расчёт на огнестойкость железобетонных стен и перекрытий по упрощённому табличному методу (EN 1992-1-2, глава 5.4.2 и таблица 5.8 и 5.9).
