Descargue el modelo de soporte metálico para paneles fotovoltaicos y ábralo en el programa de análisis de estructuras por elementos finitos RFEM.
Este modelo se presentó en el seminario web gratuito "Diseño de soporte metálico para paneles fotovoltaicos en RFEM 6" celebrado el 17 de julio de 2024.
Modelo utilizado en

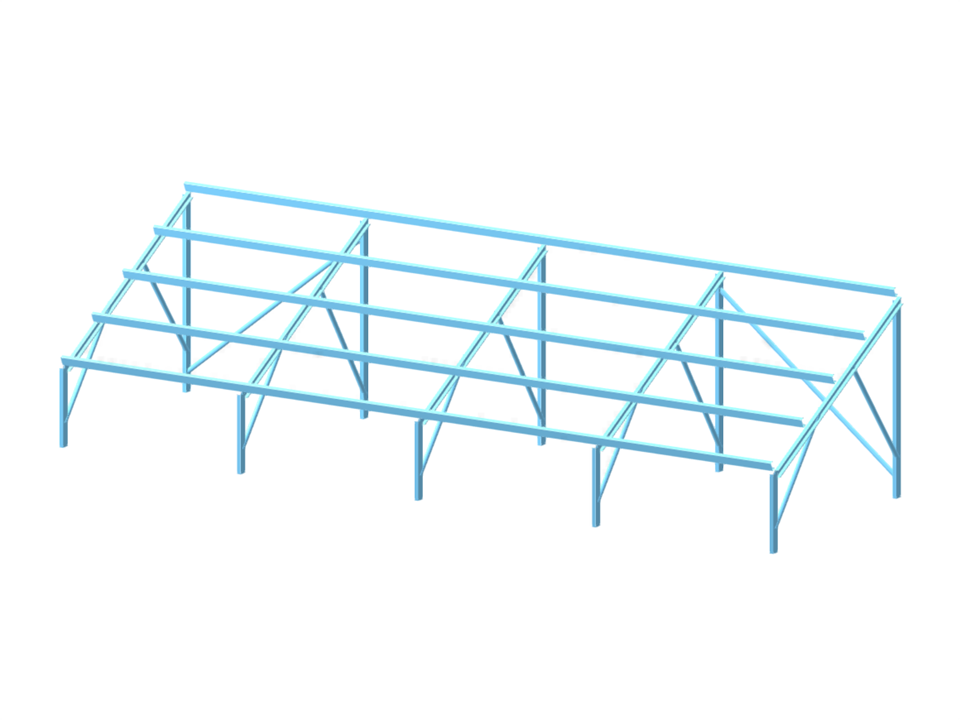

Soporte metálico para paneles fotovoltaicos
| Número de nudos | 74 |
| Número de líneas | 101 |
| Número de barras | 101 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 5 |
| Número de combinaciones de carga | 64 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.211 t |
| Dimensiones (métricas) | 10,000 x 2,947 x 3,894 m |
| Dimensiones (imperiales) | 32.81 x 9.67 x 12.78 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
