Scarica il modello del supporto metallico per pannelli fotovoltaici e aprilo nel programma di analisi delle strutture agli elementi finiti di RFEM.
Questo modello è stato presentato al webinar gratuito "Progettazione di supporti metallici per pannelli fotovoltaici in RFEM 6" tenutosi il 17 luglio 2024.

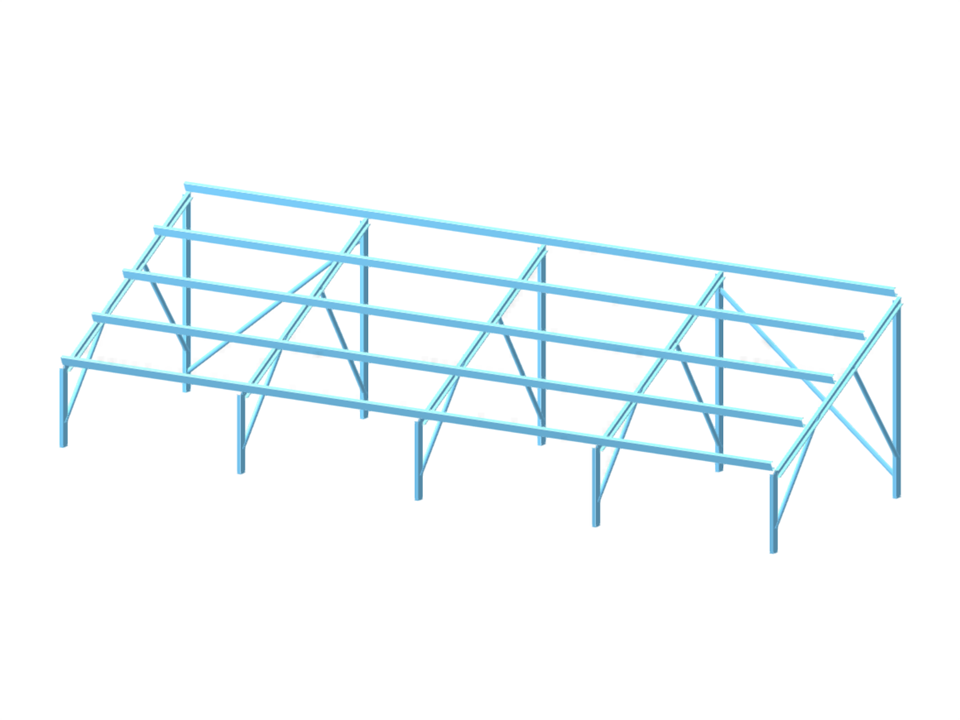

Supporto metallico per pannelli fotovoltaici
| Numero di nodi | 74 |
| Numero di linee | 101 |
| Numero di aste | 101 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 5 |
| Nr. di combinazioni di carico | 64 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,211 t |
| Dimensioni (metriche) | 10.000 x 2.947 x 3.894 m |
| Dimensioni (imperiali) | 32.81 x 9.67 x 12.78 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
