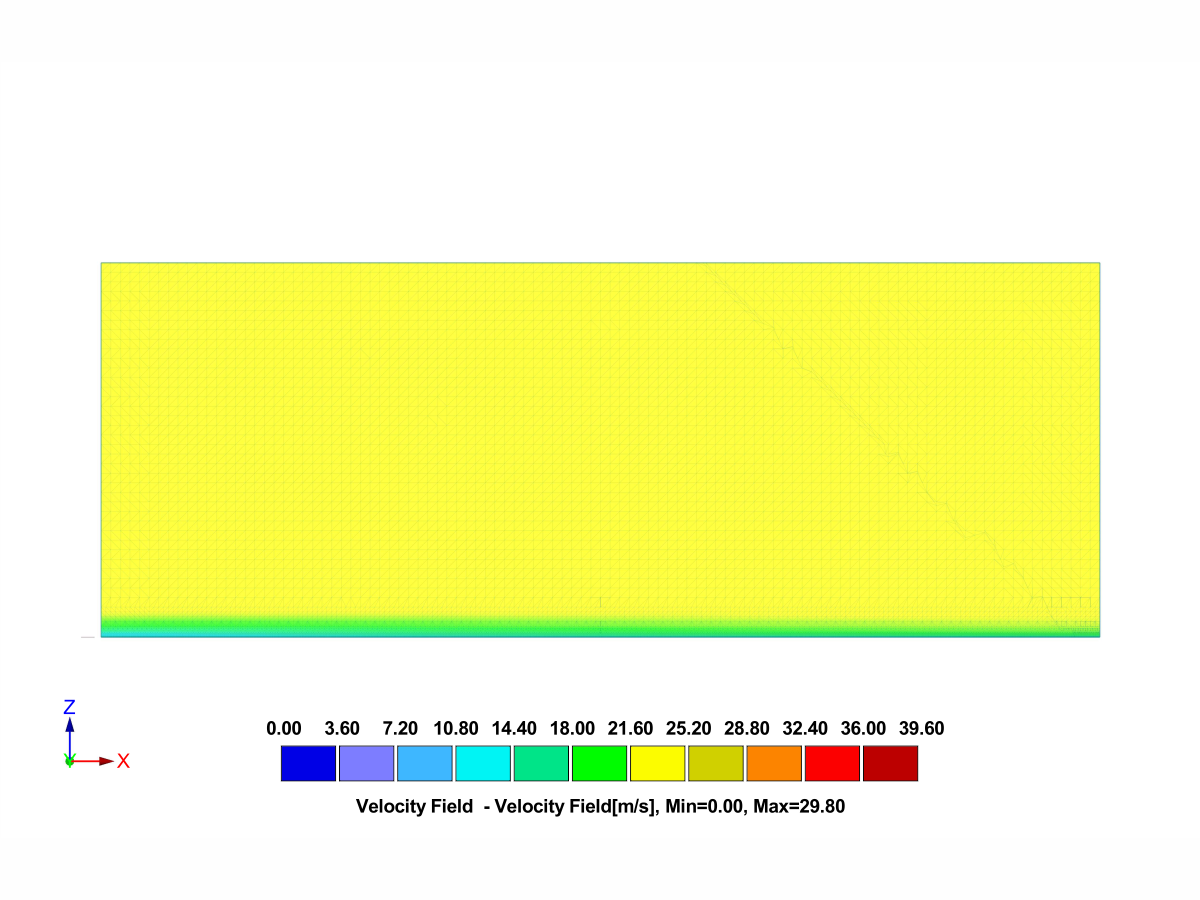

Este modelo ilustra la prueba de la Capa Límite Atmosférica (ABL, por sus siglas en inglés), extendiendo la prueba VE0309 anterior mediante el uso de una condición de contorno de superficie rugosa. Hace referencia a la Hoja Informativa WTG Alemana del Comité 3, centrada en la simulación numérica de flujos de viento, específicamente dirigida a la categoría de terreno 0, tal como se define en la EN 1991-1-4. La modelización incluye el desarrollo de perfiles de velocidad, energía cinética de turbulencia y tasa de disipación de turbulencia utilizando un modelo de turbulencia anisotrópico verticalmente. Se aplica el modelo de turbulencia RANS k-ω SST para el análisis.
5 estrellas | ||
4 estrellas | ||
3 estrellas | ||
2 estrellas | ||
1 estrella |
Prueba de capa límite atmosférica con superficie rugosa
