Ejemplo de verificación 000054 | 1
  • Descripción
  • Reseñas (0)

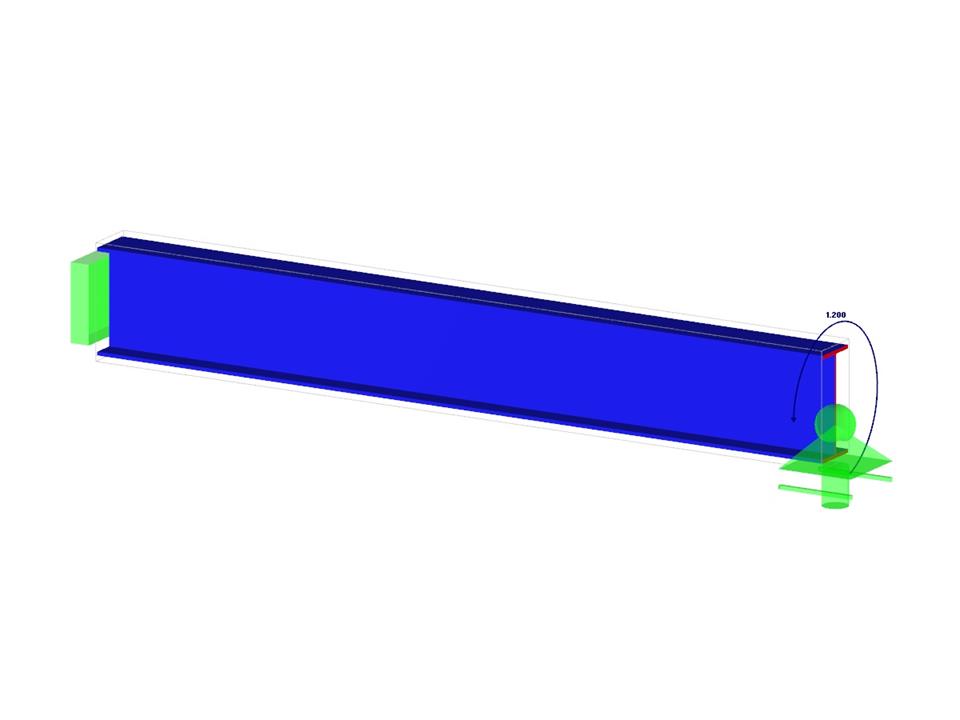

La barra con las condiciones de contorno dadas se carga con el momento y el esfuerzo axil. Omitiendo su peso propio, determine la deformación torsional máxima de la viga, así como su momento torsor interno definido como la suma de un momento torsor primario y un momento torsor causado por el esfuerzo axil. Proporcione una comparación de esos valores asumiendo o ignorando la influencia del esfuerzo axil.

Modelo utilizado en
Total
0 de 5 estrellas
Esta página tiene 0 valoraciones de usuarios.
5 estrellas
4 estrellas
3 estrellas
2 estrellas
1 estrella
(0)
0 de 5 estrellas
5 estrellas 0
4 estrellas 0
3 estrellas 0
2 estrellas 0
1 estrella 0

Ejemplo de verificación 000054 | 1

Número de nudos 2
Número de líneas 1
Número de barras 1
Número de superficies 0
Número de sólidos 0
Número de casos de carga 1
Número de combinaciones de carga 0
Número de combinaciones de resultados 0
Peso completo 0.206 t
Dimensiones (métricas) 3,000 x 0,000 x 0,000 m
Dimensiones (imperiales) 9.84 x 0 x 0 feet

Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
