RF-PIPING

El módulo adicional RF‑PIPING es una extensión de la interfaz de usuario de RFEM 5 que permite el modelado de tuberías y sus cargas conforme a normativa.

Es posible definir componentes específicos de tuberías (válvulas, reducciones, bridas, tes, juntas de dilatación, etc.) y con esto afectar el cálculo. La integración en RFEM asegura la interacción entre la estructura de soporte y el sistema de tuberías. GraciasDebido a esta interacción y la consideración de la flexibilidad de la estructura de soporte en el sistema de tuberías, es posible realizar un análisis realista.

El módulo es la base para el dimensionamiento de las tuberías en el módulo adicional RF-PIPING Design.

Módulo adicional RF-PIPING Design para RFEM | Cálculo de tuberías

Características

Entrada gráfica de sistemas de tuberías y componentes de tuberías
Visualización ilustrativa de sistemas de tuberías y componentes de tuberías en la ventana gráfica de RFEM
Bibliotecas completas para secciones de tuberías y materiales
Bibliotecas completas para alas, reducciones, tes y juntas de dilatación
Consideración de la estructura de tuberías (aislamiento, revestimiento, hojalata)
Cálculo automático de factores de intensificación de tensiones y factores de flexibilidad
Categorías de acción de tubería específicas para casos de carga
Combinatoria automática opcional de casos de carga
Consideración de las propiedades del material (módulo de elasticidad, coeficiente de dilatación térmica) durante la temperatura de funcionamiento (configuración predeterminada) o durante la temperatura de referencia (montaje) del material
Consideración de la deformación y el levantamiento debido a la presión (efecto Bourdon)
Interacción entre la estructura de soporte y el sistema de tuberías

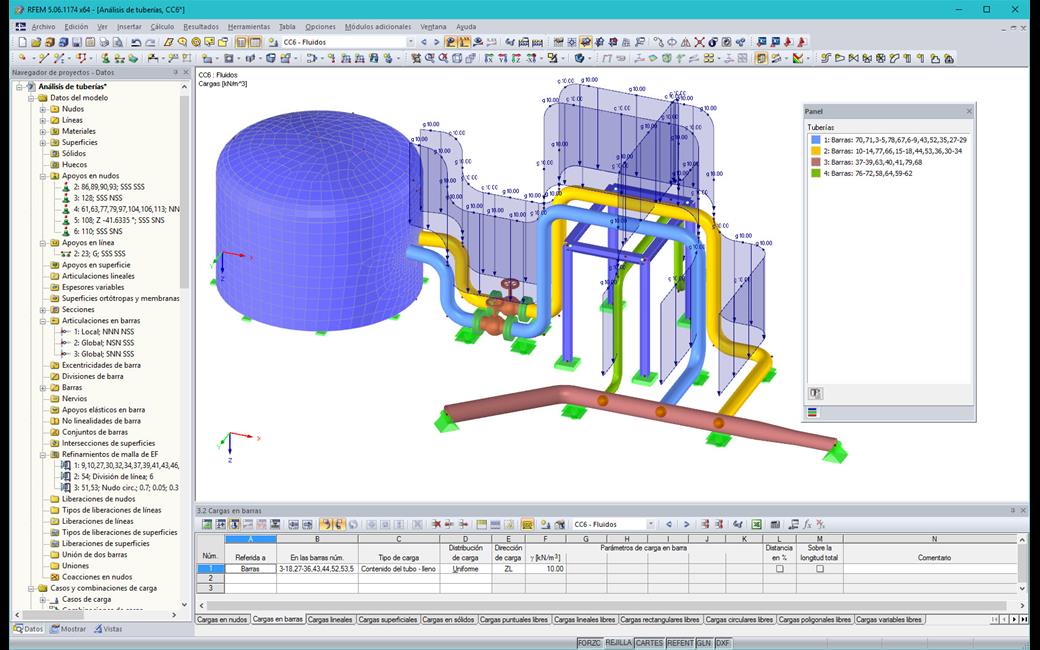

Representación gráfica de tuberías con cargas en RFEM

El trabajo con RF-PIPING

Después de activar el módulo adicional RF‑PIPING, estará disponible una barra de herramientas nueva en RFEM y se ampliará tanto el Navegador de proyectos como las tablas. El sistema de tuberías ahora se modela de la misma manera que las barras. Las curvas del tubo se definen simultáneamente por las tangentes (secciones de tubo rectas) y el radio. Por lo tanto, es fácil cambiar posteriormente los parámetros de plegado.

También es posible ampliar la tubería posteriormente definiendo componentes especiales (juntas de dilatación, válvulas, etc.). Las bibliotecas implantadas de los componentes estructurales facilitan la definición.

Las secciones de tubería continuas se definen como conjuntos de sistemas de tuberías.
Para las cargas de tubería, las cargas en barra se asignan a los casos de carga respectivos. La combinación de cargas se incluye en combinaciones de cargas y combinaciones de resultados de tuberías.
Después del cálculo, puede mostrar las deformaciones, los esfuerzos internos de la barra y los esfuerzos en los apoyos gráficamente o en tablas.

El análisis de tensiones y dimensionado de tuberías según la normativa se puede realizar en el módulo adicional RF‑PIPING Design. Solo necesita seleccionar los conjuntos relevantes de sistemas de tuberías y situaciones de carga.
