- Entrada gráfica de sistemas de tuberías y componentes de tuberías

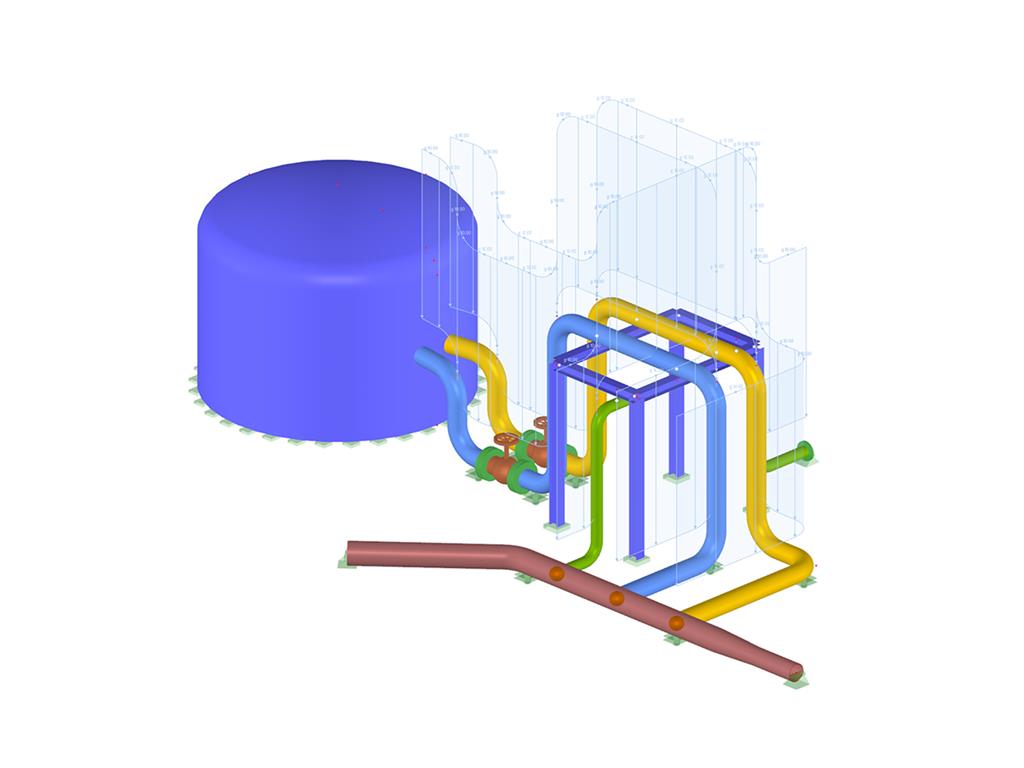

- Visualización ilustrativa de sistemas de tuberías y componentes de tuberías en la ventana gráfica de RFEM
- Bibliotecas completas para secciones de tuberías y materiales
- Bibliotecas completas para alas, reducciones, tes y juntas de dilatación
- Consideración de la estructura de tuberías (aislamiento, revestimiento, hojalata)
- Cálculo automático de factores de intensificación de tensiones y factores de flexibilidad
- Categorías de acción de tubería específicas para casos de carga
- Combinatoria automática opcional de casos de carga
- Consideración de las propiedades del material (módulo de elasticidad, coeficiente de dilatación térmica) durante la temperatura de funcionamiento (configuración predeterminada) o durante la temperatura de referencia (montaje) del material
- Consideración de la deformación y el levantamiento debido a la presión (efecto Bourdon)
- Interacción entre la estructura de soporte y el sistema de tuberías
Características
![Distribución de los esfuerzos internos principales vmax, b en losa de forjado](/es/webimage/008616/2654686/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Durchstanznachweis ohne Stützenkopfverstärkung](/es/webimage/008710/1324616/01-es.jpg?mw=512&hash=73bb3b5ea0732d9c761d3d741f9d0369ba93215f)
![Tabla de entrada 1.5 Nudos de punzonamiento](/es/webimage/008809/842413/01-es.jpg?mw=512&hash=73bb3b5ea0732d9c761d3d741f9d0369ba93215f)
![Beispielmodell](/es/webimage/009191/2417496/01-es-png.png?mw=512&hash=f24729b1db7332908555aed3d18861d563c9c6d5)
![Característica 002828 | Cálculo frente al fuego de losas y muros según el método simplificado de tablas](/es/webimage/050837/3913957/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
En el complemento Cálculo de hormigón para RFEM 6, puede realizar el cálculo frente al fuego de losas y muros de hormigón armado según el método simplificado de las tablas (EN 1992-1-2, sección 5.4.2 y tablas 5.8 y 5.9).
![Característica 002826 | Armadura de punzonamiento](/es/webimage/050658/3941729/50658.png?mw=512&hash=ae20d4ca78cdf203a2c2d3ccbb7daa0f324da77a)
En el complemento Cálculo de hormigón, tiene la opción de definir una armadura de punzonamiento existente orientada verticalmente. Esto se tiene en cuenta entonces en el cálculo de la resistencia a punzonamiento.
![Característica 002801 | Cálculo de la resistencia a punzonamiento para todas las formas de sección](/es/webimage/048276/3781178/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
¿Tiene secciones de pilares individuales y geometrías de muros con ángulos, y necesita un cálculo de la resistencia a punzonamiento para ellos?
No hay ningún problema. En RFEM 6, puede realizar el cálculo de la resistencia a punzonamiento no solo para secciones rectangulares y circulares, sino también para cualquier forma de sección.
![Característica 002691 | Cálculo simplificado de la resistencia al fuego para pilares según según 5.3.2 y para vigas según 5.3.2 hasta 5.6, EN 1992-1-2](/es/webimage/044608/3639258/44608_EN.png?mw=512&hash=11fe02254090f730dd1ed077d6012d8b839e5b1f)
En el complemento Cálculo de hormigón, puede realizar el cálculo simplificado de la resistencia al fuego según EN 1992-1-2 para pilares (capítulo 5.3.2) y vigas (capítulo 5.6).
Las siguientes comprobaciones de diseño están disponibles para el cálculo simplificado de la resistencia al fuego:
- Pilares: Dimensiones mínimas de la sección para secciones rectangulares y circulares según la tabla 5.2a, así como la ecuación 5.7 para el cálculo del tiempo de exposición al fuego
- Vigas: Dimensiones mínimas y distancias entre centros según la tabla 5.5 y la tabla 5.6
Puede determinar los esfuerzos internos para el cálculo de la resistencia al fuego según dos métodos.
- 1 Los esfuerzos internos de la situación de proyecto accidental se incluyen directamente en el cálculo.
- 2 Los esfuerzos internos del cálculo a temperatura normal se reducen mediante el factor Eta,fi (ηfi) y luego se utilizan en el cálculo de la resistencia al fuego.
Además, es posible modificar la distancia entre ejes según la ecuación 5.5.
