- Entrada gráfica de condutas e componentes de tubos
- Visualização ilustrativa das condutas e dos componentes na janela gráfica do RFEM
- Bibliotecas extensas de secções e materiais de condutas
- Bibliotecas para flanges, peças de redução, peças em T e juntas de dilatação
- Consideração da estrutura das condutas (isolamento, forro, chapa de lata)
- Cálculo automático de fatores de intensificação da tensão e fatores de flexibilidade
- Categorias específicas de grupos de ações para os casos de carga
- Combinações automáticas opcionais dos casos de carga
- Consideração de propriedades de material (módulo de elasticidade, coeficiente de expansão térmica) tanto durante a temperatura de operação (configuração por defeito) como durante a temperatura de referência (montagem) do material
- Consideração de deformação e levantamento devido à pressão (efeito de Bourdon)
- Interação entre estrutura de apoio e condutas
Funcionalidades
Base de dados de conhecimento
Duração: 00:00:38 min
Base de dados de conhecimento
Duração: 00:00:31 min
Base de dados de conhecimento
Duração: 00:00:34 min
Duração: 00:00:00 min
Duração: 01:06:55 min
Duração: 01:06:05 min
Duração: 00:00:22 min

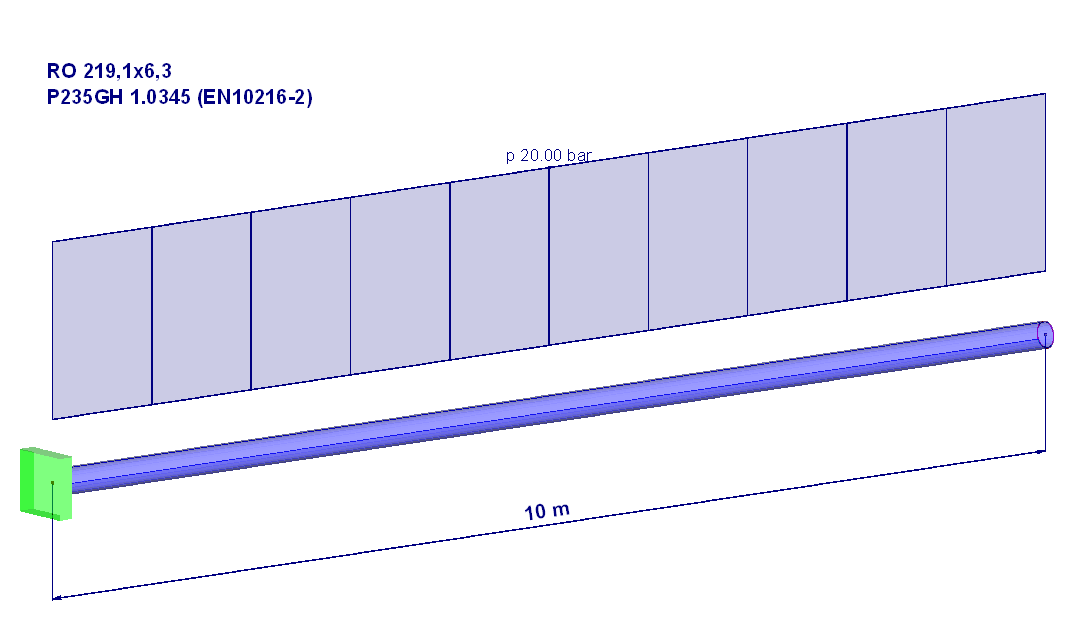

Os sistemas de canalização estão expostos a vários tipos de cargas. A pressão interna é uma das cargas mais determinantes. Este artigo descreve as tensões e as deformações resultantes de um carregamento de pressão interna puro nas paredes dos tubos e nos próprios tubos.
Os módulos adicionais RF-PIPING e RF-PIPING Design permitem dimensionar sistemas de tubagens de acordo com as EN 13480-3 [1], ASME B31.1 e B31.3. No caso da norma europeia, a determinação das tensões nos tubos é baseada nas fórmulas da Secção 12.3 Análise de flexibilidade. Dependendo do tipo de tensão, são aplicados um ou mais momentos resultantes independentes uns dos outros. Esta diferenciação ocorre, por exemplo, na determinação das tensões devido cargas ocasionais.

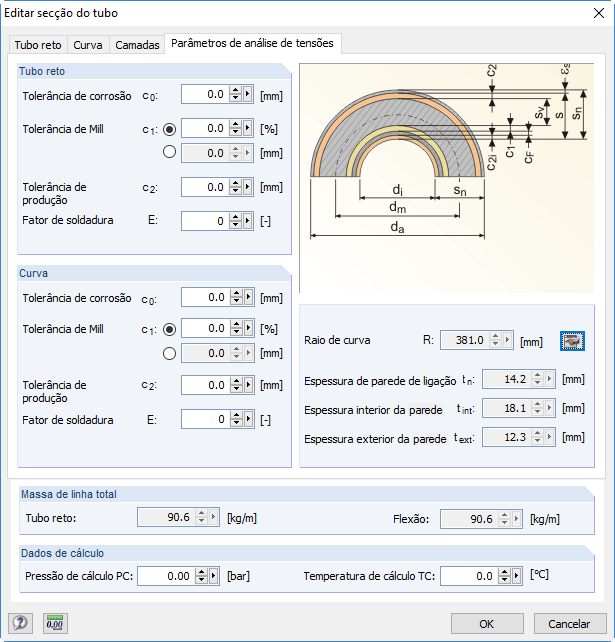

Para os cálculos de tensões, algumas normas utilizam a "análise da espessura da parede". Obtemos a espessura da parede subtraindo a corrosão, a tolerância da abrasão, as tolerâncias do fabrico (roscas, estribos etc.) e as tolerâncias de laminação da espessura nominal da parede. Todos os valores necessários podem ser introduzidos na caixa de diálogo "Secção de condutas", separador "Parâmetros de análise de tensões".

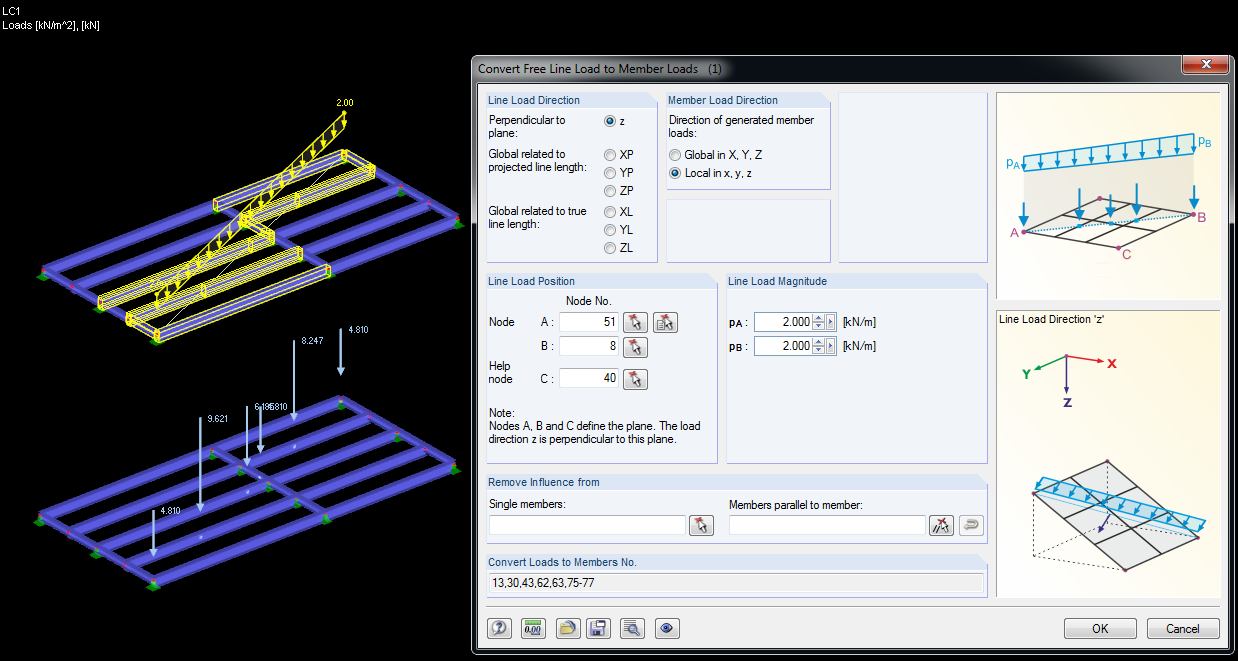

Nicht alle Strukturelemente des realen Bauwerks werden im statischen Modell herangezogen. Als Beispiel hierfür soll eine Rohrleitung dienen, die auf einem Stahlträgergerüst verläuft.

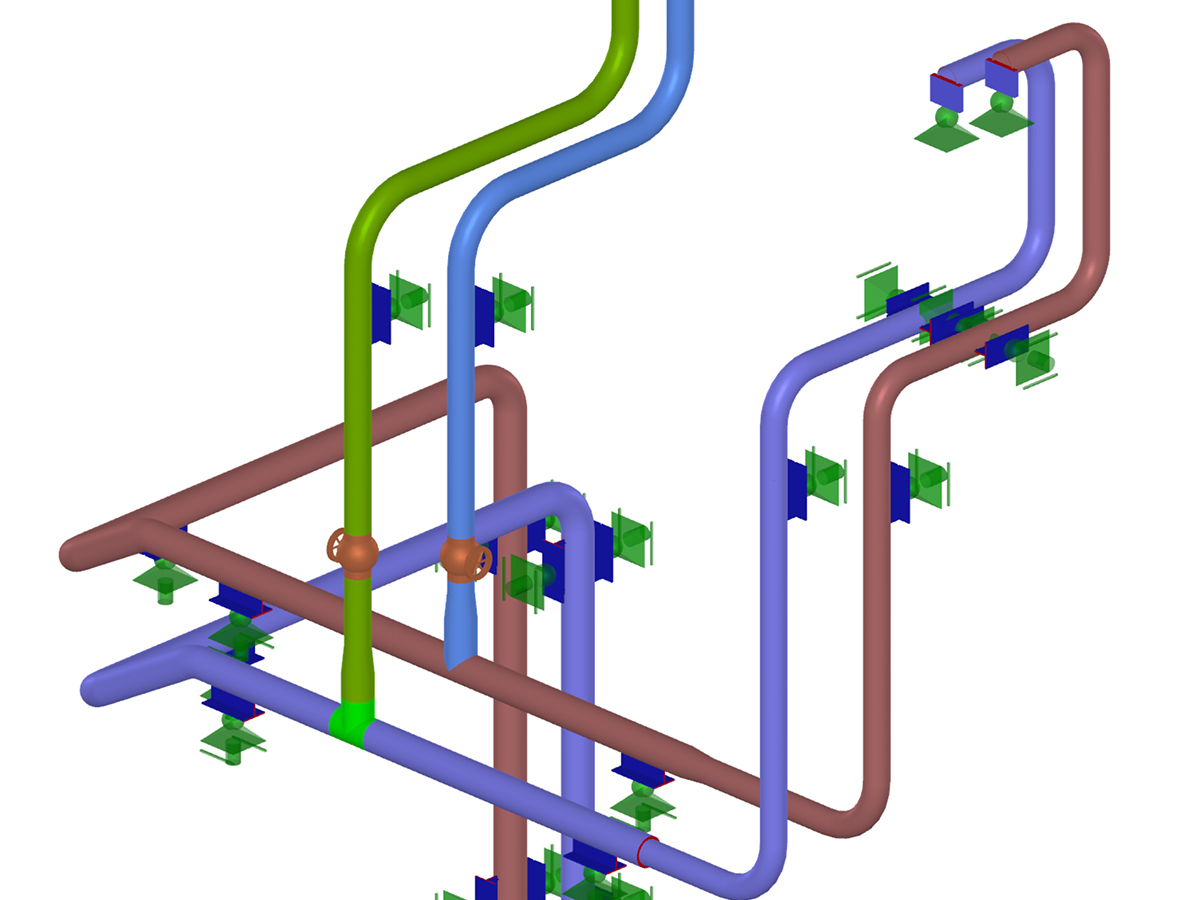

Após a ativação do módulo adicional RF‑PIPING, uma nova barra de ferramentas no RFEM é ativada e o navegador de projetos, assim como as tabelas são aumentados. O sistema de condutas é agora modelado da mesma forma que as barras. As curvas de tubos são definidas simultaneamente por tangentes (secções de tubo retas) e raios. Isto facilita uma alteração posterior dos parâmetros de curvatura.
Existe também a possibilidade de ampliar as condutas subsequentemente através da definição de componentes especiais (juntas de dilatação, válvulas e outros). As bibliotecas implementadas com componentes estruturais facilitam a definição.
Os trechos interrelacionados são definidos como conjuntos de condutas.

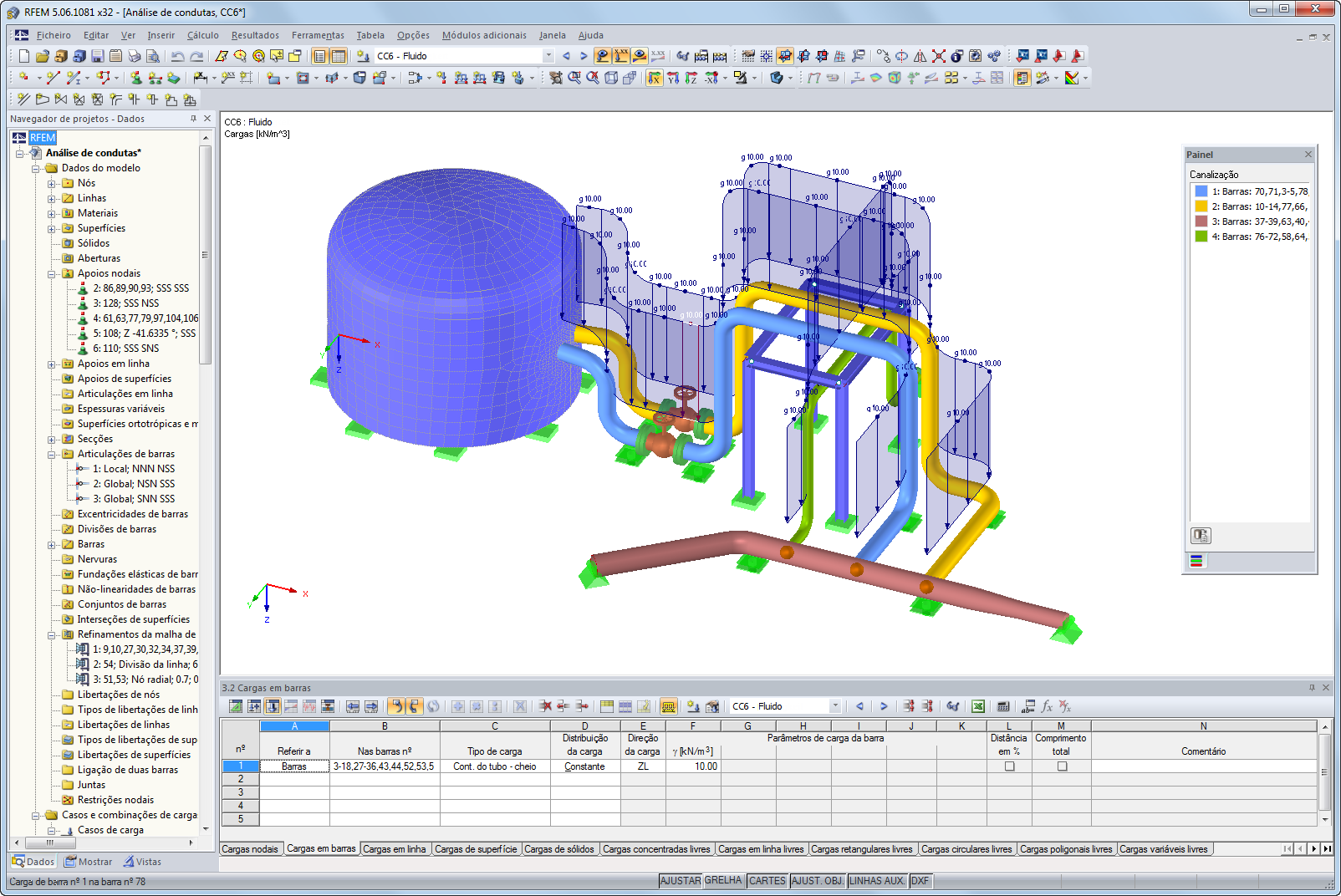

No carregamento das condutas, são atribuídas cargas de barras aos respetivos casos de carga. A combinação das cargas é efetuada em combinações de casos de carga de condutas e de resultados.
Após o cálculo, é possível representar as deformações, os esforços internos e as forças de apoio em gráficos e em tabelas.
O dimensionamento das tensões de acordo com a norma pode ser realizado de seguida no módulo adicional RF‑PIPING Design, onde só é necessário selecionar os conjuntos de condutas, assim como as situações de carregamento relevantes.
Após a modelação das condutas no RFEM e no RF‑PIPING, assim como a definição das cargas e das combinações de cargas e de resultados, pode agora ser realizado o dimensionamento de tensões das condutas no módulo adicional RF‑PIPING Design.
Para isso, é possível selecionar as condutas para o dimensionamento, assim como as respetivas cargas, combinações de cargas e de resultados. Na biblioteca de materiais, estão disponíveis vários materiais das normas EN 13480-3, ASME B31.1-2012 e ASME B31.3-2012.

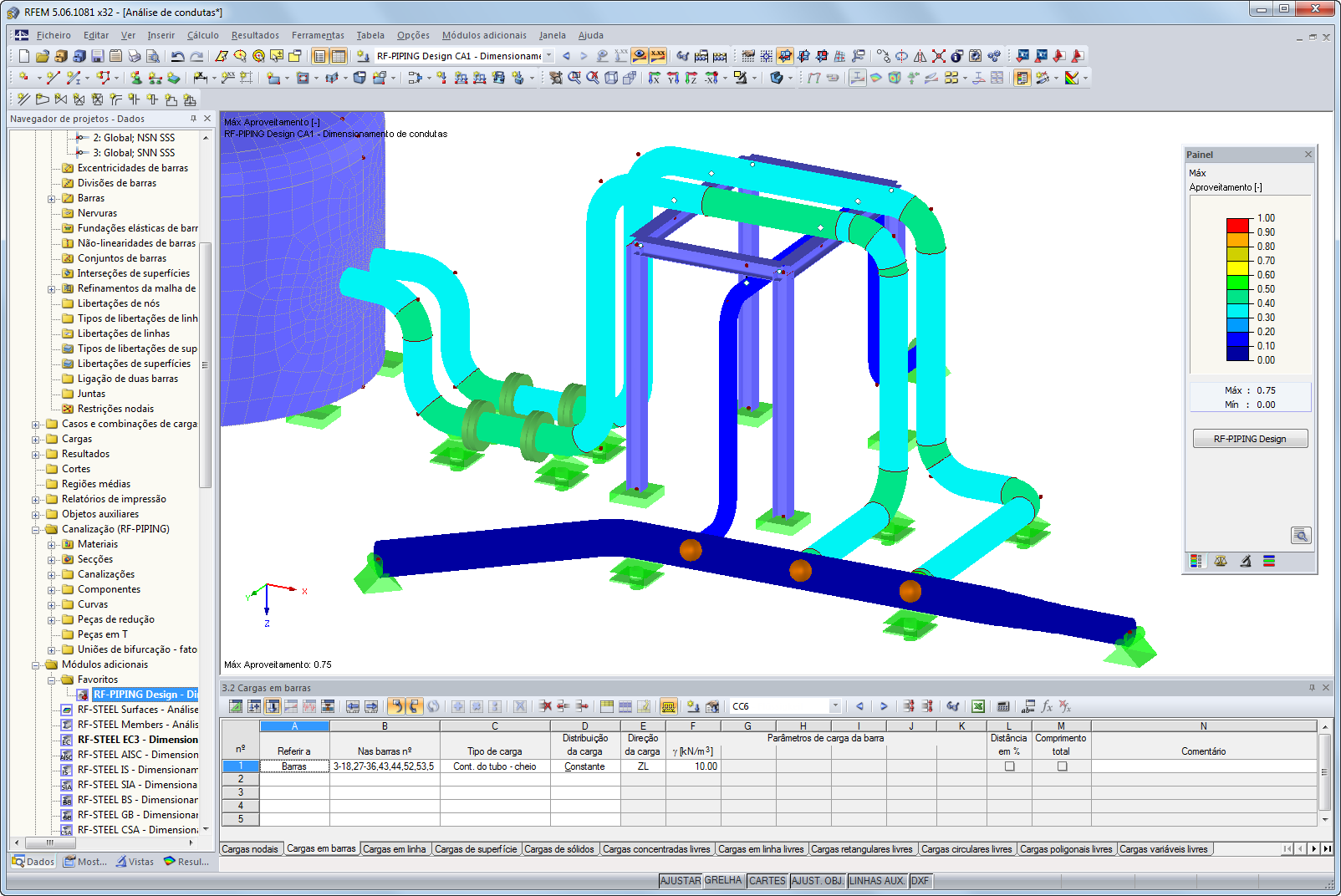

Após o cálculo, os resultados são representados de forma clara e bem organizada em várias janelas, ordenados, por exemplo, por tipos de secções, condutas ou barras. É também possível representar a relação de cálculo graficamente no modelo do RFEM. Isto permite a rápida deteção de zonas críticas ou zonas sobredimensionadas.
Além dos dados de entrada e dos resultados em tabelas, inclusive os detalhes do dimensionamento, o relatório de impressão permite a integração de gráficos referentes ao modelo. Fica garantida assim uma documentação ainda mais expressiva. O conteúdo do relatório e a extensão dos dados de saída podem ser selecionados especificamente para as verificações individuais.
- Dimensionamento segundo a EN 13480-3, ASME B31.1-2012 e ASME B31.3-2012
- Verificação da espessura da parede mínima necessária de condutas, com consideração de tolerâncias de fabricação, corrosão e fator de soldadura
- Análise de tensões devido a cargas sustentadas, cargas sustentadas e ocasionais, assim como derivadas de dilatação térmica
- Documentação dos resultados em tabelas e gráficos no relatório de impressão do RFEM
No módulo Análise tensão-deformação, dispõe de uma opção para especificar tensões limite dependentes do sinal por componente de tensão.
É possível considerar a excentricidade de soldaduras de linha assimétricas no cálculo de tensões do RFEM 6?

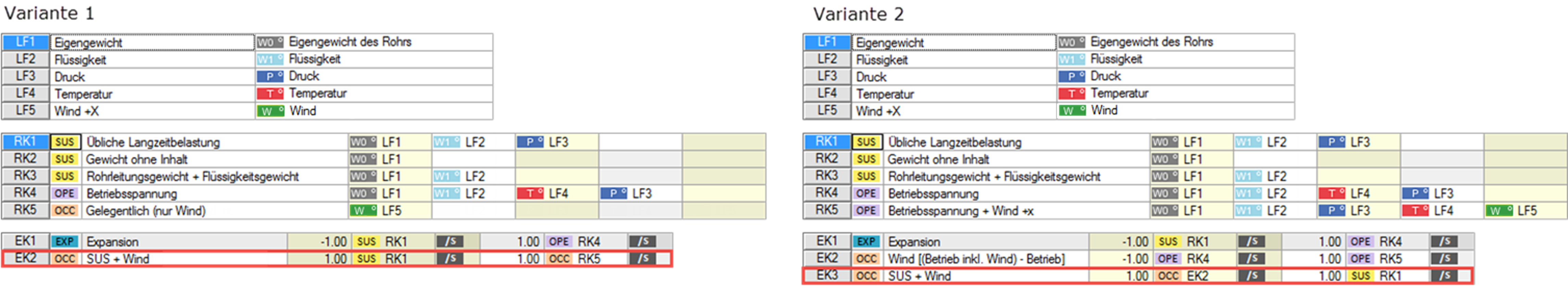

Utilizei o módulo adicional RF-PIPING Design para dimensionar condutas. Criei um novo caso de carga de pré-esforço e carreguei as condutas com um deslocamento longitudinal. É possível adicionar este novo caso de carga às combinações que são geradas automaticamente?
Em escadas com uma geometria complicada, geralmente é difícil verificar as soldaduras através de métodos analíticos. Como é que isso pode ser feito com o RFEM?
Como é que posso ativar a modelação de condutas?
Calculei uma viga em caixão. Quais são os resultados de superfície ou tensões de superfície que posso utilizar para avaliar o comportamento de encurvadura das chapas de alma?
É possível analisar e dimensionar sistemas de condutas com o software da Dlubal?
