modulo aggiuntivo RFEM 5
RF-PIPING

Il modulo RF-PIPING è un'estensione dell'interfaccia utente di RFEM 5 e consente di modellare e caricare tubazioni conformi alle norme.

È possibile definire componenti specifici delle tubazioni (valvole, riduttori, raccordi, flange, T, giunti di dilatazione e altri) e quindi influenzare il calcolo. L'integrazione in RFEM garantisce l'interazione tra la struttura di supporto e il sistema di tubazioni. A causa di questa interazione e considerazione della flessibilità della struttura di supporto nel sistema di tubazioni, è possibile eseguire un'analisi realistica.

Il modulo è la base per la progettazione di tubazioni nel modulo aggiuntivo RF-PIPING Design.

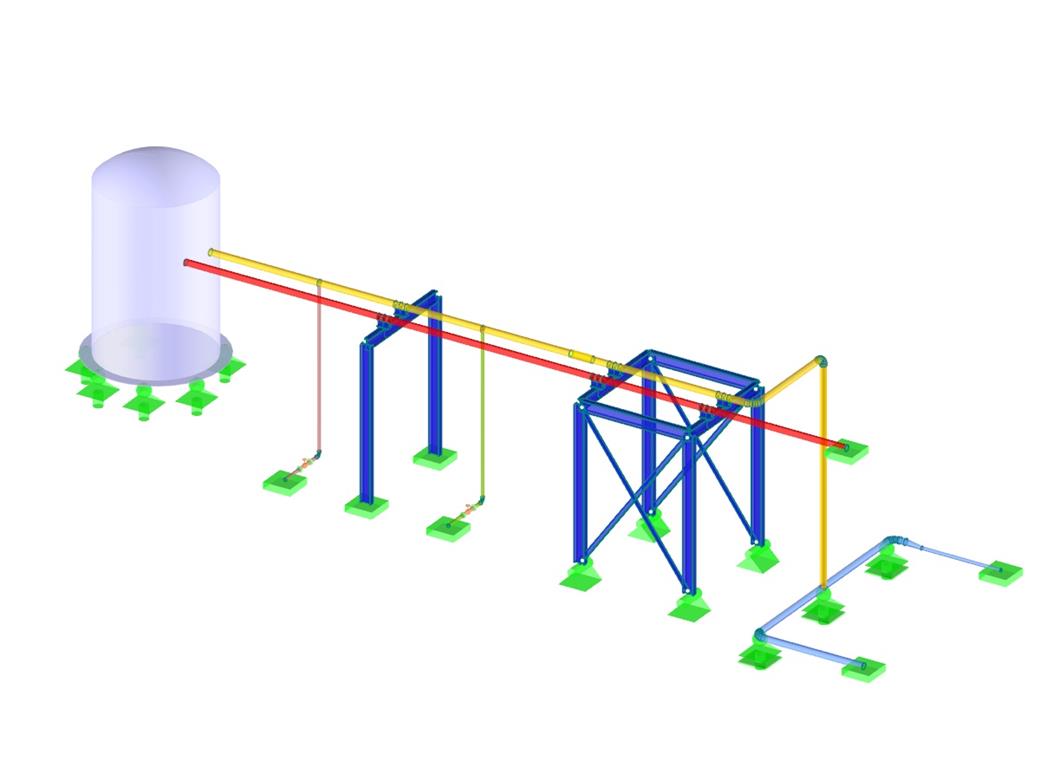

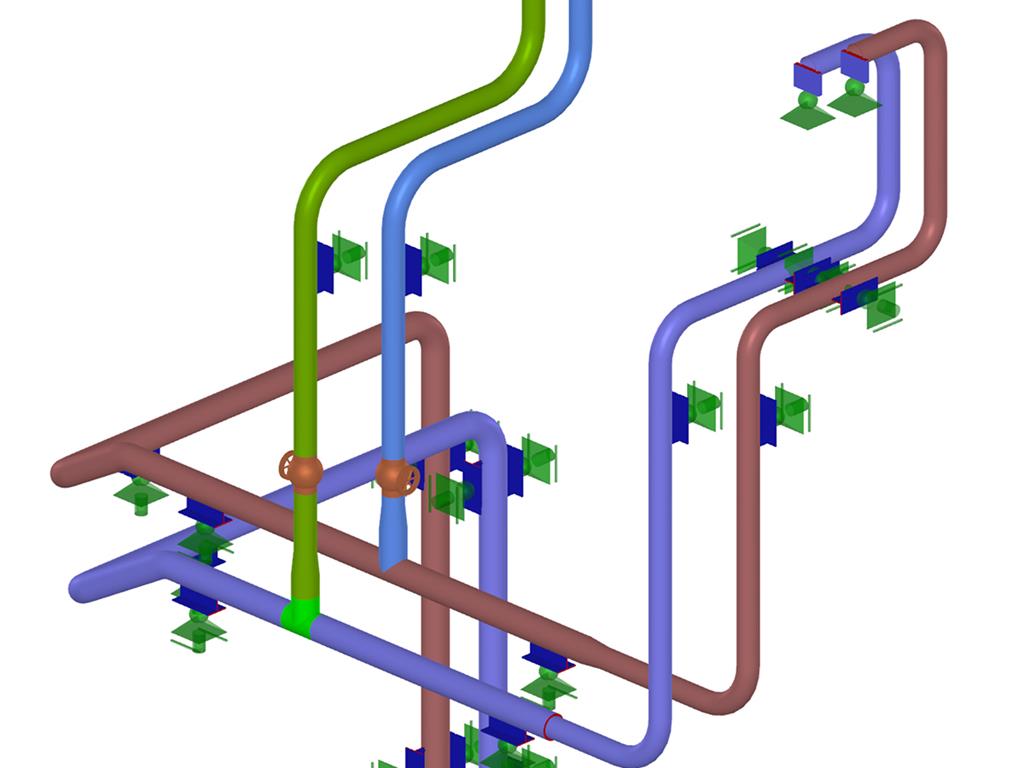

Modulo aggiuntivo RF-PIPING Design per RFEM | Verifica di tubazioni

Caratteristiche

Input grafico delle componenti per condotte e tubazioni
Visualizzazione illustrativa delle condotte e delle componenti nella finestra grafica in RFEM
Librerie complete per sezioni trasversali e materiali di tubazioni
Librerie complete per flange, riduzioni, T e giunti di dilatazione
Considerazione della struttura delle tubazioni (isolamento, rivestimento, banda stagnata)
Calcolo automatico dei coefficienti di intensificazione delle tensioni e dei coefficienti di flessibilità
Categorie di azioni specifiche delle tubazioni per i casi di carico
Combinazione automatica opzionale dei casi di carico
Considerazione delle proprietà del materiale (modulo di elasticità, coefficiente di dilatazione termica) durante la temperatura di esercizio (impostazione predefinita) o durante la temperatura di riferimento (montaggio) del materiale
Considerazione della deformazione e del sollevamento dovuti alla pressione (effetto Bourdon)
Interazione tra la struttura portante e il sistema di tubazioni

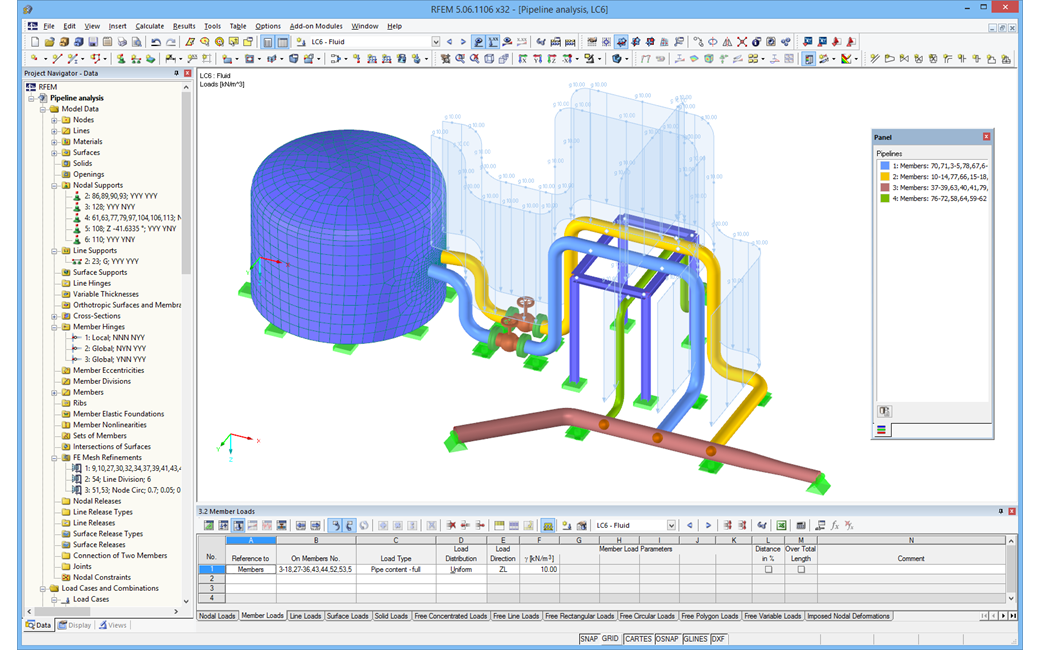

Lavorando con RF-PIPING

Dopo aver attivato il modulo aggiuntivo RF‑PIPING, una nuova barra degli strumenti è disponibile in RFEM ed il navigatore e le tabelle di progetto vengono ampliate. Il sistema di tubazioni è ora modellato allo stesso modo delle aste. Le curve dei tubi sono definite simultaneamente da tangenti (sezioni di tubi diritte) e raggio. Pertanto, è facile modificare successivamente i parametri di piegatura.

È anche possibile estendere le tubazioni successivamente definendo componenti speciali (giunti di dilatazione, valvole e altri). Le librerie di componenti strutturali implementate facilitano la definizione.

Le sezioni continue di tubi sono definite come set di sistemi di tubazioni.
Per i carichi delle tubazioni, i carichi delle aste sono assegnati ai rispettivi casi di carico. La combinazione dei carichi è inclusa nelle combinazioni di carico e di risultati delle tubazioni.
Dopo il calcolo, è possibile visualizzare gli spostamenti generalizzati, le forze interne dell'asta e le forze vincolari graficamente o nelle tabelle.

L'analisi delle tensioni secondo le norme può essere eseguita nel modulo aggiuntivo RF‑PIPING Design. Hai solo bisogno di selezionare i set rilevanti di sistemi di tubazioni e situazioni di carico.
