Module additionnel pour RFEM 5
RF-PIPING

Le module RF-PIPING est une extension de l'interface de RFEM 5 et vous permet de modéliser et de charger des canalisations conformément aux normes.

Il est possible de définir des composants de tuyauterie spécifiques (vannes, réductions, raccords, brides, tés, joints de dilatation, etc.) et ainsi d'influencer le calcul. L'intégration dans RFEM garantit l'interaction entre la structure porteuse et le système de tuyauterie. Grâce à cette interaction et à la considération de la flexibilité de la structure porteuse dans le système de canalisation, il vous est possible d'effectuer une analyse réaliste.

Ce module constitue la base de calcul de la tuyauterie dans le module additionnel RF-PIPING Design.

Module additionnel RF-PIPING Design pour RFEM | Vérification des canalisations

Fonctionnalités

Sortie graphique des canalisations et des composants
Affichage illustré des canalisations et des composants dans la fenêtre graphique de RFEM
Vaste bibliothèque de sections et matériaux de canalisation
Vaste bibliothèque de rebords, réducteurs, tés et compensateurs de dilatation
Considération de la structure (isolation, revêtement, fer-blanc)
Calcul automatique des facteurs de contraintes et de flexibilité
Catégories spécifiques de groupes d'action pour les cas de charge
Automatisation facultative des combinaisons de cas de charges
Considération des propriétés de matériaux (module d'élasticité, coefficient d'expansion thermique) avec pour référence la température en usage (paramètre par défaut) ou pour la température de référence du matériau (assemblage)
Considération de la déformation et du soulèvement dus à la pression (effet Bourdon)
Interaction entre la structure porteuse et les canalisations

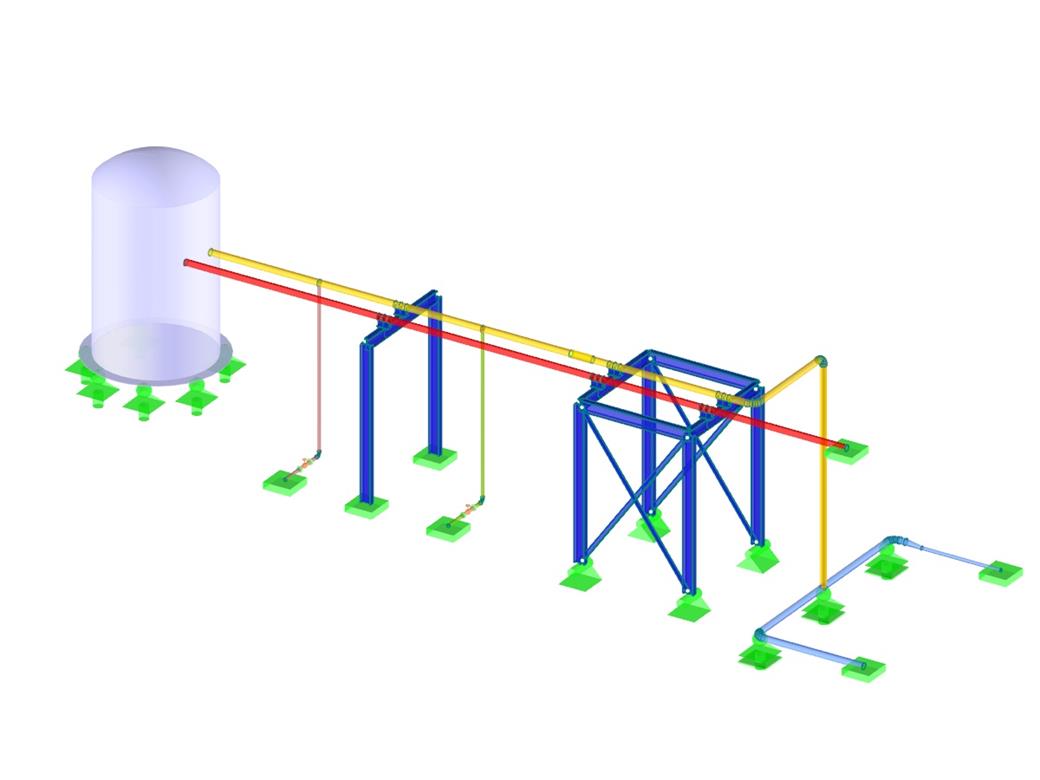

Représentation graphique de la canalisation avec chargement dans RFEM

Travail avec RF-PIPING

Après avoir activé le module additionnel RF‑PIPING, une nouvelle barre d'outils est disponible dans RFEM et le navigateur de projet s'agrandit. Le système de canalisations est maintenant modélisé de la même manière que les barres. Les coudes sont définis simultanément par les tangentes (sections de tuyau droites) et par le rayon. Il reste alors facile de modifier les paramètres par la suite.

Le tuyau peut également être prolongé à tout moment par la définition de composants spéciaux (valves, tés, etc.). Les bibliothèques de composants dans le logiciel facilitent la définition.

sections continues des tuyaux sont définis comme des ensembles de tuyaux.
Les charges de canalisation sont répertoriées dans leur cas de charge respectifs. La combinaison de charges est incluse dans les combinaisons de charges des tuyaux et les combinaisons de résultats.
Après le calcul, vous pouvez afficher les déformations, les efforts internes de barre et les réactions d'appui graphiquement ou sous forme de tableau.

L'analyse de contraintes dans les tuyaux selon les normes peut être réalisée dans le module RF-PIPING Design. Vous n'avez qu'à sélectionner les ensembles de tuyaux et les situations de charges.
