Дополнительный модуль к RFEM 5
RF-PIPING

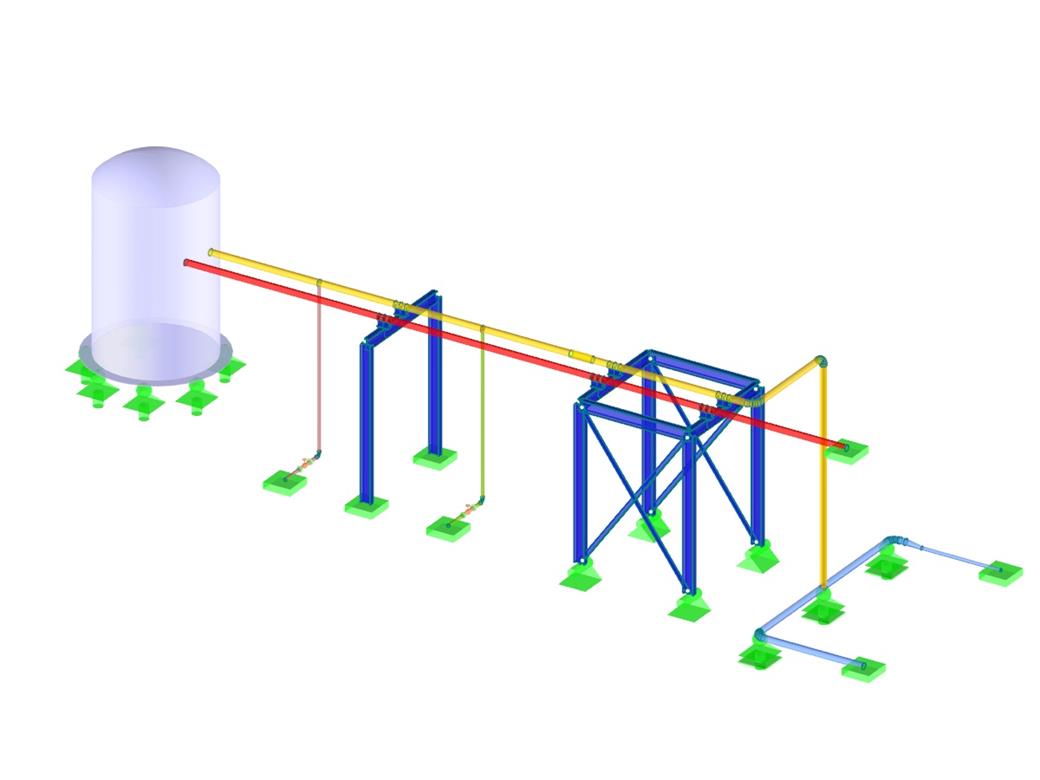

Модуль RF-PIPING является расширением пользовательского интерфейса RFEM и позволяет моделировать трубопроводы и нагрузки на них согласно различным нормативам.

Модуль позволяет задавать такие элементы трубопроводов как вентили, клапаны, фланцы, тройники, компенсаторы и т.д. и учесть их при расчёте. Интеграция модуля в RFEM позволяет учитывать взаимодействие системы трубопроводов с несущей конструкцией, Благодаря такому взаимодействию, а также учёту гибкости несущей конструкции системы трубопровода, вы можете выполнить реалистичный расчёт.

Данный модуль является основой для расчёта трубопроводов в дополнительном модуле RF-PIPING Design.

Дополнительный модуль RF-PIPING Design для RFEM | Расчёт трубопроводных систем

Характеристики

Графический ввод трубопроводов и трубных элементов
Наглядная визуализация трубопроводов и трубных элементов в графическом окне RFEM
Обширные библиотеки сечений и материалов трубопроводов
Обширные библиотеки фланцев, переходных соединений, тройников и компенсационных швов
Учет трубной конструкции (изоляция, подкладка, лужёная пластина)
Автоматический расчет коэффициентов увеличения напряжения и коэффициентов гибкости
Особые категории воздействий на трубопровод для загружений
Выборочная автоматическая комбинаторика загружений
Рассмотрение свойств материала (модуль упругости, коэффициент температурного расширения) либо при рабочей температуре (настройка по умолчанию), либо при условной (монтажной) температуре материала
Учет деформации и подъема от давления (эффект Бурдона)
Взаимодействие между опорной конструкцией и трубопроводом

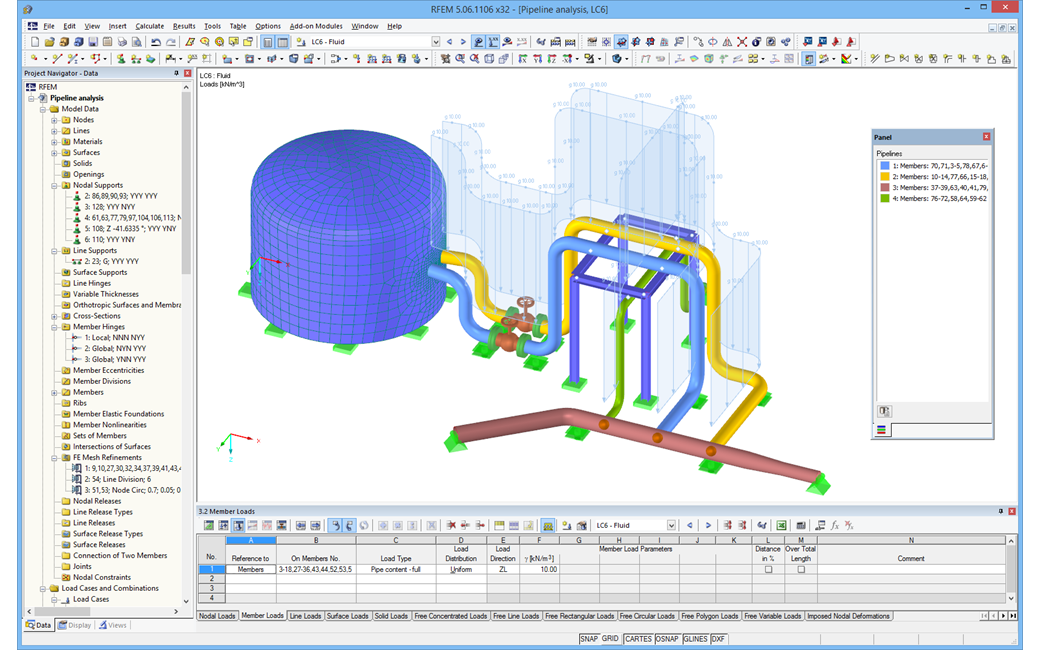

Графическое изображение трубопроводов и нагрузок в RFEM

Работа с RF-PIPING

После активации дополнительного модуля RF-PIPING, в RFEM появится новая панель инструментов, навигатор и таблицы проекта расширятся. Теперь трубопроводная система будет смоделирована тем же способом, что и стержни. Отводы труб задаются одновременно касательными (прямолинейные отрезки труб) и радиусом. Таким образом, можно впоследствии легко изменить параметры изгиба.

Также возможно впоследствии расширить трубопровод , задав специальные компоненты (компенсаторы, клапаны и другие). Реализованные базы данных элементов конструкций облегчают задание.

Непрерывные отрезки труб задаются как блоки трубопроводов.
Для создания нагрузок на трубопровод, нагрузки стрежней присваиваются соответствующим загружениям. Сочетание нагрузок включается как в сочетания нагрузок трубопроводов, так и в расчетные сочетания.
После выполнения расчета можно отобразить деформации, внутренние силы стержня и опорные реакции графически или в таблицах.

Расчет напряжений в трубах в соответствии с нормативами может быть затем выполнен в дополнительном модуле RF-PIPING Design. Для этого Вам нужно всего лишь выбрать соответствующие блоки трубопроводов и ситуации нагрузок.
