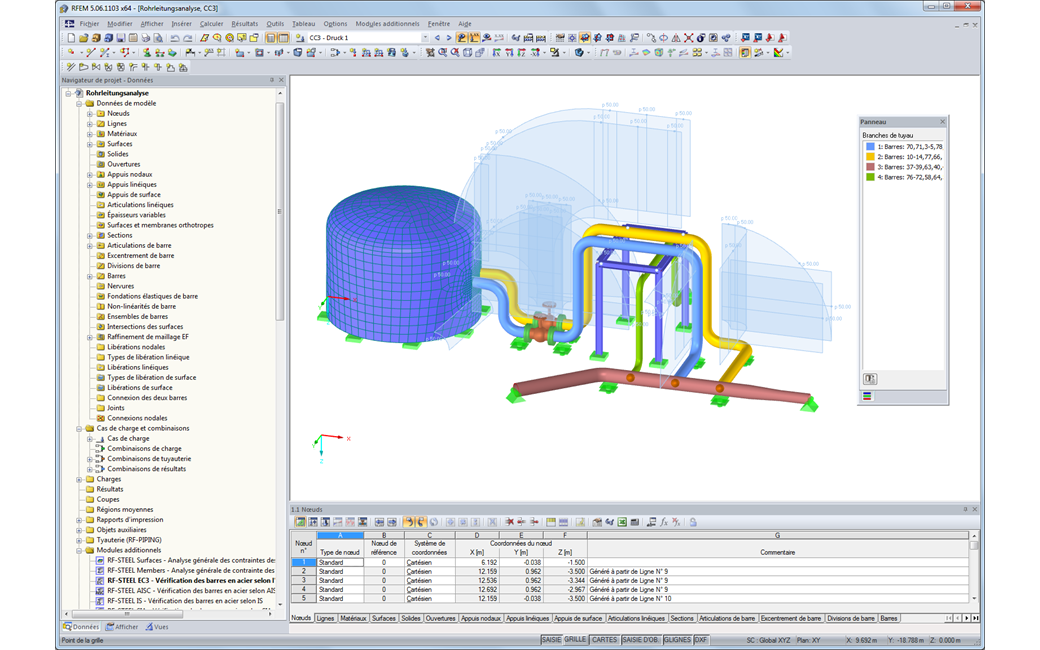

Après avoir activé le module additionnel RF‑PIPING, une nouvelle barre d'outils est disponible dans RFEM et le navigateur de projet s'agrandit. Le système de canalisations est maintenant modélisé de la même manière que les barres. Les coudes sont définis simultanément par les tangentes (sections de tuyau droites) et par le rayon. Il reste alors facile de modifier les paramètres par la suite.
Le tuyau peut également être prolongé à tout moment par la définition de composants spéciaux (valves, tés, etc.). Les bibliothèques de composants dans le logiciel facilitent la définition.
sections continues des tuyaux sont définis comme des ensembles de tuyaux.
Les charges de canalisation sont répertoriées dans leur cas de charge respectifs. La combinaison de charges est incluse dans les combinaisons de charges des tuyaux et les combinaisons de résultats.
Après le calcul, vous pouvez afficher les déformations, les efforts internes de barre et les réactions d'appui graphiquement ou sous forme de tableau.
L'analyse de contraintes dans les tuyaux selon les normes peut être réalisée dans le module RF-PIPING Design. Vous n'avez qu'à sélectionner les ensembles de tuyaux et les situations de charges.
