Modules additionnels de RFEM 5 - Systèmes de tuyauterie
Les modules additionnels RF-PIPING et RF-PIPING Design permettent de modéliser et de calculer les canalisations (y compris des composants de canalisations classiques, tels que des vannes, des réducteurs, des brides, des tés, etc.). L'analyse des canalisations peut être effectuée sur l'ensemble de la structure, y compris la structure porteuse.
Module additionnel RF-PIPING pour RFEM 5
Le module RF-PIPING est une extension de l'interface utilisateur de RFEM et permet de modéliser et de charger des canalisations conformément aux normes.
Il est possible de définir des composants de tuyauterie spécifiques (vannes, réductions, raccords, brides, tés, joints de dilatation, etc.) et ainsi d'influencer le calcul. L'intégration dans RFEM garantit l'interaction entre la structure porteuse et le système de tuyauterie. Grâce à cette interaction et à la considération de la flexibilité de la structure porteuse dans le système de canalisation, il vous est possible d'effectuer une analyse réaliste.

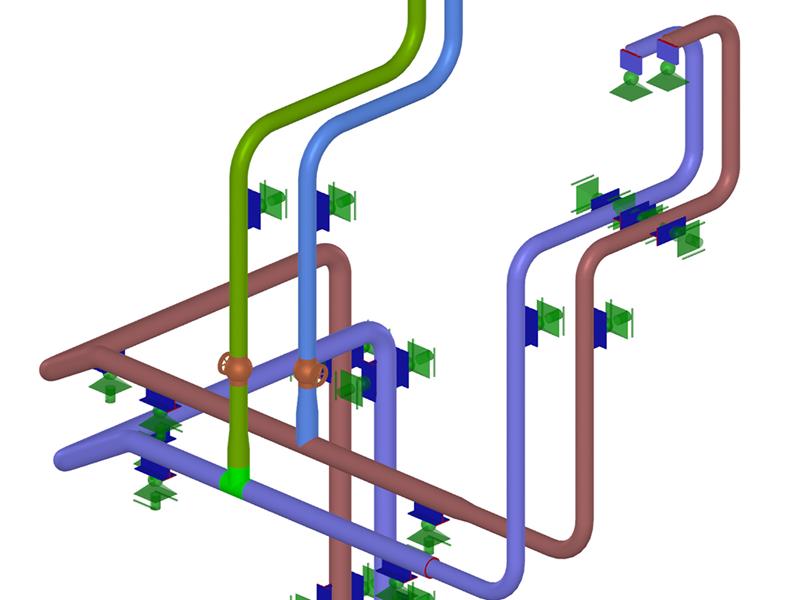

Module additionnel RF-PIPING Design pour RFEM 5
Le module additionnel RF-PIPING Design est utilisé pour la vérification des systèmes de canalisations. Le module compare les contraintes existantes avec les contraintes admissibles selon les normes sélectionnées. Dans RF-PIPING Design, la vérification est basée sur la modélisation des tuyaux dans le module additionnel RF-PIPING.
Il permet d'effectuer une analyse des contraintes des canalisations en tenant compte des différentes charges et de la dilatation thermique. Les utilisateurs bénéficieront de fonctionnalités telles que la vérification des épaisseurs minimales de paroi, le calcul des contraintes pour différents types de charge et une documentation complète des résultats.
