Os módulos adicionais RF-PIPING e RF-PIPING Design permitem a modelação e o dimensionamento de condutas (incluindo componentes típicos de condutas, tais como válvulas, redutores, flanges, peças em T etc.). A análise de condutas pode ser efetuada para toda a estrutura que interage com a estrutura de apoio.

Modelação de condutas

Módulo adicional RF-PIPING para o RFEM 5

O módulo RF‑PIPING é uma extensão da interface de utilizador do RFEM e permite a modelação e o carregamento de condutas de acordo com as normas.

É possível definir ligações típicas para condutas (válvulas, redutores, banzos, peças em T, juntas de dilatação etc.) e influenciam o cálculo. A integração no RFEM garante a interação entre a estrutura de apoio e a conduta. Isto e a consideração da flexibilidade da estrutura de apoio nas condutas permitem uma análise realista.

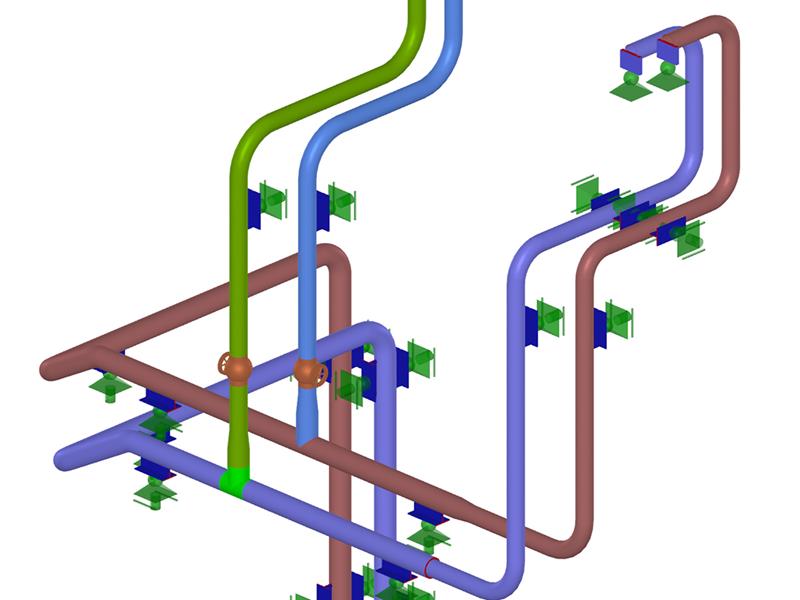

Módulo adicional RF-PIPING Design para o RFEM | Dimensionamento de condutas

Módulo adicional RF-PIPING Design para o RFEM 5

O RF-PIPING Design é utilizado para o dimensionamento de condutas. O módulo compara as tensões existentes com as tensões permitidas de acordo com as normas selecionadas. O dimensionamento no RF-PIPING Design é baseado na modelação de condutas no módulo adicional RF-PIPING.

Permite a análise de tensões de condutas, tendo em consideração várias cargas e dilatações térmicas. Os utilizadores irão tirar proveito das funções, tais como a verificação da espessura mínima da parede, o cálculo de tensões para diferentes tipos de carga e a documentação abrangente dos resultados.
