RF-PIPING Design

O RF-PIPING Design é utilizado para o dimensionamento de condutas. O módulo compara as tensões existentes com as tensões permitidas de acordo com as normas selecionadas. O dimensionamento no RF-PIPING Design é baseado na modelação de condutas no módulo adicional RF-PIPING.

Permite realizar análises de tensões em condutas tendo em consideração de diferentes cargas e dilatações térmicas. Irá beneficiar de funções como a verificação da espessura mínima da parede, o cálculo de tensões para diferentes tipos de carga e uma documentação abrangente de resultados.

Módulo adicional RF-PIPING Design para o RFEM | Dimensionamento de condutas

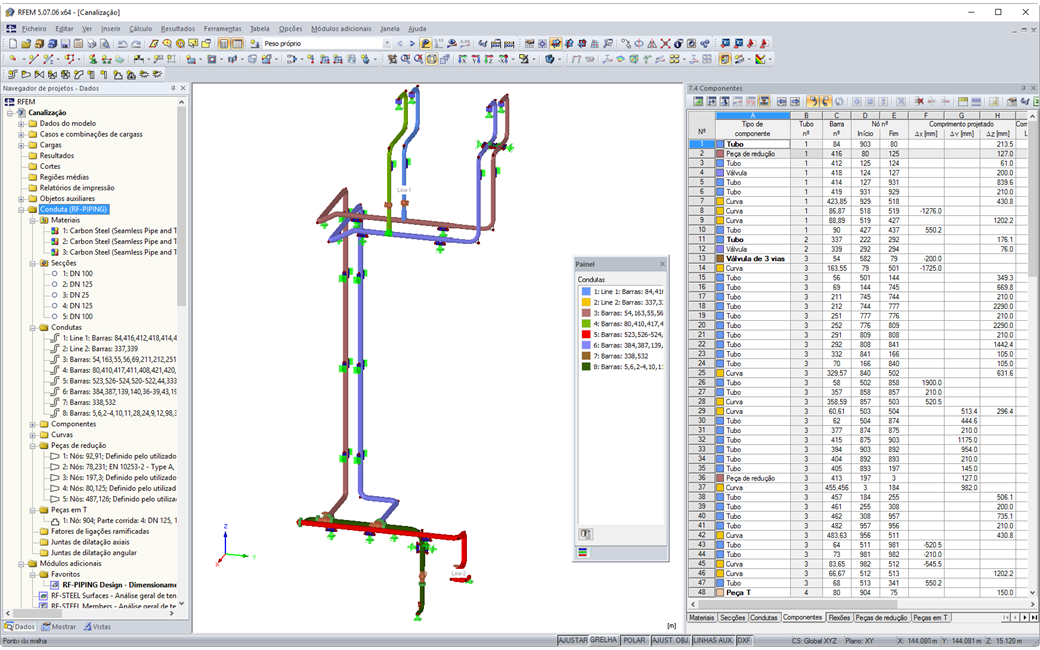

Representação de condutas com vários componentes de condutas

Funcionalidades

Dimensionamento segundo a EN 13480-3, ASME B31.1-2012 e ASME B31.3-2012
Verificação da espessura da parede mínima necessária de condutas, com consideração de tolerâncias de fabricação, corrosão e fator de soldadura
Análise de tensões devido a cargas sustentadas, cargas sustentadas e ocasionais, assim como derivadas de dilatação térmica
Documentação dos resultados em tabelas e gráficos no relatório de impressão do RFEM

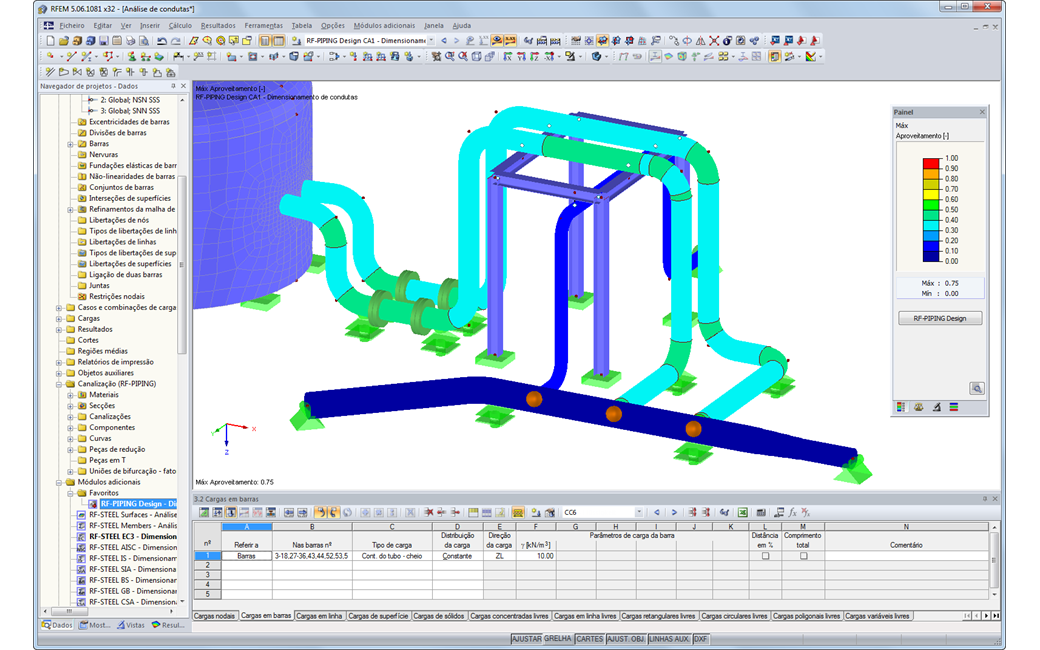

Representação gráfica da análise de condutas no RFEM

Trabalhar com o RF-PIPING Design

Após a modelação das condutas no RFEM e no RF‑PIPING, assim como a definição das cargas e das combinações de cargas e de resultados, pode agora ser realizado o dimensionamento de tensões das condutas no módulo adicional RF‑PIPING Design.

Para isso, é possível selecionar as condutas para o dimensionamento, assim como as respetivas cargas, combinações de cargas e de resultados. Na biblioteca de materiais, estão disponíveis vários materiais das normas EN 13480-3, ASME B31.1-2012 e ASME B31.3-2012.

Após o cálculo, os resultados são representados de forma clara e bem organizada em várias janelas, ordenados, por exemplo, por tipos de secções, condutas ou barras. É também possível representar a relação de cálculo graficamente no modelo do RFEM. Isto permite a rápida deteção de zonas críticas ou zonas sobredimensionadas.

Além dos dados de entrada e dos resultados em tabelas, inclusive os detalhes do dimensionamento, o relatório de impressão permite a integração de gráficos referentes ao modelo. Fica garantida assim uma documentação ainda mais expressiva. O conteúdo do relatório e a extensão dos dados de saída podem ser selecionados especificamente para as verificações individuais.
