modulo aggiuntivo RFEM 5
RF-PIPING Design

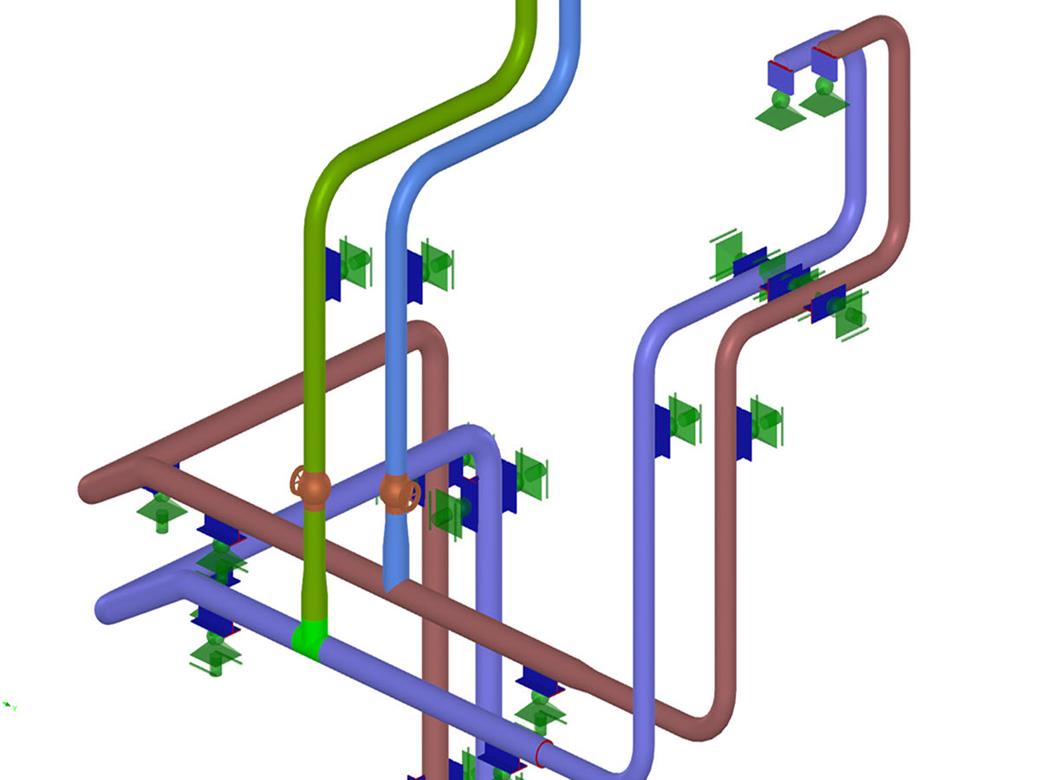

RF-PIPING Design è usato per progettare tubazioni. Il modulo confronta le tensioni esistenti con le tensioni ammissibili secondo le norme selezionate. La vericfica in RF-PIPING Design si basa sulla modellazione di tubi nel modulo aggiuntivo RF-PIPING.

Consente di eseguire un'analisi delle tensioni delle tubazioni tenendo conto di vari carichi e dilatazioni termiche. Beneficerai di funzioni come il controllo degli spessori minimi delle pareti, il calcolo delle tensioni per diversi tipi di carico e la documentazione completa dei risultati.

Modulo aggiuntivo RF-PIPING Design per RFEM | Verifica di tubazioni

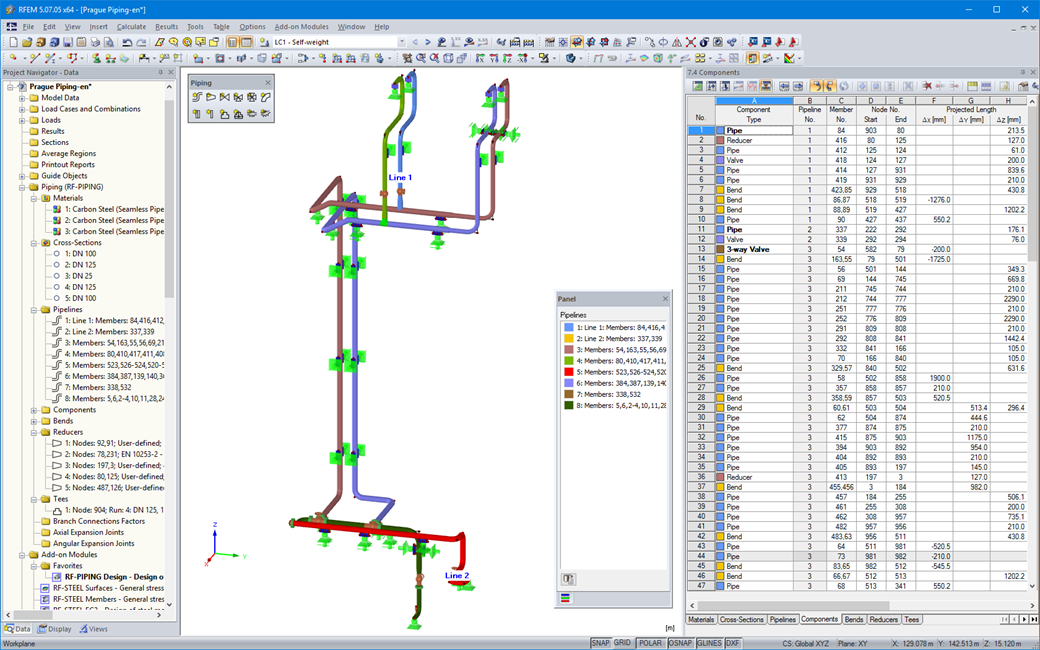

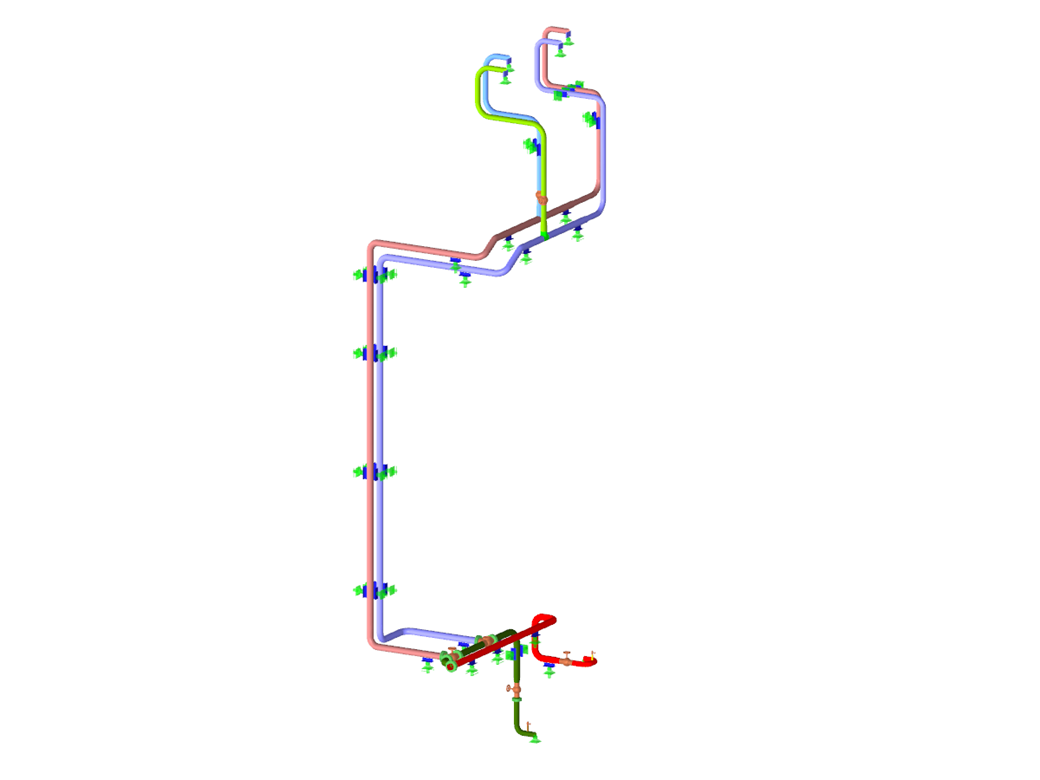

Visualizzazione di conduttura verticale con relativi componenti

Caratteristiche

Progettazione secondo EN 13480-3, ASME B31.1-2012 e ASME B31.3-2012
Verifica dello spessore minimo richiesto per le pareti dalle tubazioni, tenendo conto delle tolleranze di produzione, della corrosione e del coefficiente di saldatura
Analisi di tensioni dovute a carichi permanenti, a carichi permanenti ed occasionali, nonché a causa della dilatazione termica
Nella relazione di calcolo in RFEM, elaborati con tabelle e grafici

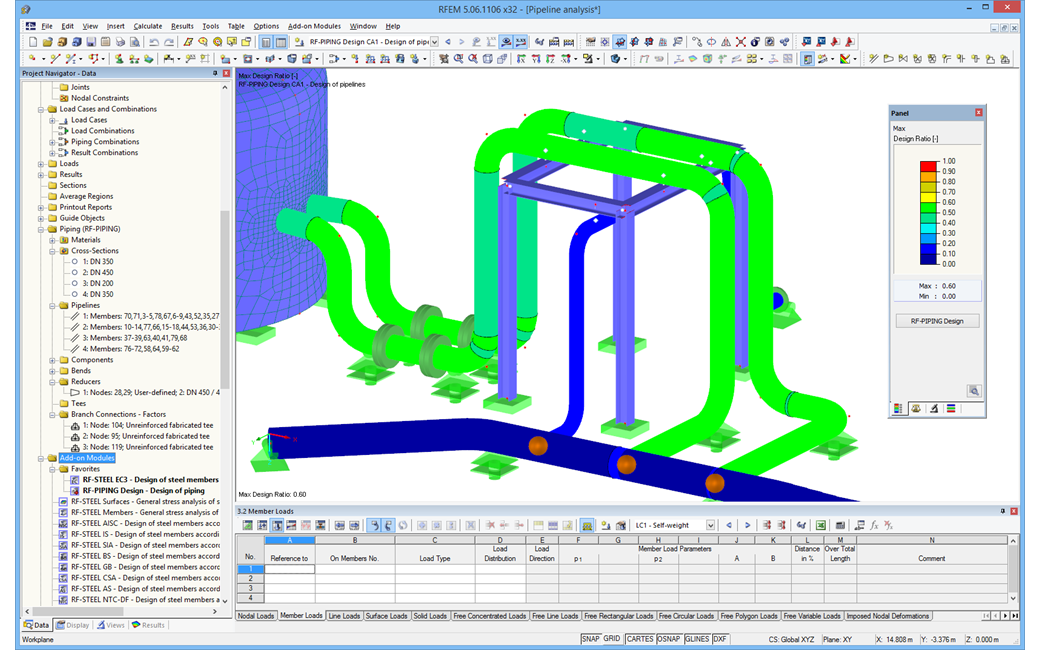

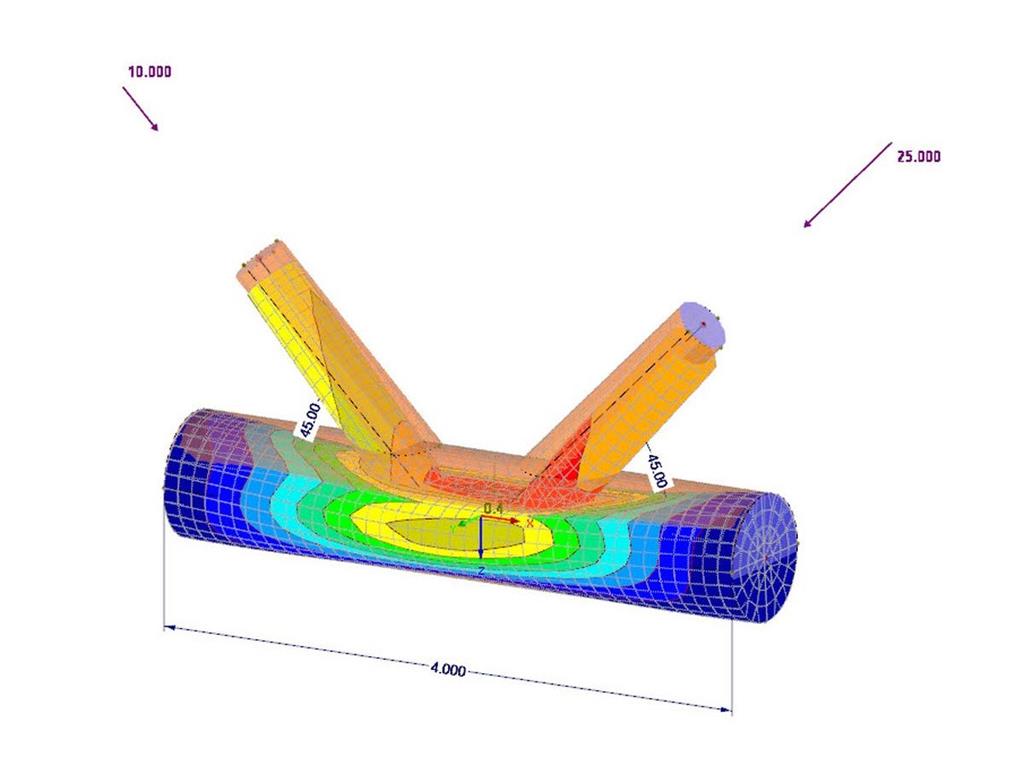

Graphical representation of pipeline analysis results in RFEM

Lavorando con RF-PIPING Design

Dopo aver modellato i sistemi di tubazioni in RFEM utilizzando RF-PIPING e aver definito i carichi e le combinazioni di carico e di risultati, è possibile eseguire l'analisi delle tensioni delle tubazioni nel modulo aggiuntivo RF-PIPING Design.

È possibile selezionare tutte o solo alcune tubazioni e carichi, combinazioni di carico o di risultati per la verifica delle tubazioni. La libreria dei materiali fornisce vari materiali secondo le norme EN 13480-3, ASME B31.1-2012 e ASME B31.3-2012.

Dopo il calcolo, i risultati vengono visualizzati in finestre disposte in modo chiaro; ad esempio, per sezione trasversale, per tubazione o per aste. È anche possibile visualizzare il rapporto di lavoro graficamente sull'intero modello in RFEM. In questo modo, è possibile riconoscere rapidamente le aree critiche o sovradimensionate della sezione trasversale.

Oltre ai dati di input e ai risultati, compresi i dettagli di progetto visualizzati nelle tabelle, è possibile aggiungere tutti i grafici nella relazione di calcolo. In questo modo, è garantita una documentazione comprensibile e chiaramente organizzata. È possibile selezionare il contenuto della relazione e l'estensione in modo specifico per le singole verifiche.
