Gli add-on RF-PIPING e RF-PIPING Design consentono la modellazione e la verifica di tubazioni (compresi i componenti tipici delle tubazioni, come valvole, riduttori, flange, T e altri). L'analisi delle tubazioni può essere eseguita per l'intera struttura, cioè in interazione con la struttura portante.

Modellazione delle tubazioni

Modulo aggiuntivo RFEM 5 RF-PIPING

Il modulo RF-PIPING è un'estensione dell'interfaccia utente di RFEM e consente la modellazione e il caricamento di tubazioni conformi alle norme.

È possibile definire componenti specifici delle tubazioni (valvole, riduttori, raccordi, flange, T, giunti di dilatazione e altri) e quindi influenzare il calcolo. L'integrazione in RFEM garantisce l'interazione tra la struttura di supporto e il sistema di tubazioni. A causa di questa interazione e della considerazione della flessibilità della struttura di supporto nel sistema di tubazioni, è possibile effettuare un'analisi realistica.

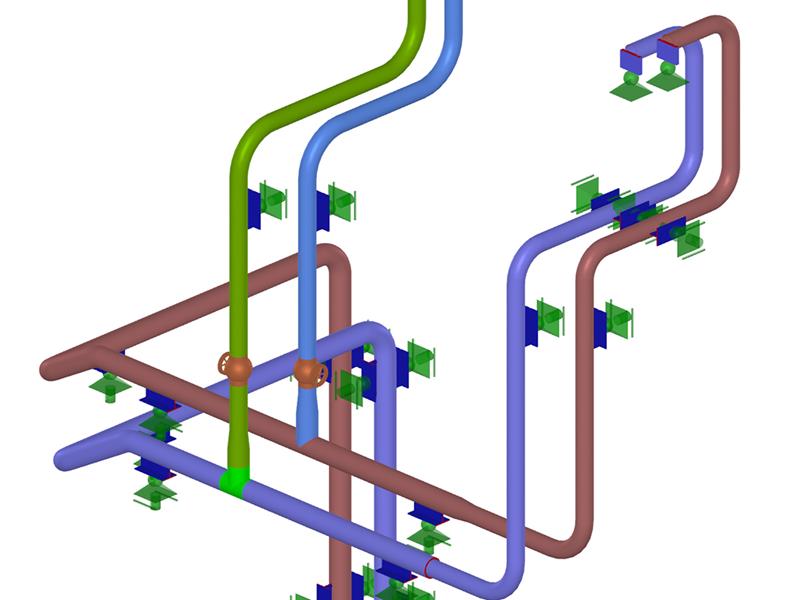

Modulo aggiuntivo RF-PIPING Design per RFEM | Verifica di tubazioni

Modulo aggiuntivo RF-PIPING Design per RFEM 5

RF-PIPING Design è usato per progettare tubazioni. Il modulo confronta le tensioni esistenti con le tensioni ammissibili secondo le norme selezionate. La vericfica in RF-PIPING Design si basa sulla modellazione di tubi nel modulo aggiuntivo RF-PIPING.

Consente un'analisi delle tensioni delle tubazioni, tenendo conto di vari carichi e dilatazioni termiche. Gli utenti trarranno vantaggio da funzionalità come il controllo degli spessori minimi delle pareti, il calcolo delle tensioni per diversi tipi di carico e una documentazione completa dei risultati.
