Přídavné moduly RF-PIPING a RF-PIPING Design umožňují modelovat a posuzovat potrubí (včetně armatur typických pro potrubí, jako jsou ventily, redukce, příruby, T-kusy atd.). Analýzu potrubí lze provést pro celý systém v interakci s podpůrnou konstrukcí.

Modelování potrubí

Přídavný modul RF-PIPING pro RFEM 5

Modul RF-PIPING je rozšířením uživatelského prostředí programu RFEM a umožňuje modelování potrubí a jeho zatěžování podle norem.

Definovat zde lze armatury (ventily, redukce, příruby, T-kusy, kompenzátory atd.) a uvažovat jejich vliv ve výpočtu. Integrace v programu RFEM umožňuje interakci mezi nosnou konstrukcí a potrubím. Tato integrace a zohlednění poddajnosti nosné konstrukce potrubních systémů tak umožňuje velmi realistickou analýzu.

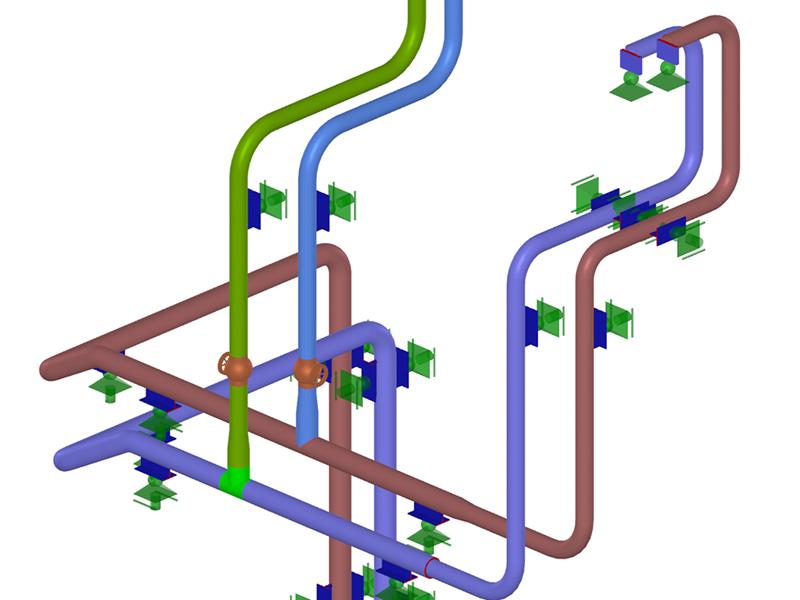

Přídavný modul RF-PIPING Design programu RFEM | Posouzení potrubí

Přídavný modul RF-PIPING Design pro RFEM 5

RF-PIPING Design slouží k posouzení potrubních systémů. Modul porovnává existující napětí s přípustnými napětími podle vybraných norem. Při posouzení v RF-PIPING Design se vychází z modelu potrubí vytvořeném v přídavném modulu RF-PIPING.

Umožňuje provést analýzu napětí potrubí se zohledněním různých zatížení a teplotní roztažnosti. Uživatelé mohou využít užitečných funkcí, jako je kontrola minimální tloušťky stěn, výpočet napětí pro různé typy zatížení a obsáhlá dokumentace výsledků.
