Дополнительный модуль к RFEM 5
RF-PIPING Design

RF-PIPING Design применяется для проектирования трубопроводов. Модуль сравнивает расчётные напряжения с допустимыми напряжениями по выбранным нормативам. Расчёт в RF-PIPING Design основан на моделировании труб в дополнительном модуле RF-PIPING.

Он позволяет выполнять расчёт напряжений трубопроводов с учётом различных нагрузок и температурного расширения. Вы можете воспользоваться такими полезными функциями, как проверка минимальной толщины стен, расчёт напряжений для различных типов нагрузок и подробное документирование результатов.

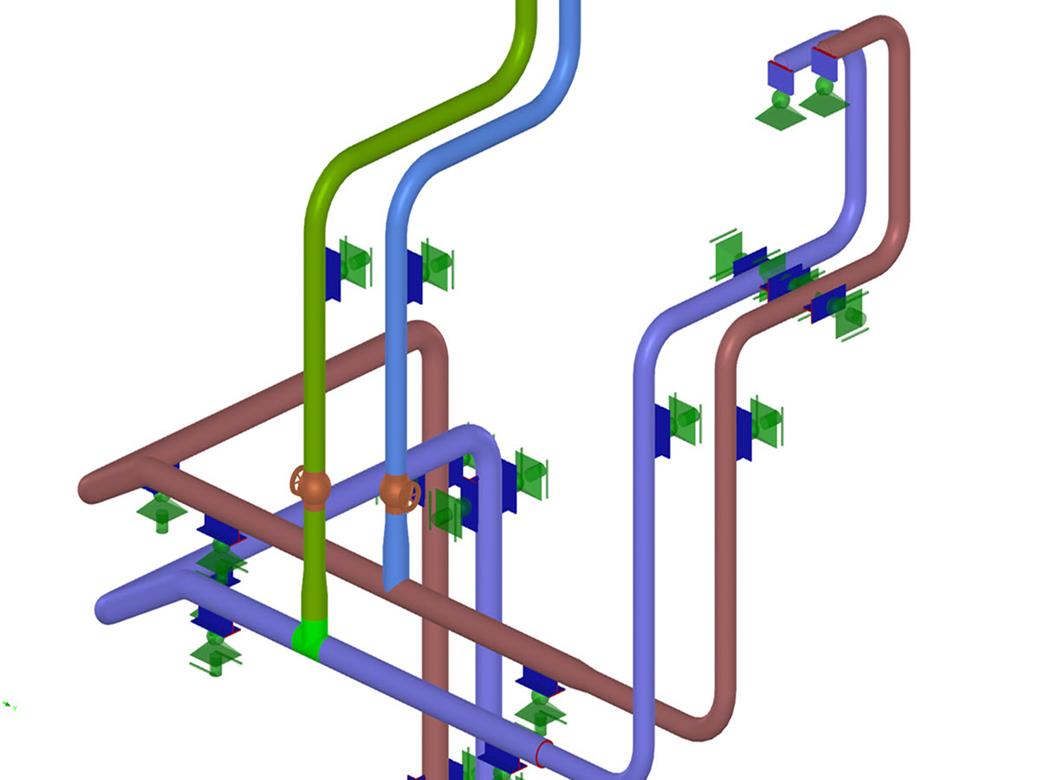

Дополнительный модуль RF-PIPING Design для RFEM | Расчёт трубопроводных систем

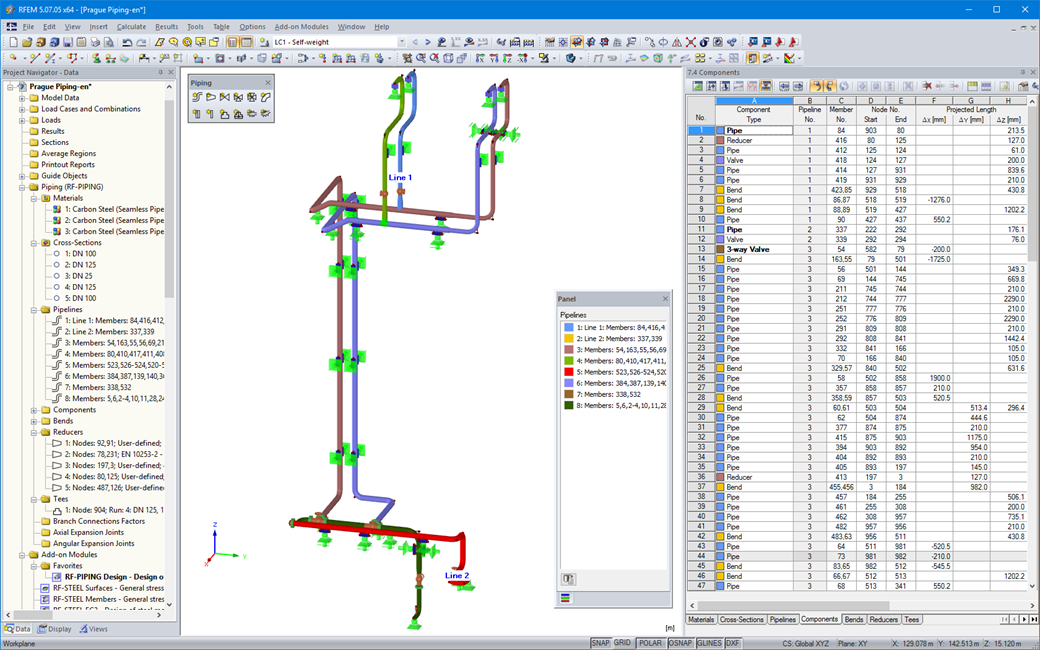

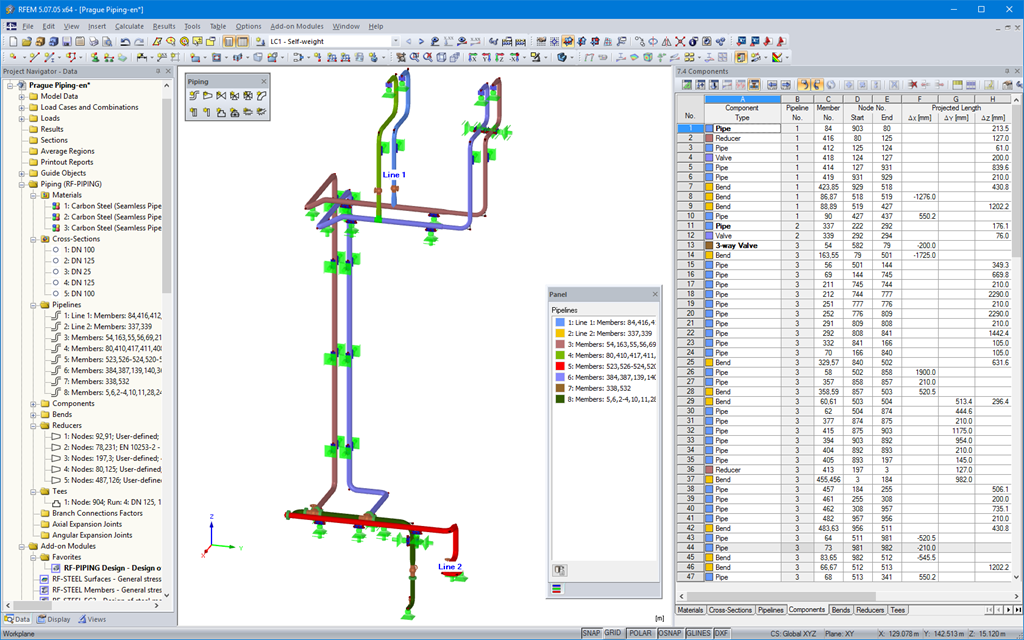

Изображение вертикального трубопровода, включая различные компоненты

Характеристики

Расчет в соответствии с EN 13480-3, ASME B31.1-2012 и ASME B31.3-2012
Проверка минимальной требуемой толщины стенки труб, с учетом допусков на изготовление, коррозию и коэффициента сварки
Анализ напряжений от длительных нагрузок, долговременных и периодических нагрузок, а также в результате теплового расширения
Документация результатов в табличном и графическом виде в протоколе результатов RFEM

Graphical representation of pipeline analysis results in RFEM

Работа с RF-PIPING Design

После моделирования трубопроводных систем в RFEM с помощью модуля RF-PIPING и определения нагрузок, а также сочетаний нагрузок и расчетных сочетаний, можно в дополнительном модуле RF-PIPING Design выполнить расчет напряжений в трубопроводах.

Вы можете выбрать все или только некоторые трубопроводы и нагрузки, сочетания нагрузок или расчетные сочетания для расчета трубопроводов. База данных материалов предлагает различные материалы по нормам EN 13480‑3, ASME B31.1‑2012 и ASME B31.3‑2012.

После завершения расчета, результаты изображаются в виде четко структурированных окон; например, по сечениям, по трубопроводам или по стержням. Коэффициент использования можно отобразить также графически на всей модели в программе RFEM. Таким образом, можно быстро определить критические или малозагруженные области сечений.

В дополнение к изображенным в таблицах исходным данным и результатам, включая подробности расчета, вы можете добавить в протокол результатов всю графику. Таким образом, гарантируется четкая и наглядная документация. Вы можете настроить содержание протокола и необходимый объём вывода результатов для отдельных расчётов.
