Скачайте модель трубки с отверстием для пересечения, и откройте ее в программе для расчета конструкций RFEM.
Данная модель была использована, например, в FAQ 1095.

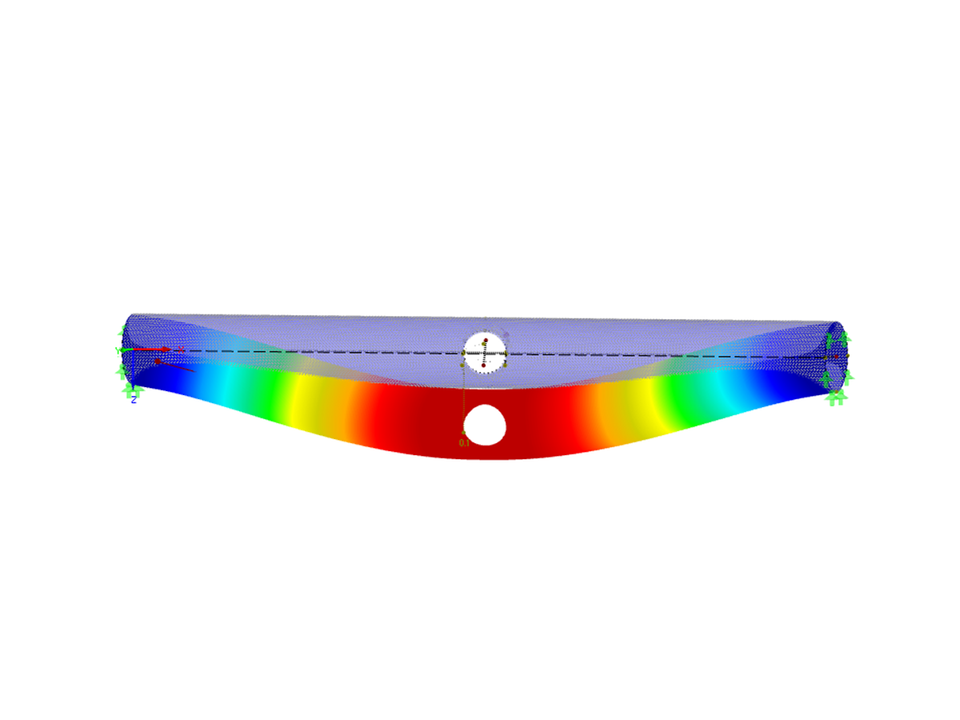

Трубка с отверстием для пересечения
Количество узлов | 21 |
Количество линий | 11 |
Количество стержней | 2 |
Количество поверхностей | 8 |
Количество загружений | 1 |
Общий вес | 14,198 t |
Размеры (метрические) | 7,319 x 5,104 x 1,886 m |
Размеры (имперские) | 24.01 x 16.75 x 6.19 feet |
Версия программы | 5.22.03 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
