Scarica il modello di un tubo con un'apertura causata da un'intersezione e aprilo con il programma di elementi finiti RFEM.
Questo modello è stato utilizzato, tra le altre, per le FAQ 1095.

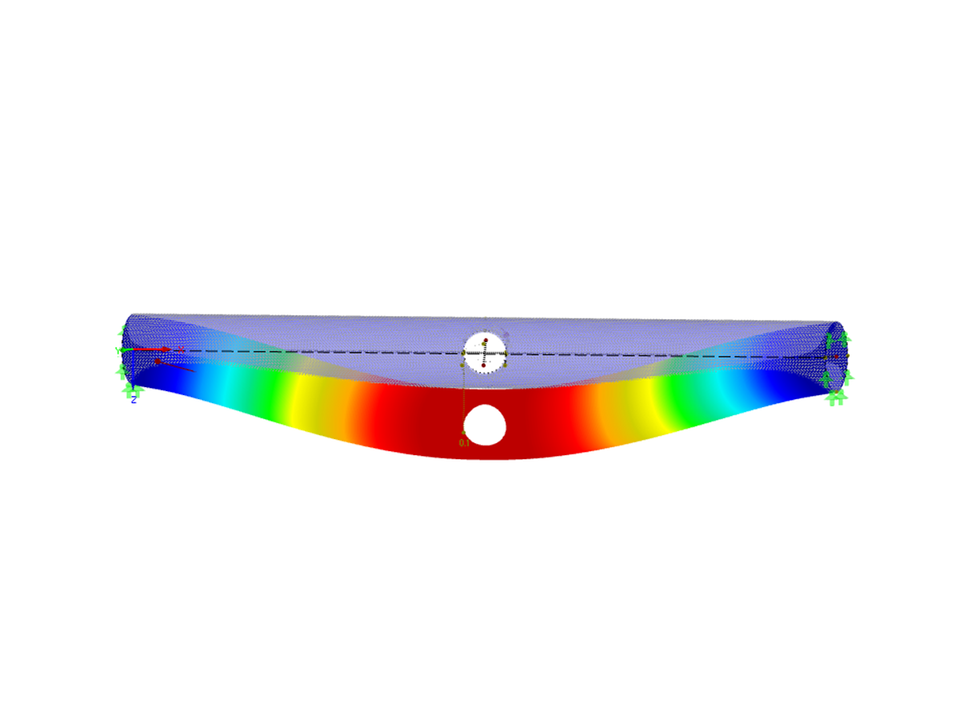

Tubo con apertura dovuta all'intersezione
Numero di nodi | 21 |
Numero di linee | 11 |
Numero di aste | 2 |
Numero di superfici | 8 |
Numero di casi di carico | 1 |
Peso totale | 14,198 t |
Dimensioni (metriche) | 7.319 x 5.104 x 1.886 m |
Dimensioni (imperiali) | 24.01 x 16.75 x 6.19 feet |
Versione del programma | 5.22.03 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
