Pobierz model rury z otworem spowodowanym przecięciem i otwórz go w programie RFEM.
Ten model został wykorzystany między innymi w FAQ 1095.

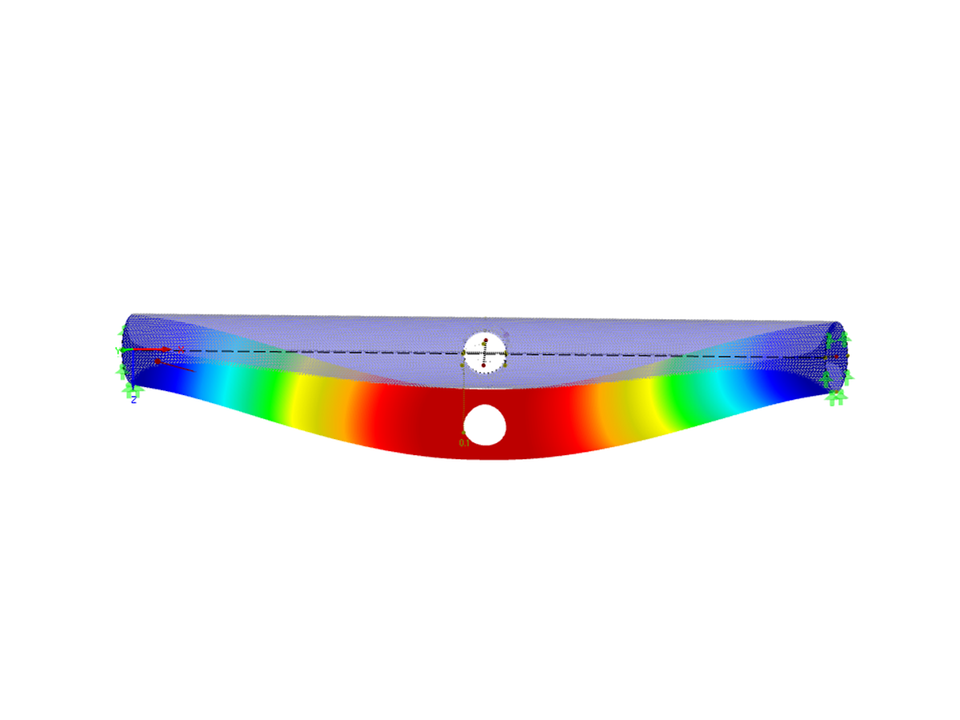

Rura z otworem spowodowanym przecięciem
Liczba węzłów | 21 |
Liczba linii | 11 |
Liczba prętów | 2 |
Liczba powierzchni | 8 |
Ilość przypadków obciążenia | 1 |
Ciężar całkowity | 14,198 t |
Wymiary (metryczne) | 7,319 x 5,104 x 1,886 m |
Wymiary (imperialne) | 24.01 x 16.75 x 6.19 feet |
Wersja programu | 5.22.03 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
