Stáhněte si model trubky s otvorem a otevřete ho v MKP programu RFEM.
Tento model byl mimo jiné použit v FAQ 1095.

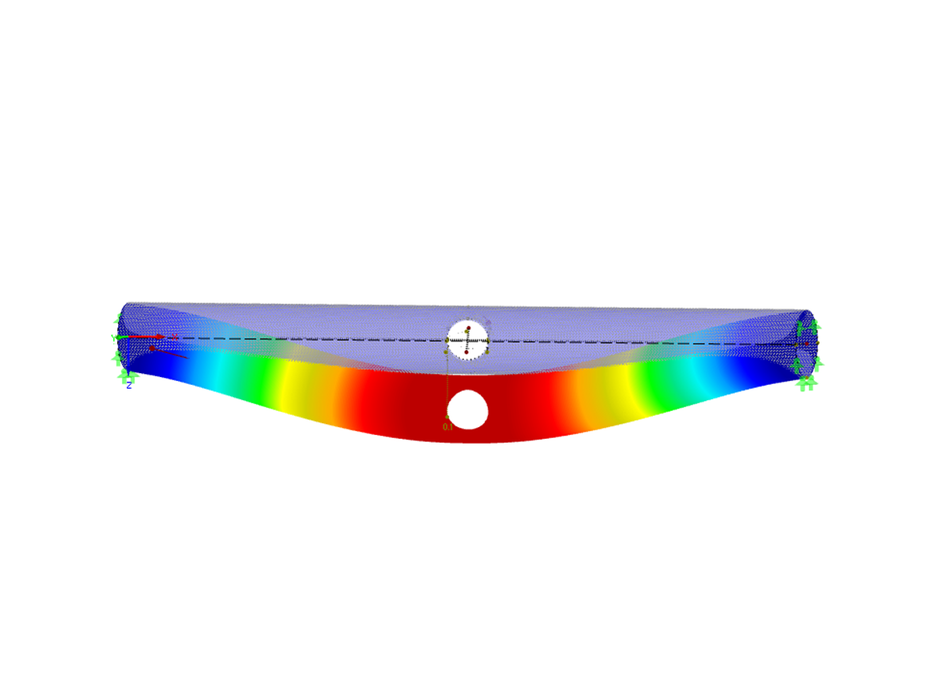

Trubka s otvorem vytvořeným pomocí průniku
Počet uzlů | 21 |
Počet linií | 11 |
Počet prutů | 2 |
Počet ploch | 8 |
Počet zatěžovacích stavů | 1 |
Celková hmotnost | 14,198 t |
Rozměry (metrické) | 7,319 x 5,104 x 1,886 m |
Rozměry (imperiální) | 24.01 x 16.75 x 6.19 feet |
Verze programu | 5.22.03 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
![Uložení a import diagramů pro klouby na koncích prutů](/cs/webimage/010427/3084919/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Zatížení prutu z liniového zatížení](/cs/webimage/010407/2425352/01-cs-png-png.png?mw=512&hash=13696c244c644a668f4d1b114ee8d968a42f4baa)
![Modelování plochy typu trubka](/cs/webimage/010394/3025831/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Systém](/cs/webimage/009241/475395/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Aktivierung des Kamera-Flugmodus über das RFEM-Menü](/cs/webimage/007231/1773731/Kamera-Flugmodus.png?mw=512&hash=bfe40bd5994b64cf3b32c3ec1894bde55d8396b8)
Režim zobrazení Průletový mód kamery umožňuje průlet modelem konstrukce v RFEMu nebo RSTABu. Směr a rychlost letu lze ovládat pomocí klávesnice. Průlet modelem konstrukce lze dále uložit jako video.
![Definition einer Lastausmitte für eine konstante Stablast](/cs/webimage/006848/1585469/1-cz-png.png?mw=512&hash=d713fcba3ec583cf1007688498eefd31a0b854c3)
Pro zatížení na pruty typu 'Síla' lze zadat excentricity. Excentricity zatížení lze zadat pomocí absolutního nebo relativního odsazení.
Pro zohlednění všech účinků excentrických zatížení doporučujeme použít analýzu velkých deformací.
![Zobrazení potrubí se zatížením v programu RFEM](/cs/webimage/006929/1587567/000337-cs-png.png?mw=512&hash=ec655a79b12ceef1423811709dc0ca0735271cb7)
Po aktivování přídavného modulu RF‑PIPING se v programu RFEM objeví nový panel nástrojů a navigátor a tabulky se rozšíří. Potrubní systém je nyní modelován stejným způsobem jako pruty. Ohyby trubek jsou definovány současně tečnami (přímými trubkovými průřezy) a poloměrem. Lze tak snadno dodatečně měnit parametry ohybu.
Potrubí je také možné dodatečně rozšířit zadáním speciálních prvků (kompenzátory, ventily a další). Definici usnadňují zabudované databáze konstrukčních prvků.
Průřezy trubek se definují jako sady potrubních systémů.
U zatížení potrubí se zatížení na pruty přiřadí příslušným zatěžovacím stavům. Kombinace zatížení jsou zahrnuty v kombinacích zatížení pro potrubí a kombinacích výsledků.
Po výpočtu lze deformace, vnitřní síly prutů a podporové síly zobrazit graficky nebo v tabulkách.
Analýzu napětí v potrubí podle norem je možné provést v přídavném modulu RF‑PIPING Design. Stačí vybrat příslušné sady potrubních systémů a zatěžovací situace.
![Zobrazení výsledků RF-PIPING Design](/cs/webimage/006930/1587588/000339-cs-png-png.png?mw=512&hash=d9a32d27454b327e6dce029ebfe9cc2a4a01f71b)
Po vytvoření modelu potrubních větví v programu RFEM pomocí modulu RF-PIPING a po zadání zatížení a jejich kombinací lze provést analýzu napětí v potrubí v přídavném modulu RF-PIPING Design.
Pro posouzení potrubních systémů lze vybrat všechny nebo pouze některé potrubní větve a příslušná zatížení, kombinace zatížení nebo výsledků. Databáze materiálů nabízí četné materiály, které vyhovují normám EN 13480-3, ASME B31.1-2012 a ASME B31.3-2012.
Po výpočtu se výsledky zobrazí v přehledně uspořádaných tabulkách, řazeny například po průřezech, potrubních větvích nebo po prutech. V programu RFEM lze také graficky znázornit využití a to na celém modelu. Lze tak rychle rozpoznat kritické nebo předimenzované oblasti.
Kromě vstupních údajů a výsledků včetně detailů posouzení uvedených v tabulkách lze do tiskového protokolu přidat libovolnou grafiku. Tím je zaručena srozumitelná a přehledná dokumentace. Navíc je k dispozici možnost podrobného nastavení obsahu protokolu a rozsahu výstupních dat pro jednotlivá posouzení.
