来探索我们详细的包含多种连接类型的舞台搭建 RFEM 模型。 该模型包含多个带加劲肋的端板连接、一个底板以及到栏杆柱的节点。
全部
本页有0条用户评论。
5 星 | ||
4 星 | ||
3 星 | ||
2 星 | ||
1 星 |

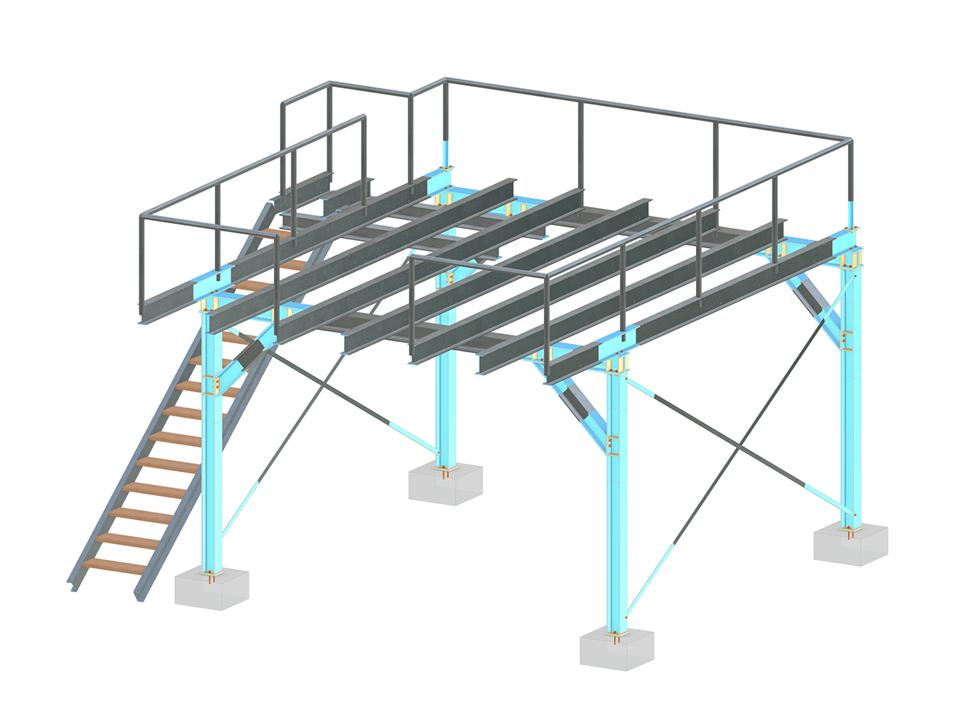

舞台结构的各种连接节点
节点数目: | 100 |
线的数目 | 118 |
杆件数目: | 118 |
面的数目: | 0 |
实体数目 | 0 |
荷载工况数目 | 4 |
荷载组合数目 | 16 |
结果组合数目 | 0 |
总重量 | 3,426 t |
翘曲区域尺寸 | 6.000 x 4.300 x 6.500 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
本文展示了如何在软件中启动和进行分析,并简要讨论了其基本概念。
RFEM 6 的钢结构节点模块向前迈出了重要的一步,引入了半刚性铰,该功能极大地简化了结构分析中钢结构节点的建模工作。 这种新的功能使工程师们能够超越传统的刚性或铰接连接假设,提供一种更准确、更灵活的表现节点行为的方法。 通过高级的初始刚度分析对节点刚度进行模拟,可以使设计过程更加真实和得到优化,从而使项目更安全、成本效益更高。
在本文中,我们讨论并比较了以下三种连接类型中的撬动效应: a 对翼缘、全端板和加劲翼缘的连接。
本文将向您展示如何使用钢结构节点模块中的“肋”组件在板件上设置纵向肋。
在“钢结构节点”模块中,所有组件的计算中都可以考虑螺栓预应力。 可以通过在螺栓设置中的复选框很容易地激活预应力。这会影响应力-应变分析和刚度分析。
预应力螺栓是钢结构中使用的特殊螺栓,用于在连接的结构构件之间产生很大的夹紧力。 该夹紧力在结构构件之间产生摩擦,从而传递力。
功能
使用一定的扭矩紧固预应力螺栓,螺栓由此被拉伸并产生一个拉力。 该拉力会传递到连接的组件上,从而产生很大的夹紧力。 该夹紧力防止了连接松动,确保了可靠的力传递。
优势
- 高承载能力:预应力螺栓可以传递很大的力。
- 低变形:将连接变形降到最低。
- 疲劳强度:
- 易于安装:它们相对容易安装和拆卸。
用于下列结构的设计和计算
在 RFEM 中使用“钢结构节点”模块生成的有限元模型计算预应力螺栓。 计算时考虑了夹紧力、构件之间的摩擦力、螺栓的抗剪强度以及构件的承载能力。 梁的设计按照规范 DIN EN 1993-1-8(欧洲规范 3)或者美国规范 ANSI/AISC 360-16 进行。 生成的分析模型和结果可以作为单独的 RFEM 模型保存和使用。
在杆件编辑器组件中,除了选择单个板之外,用户还可以选择整根杆件作为修改对象。 因此可以在多个杆件板上同时应用'切口'和'起坡'操作。
