Esplora il nostro modello RFEM dettagliato progettato per la costruzione di palchi con diversi tipi di collegamenti. Questo modello include diversi collegamenti della piastra di estremità con irrigidimenti, una piastra di base e collegamenti ai montanti della ringhiera.

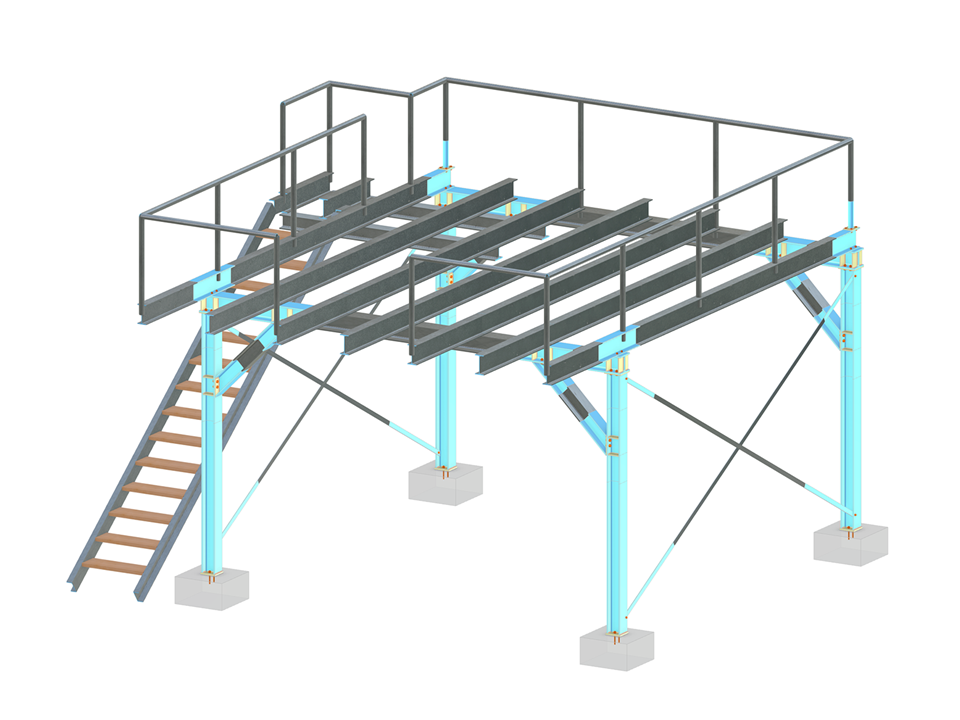

Struttura del palcoscenico con vari collegamenti in acciaio
Numero di nodi | 100 |
Numero di linee | 118 |
Numero di aste | 118 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 4 |
Nr. di combinazioni di carico | 16 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 3,426 t |
Dimensioni (metriche) | 6.000 x 4.300 x 6.500 m |
Dimensioni (imperiali) | 19.69 x 14.11 x 21.33 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Nel Giunti acciaio können Sie die Steifigkeiten der Anschlüsse klassifizieren.
Oltre alla rigidezza iniziale, la tabella mostra anche i valori limite per i collegamenti incernierati e rigidi per le forze interne selezionate N, My e/o Mz. Die sich daraus ergebene Klassifizierung wird anschließend mit "gelenkig", "nachgiebig" oder "starr" tabellarisch dargestellt.
Vai al video esplicativoNell'add-on "Giunti acciaio", è possibile considerare la precompressione dei bulloni nel calcolo per tutti i componenti. È possibile attivare facilmente la precompressione utilizzando la casella di controllo nei parametri del bullone e ha un impatto sull'analisi tensioni-deformazioni e sull'analisi di rigidezza.
I bulloni precompressi sono bulloni speciali utilizzati nelle strutture in acciaio per generare un'elevata forza di serraggio tra i componenti strutturali collegati. Questa forza di serraggio provoca attrito tra i componenti strutturali, che consente il trasferimento delle forze.
Funzionalità
I bulloni precompressi sono serrati con una certa coppia, allungandoli e generando una forza di trazione. Questa forza di trazione viene trasferita ai componenti collegati e porta ad un'elevata forza di serraggio. La forza di serraggio impedisce l'allentamento del collegamento e garantisce una trasmissione affidabile della forza.
Vantaggi
- Elevata capacità portante: i bulloni pretesi possono trasferire forze elevate.
- Bassa deformazione: riducono al minimo la deformazione del collegamento.
- Resistenza a fatica: sono resistenti alla fatica.
- Facilità di montaggio: sono relativamente facili da montare e smontare.
Analisi e progettazione
Il calcolo dei bulloni precompressi viene eseguito in RFEM utilizzando il modello di analisi EF generato dall'add-on "Giunti acciaio". Tiene conto della forza di serraggio, dell'attrito tra i componenti strutturali, della resistenza a taglio dei bulloni e della capacità portante dei componenti strutturali. La verifica viene eseguita secondo la norma DIN EN 1993-1-8 (Eurocodice 3) o la norma statunitense ANSI/AISC 360-16. Il modello di analisi creato, compresi i risultati, può essere salvato e utilizzato come modello RFEM indipendente.
Nel componente Editor aste, è anche possibile selezionare l'intera asta come oggetto di modifica anziché le singole piastre delle aste. Pertanto, è possibile applicare entrambe le operazioni 'Intaglio' e 'Smusso' su più piastre di aste.
Quando si progettano i collegamenti, ora è anche possibile inserire una nuova asta come componente direttamente in giunti/giunti-acciaio-features add-on Giunti acciaio. Questo sarà considerato solo per la verifica del collegamento. È possibile utilizzare i componenti Saldatura e Elementi di fissaggio per il collegamento ad altre aste.
Inoltre, è possibile utilizzare i componenti Componente asta e Editor aste e disporre gli elementi di armatura, come irrigidimenti e rastremazioni, sull'asta inserita.
Vai al video esplicativo
