使用肋构件对加劲肋连接节点进行建模

在定义钢结构连接节点时经常需要定义加劲构件，例如纵向肋。 在最新版本的 RFEM 6（05.0006 开始）中， 与以前的版本相比，不包含“肋”作为一个单独的组件， 在本文中将分别介绍这两种方法，让您了解“肋”部分的优点及其使用。 对于图 01 中所示的节点首先不使用肋部分进行建模，然后使用上述选项进行同样的建模。

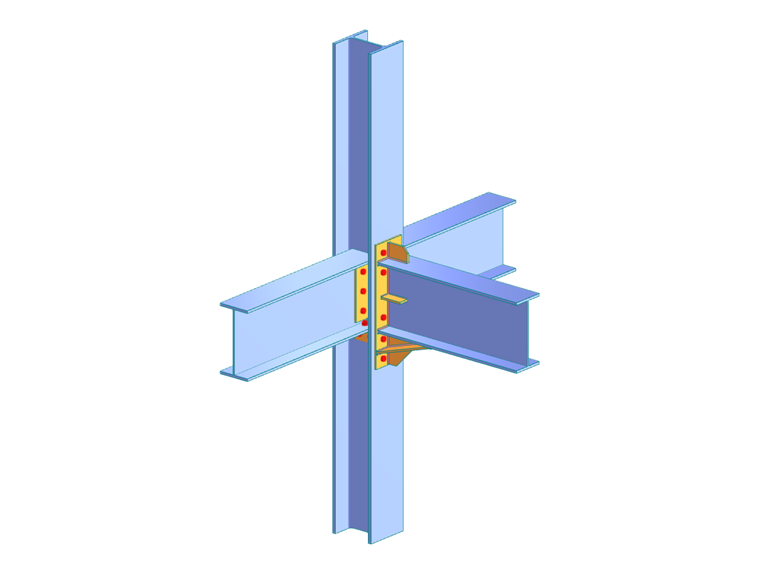

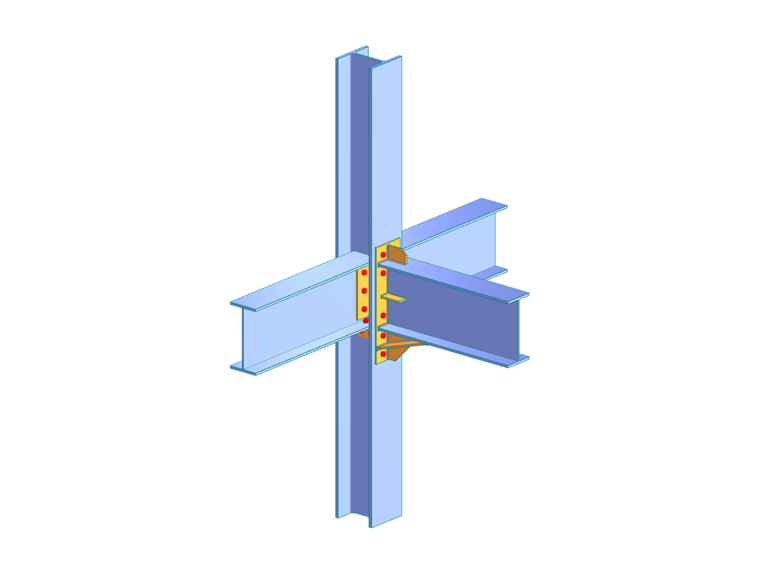

钢结构连接

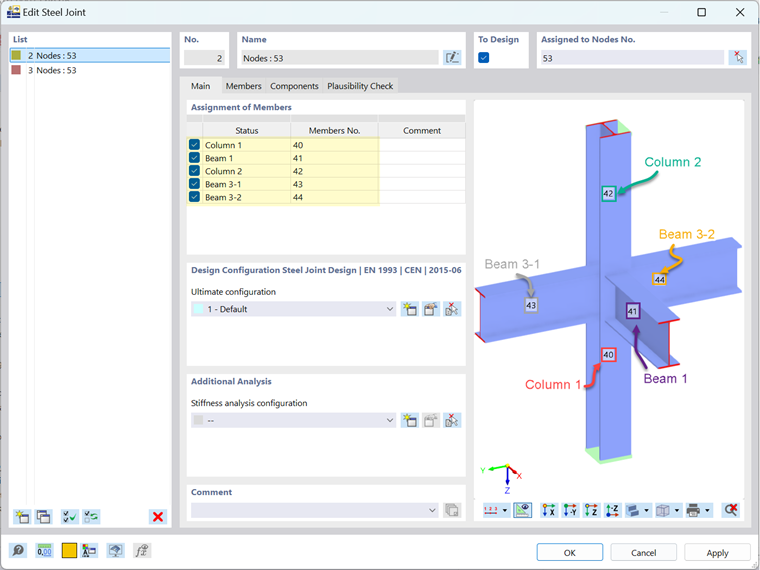

要建模的连接如图 01 所示。 下图中，图02显示了它连接的杆件。 如果您已经使用 钢结构节点 创建钢结构连接，那么您可能已经知道，只要分配了一个设计节点（在该模型中为节点编号 53），程序将节点。 对于上述的连接节点，模型中有 5 个杆件需要被引用： 编号为 40 (柱 1)的杆件，编号为 41 (梁 1)，编号为 42 (柱 2)，编号 43 (梁 3-1)的杆件，如图02所示。

杆件分配

现在，让我们分析一下哪些组件（肋除外）可用于在钢结构节点模块中对连接进行建模。 首先将梁 1 连接到柱子上。 因为两个构件（梁和柱）是通过螺栓组、端板和焊缝连接的，所以可以使用模块中提供的“端板”组件，其中梁 1 是连接的杆件。柱为参照单元。 接下来，该连接应使用翼形截面进行配筋。 “钢结构节点”模块中的“翼缘”部分可以是一块延伸板或一块翼缘。 如图 03 所示，已在组件列表中添加了 3 个支座，它们都是梁 1 腹板的延伸。 然后，要创建铰接连接， 最后，您可以使用“连接板”组件将梁 3-1 连接到柱子上。 在这种情况下，参照杆件是柱子（列 1 和 2），而连接杆件是梁 3-1。

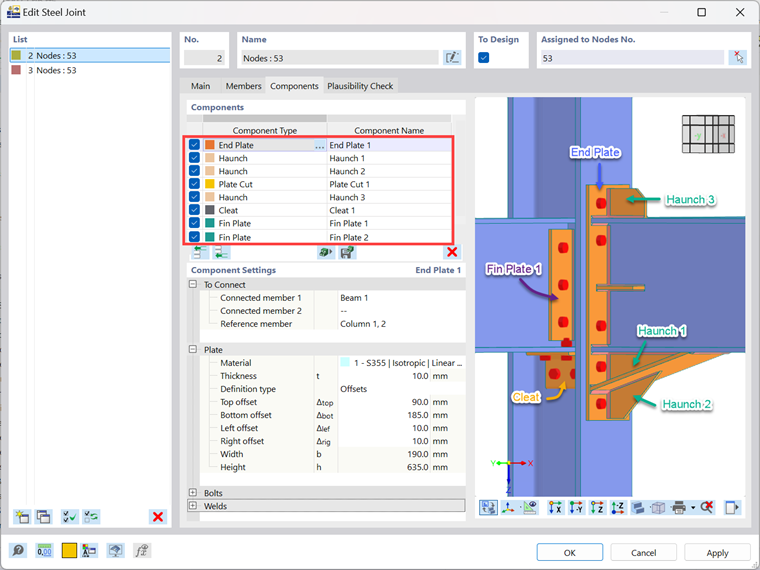

所有上述组件都在图03中显示。

组成部分

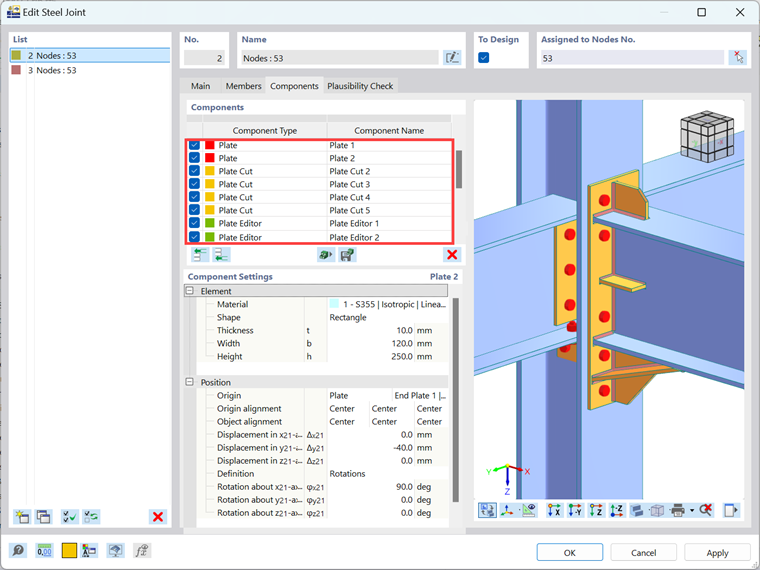

现在已经将其他组件插入到程序中并正确定义了它们的设置，让我们来看一下 05.0006 之前的肋建模。 首先，需要插入的不是一个而是两个板（图 04 中的板1和2），以便在梁的两侧都有肋。 然后，需要插入四个板件切割： 两个分别对着端板和板 1 和 2 进行切割，另一个对着梁 1 进行切割（每块板都一个）。 此外还需要对这两个板（图 04 中的板编辑器 1 和 2）管理一个板编辑器，以便在板的角部通过倒角调整板的角。 这样就必须插入8个不同的组件，并定义好它们的设置，才能完成肋的建模（图04）。

肋的建模使用单独的组件

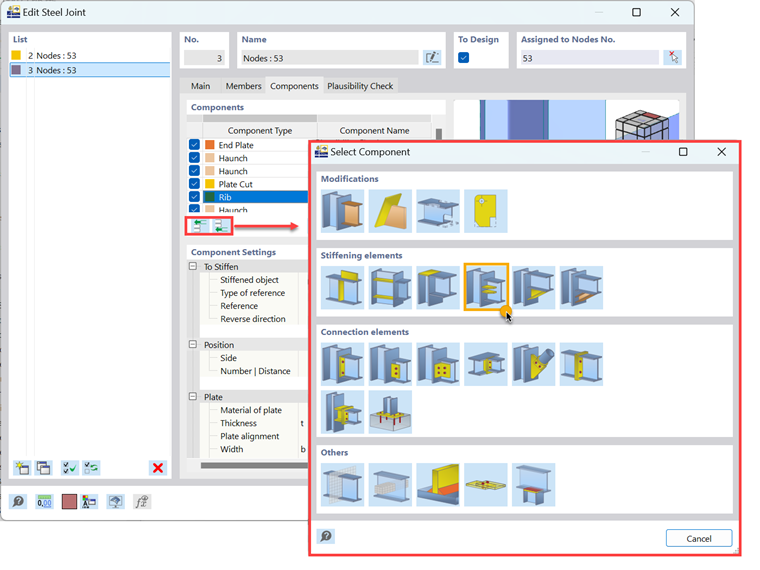

不断改进我们的软件，为您提供最好的工具，让我们能够轻松、直接和省时地进行建模、分析和设计。 因此，从版本 05.0006 开始，您不再需要执行上述所有步骤。 取而代之的是可以简单地添加“肋”组件，该组件在“加劲肋”下，如图05所示。

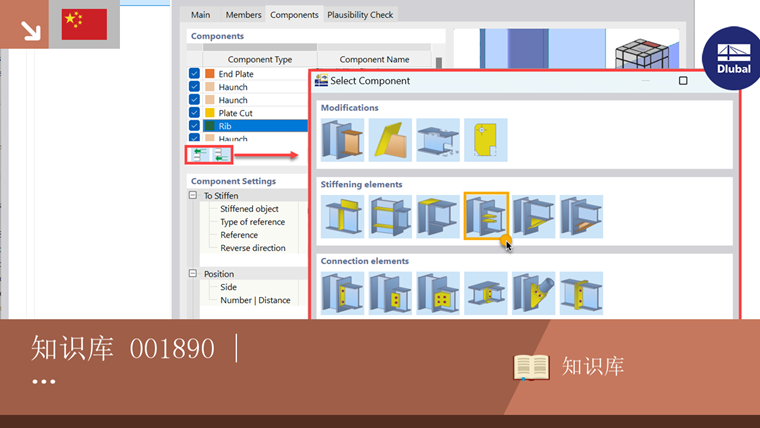

插入肋组件

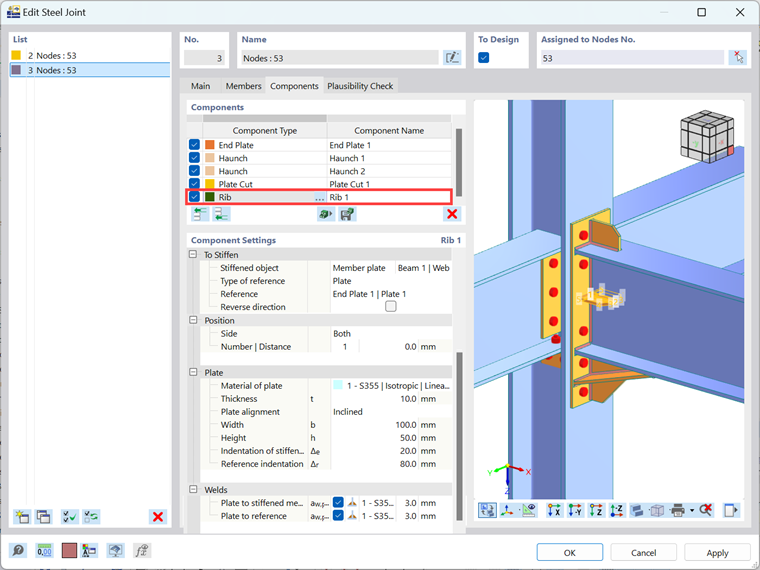

插入后可以非常简单快速地定义组件的设置。 如图 06 所示，首先需要定义加劲对象（在这里为梁 1 的腹板）和参照对象（在这里为端板 1）。 然后，您可以调整肋条相对于侧面（前部、后部）的位置，以及肋条的数量和/或肋间距离。 用户可以这样一次性在板上定义任意数量的纵向肋。 然后，您可以定义板的设置，例如材料、厚度、方向、尺寸、加劲肋和参考位置。 此外，您还可以自定义加劲单元和参照对象的焊缝类型和尺寸，以及选择正角焊缝或后角焊缝、正交角焊缝或背面焊缝以及双角焊缝。

肋组件设置

结束语

肋组件是一个新的功能，它极大地简化了加劲肋连接的建模，并且使加入加劲单元的过程更加快速和方便。 您只需要选择加劲肋和参照对象，并指定肋的位置、形状和焊接选项。 此外，您可以只在一块杆件板上定义任意数量的纵向肋。 从而显着减少了使用该功能前后的状态下所使用的组件数量，使钢结构连接节点的建模变得更简单、快速和直接。
