При задании стальных соединений часто необходимо учесть элементы жесткости, такие как продольные ребра. С новыми версиями программы RFEM 6 (начиная с 05.0006) это можно сделать быстро и легко. По сравнению с предыдущими версиями, которые не содержали «ребро» в качестве отдельного компонента, процедура значительно проще и понятнее. В этом тексте будут показаны оба метода, чтобы вы могли ознакомиться с преимуществами компонента «Ребро» и его использованием. Для этого сначала смоделируем соединение, показанное на Рисунке 01, без использования компонента ребра, а затем то же самое с помощью вышеупомянутой функции.

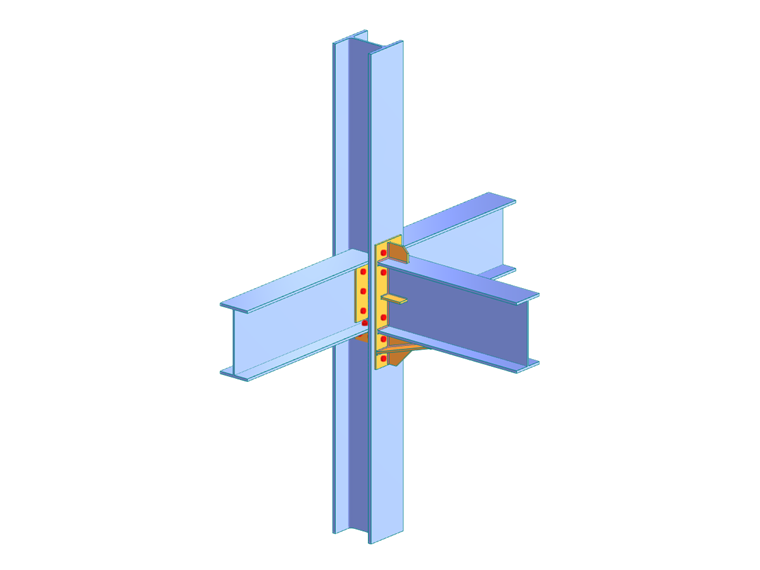

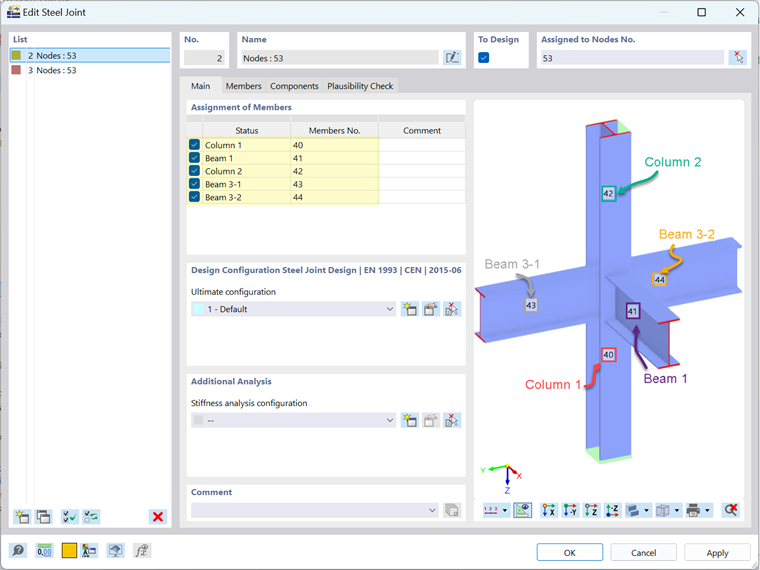

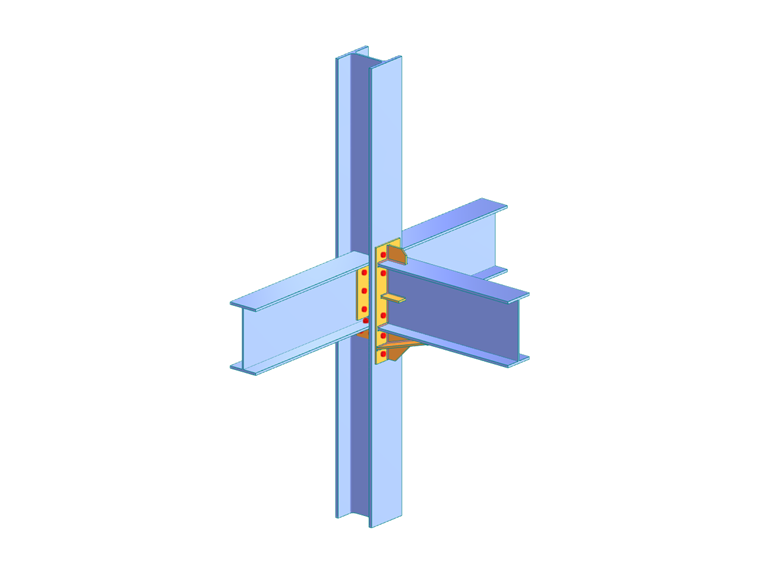

Моделируемое соединение показано на рисунке 01. На следующем рисунке (Рисунок 02) показаны стержни, которые он соединяет. Если вы уже создавали соединения стальных конструкций с помощью аддона Стальные соединения, вы, наверное, знакомы с тем, что как только вы присвоите расчётный узел (узел № 53 в этой модели), программа назначит все стержни, соединенные с узел. Для рассматриваемого соединения необходимо ссылаться на 5 стержней в модели: стержень № 40 (колонна 1), стержень № 41 (балка 1), стержень № 42 (колонна 2), стержень № 43 (балка 3-1) и стержень № 44 (балка 3-2), все показано на рисунке 02.

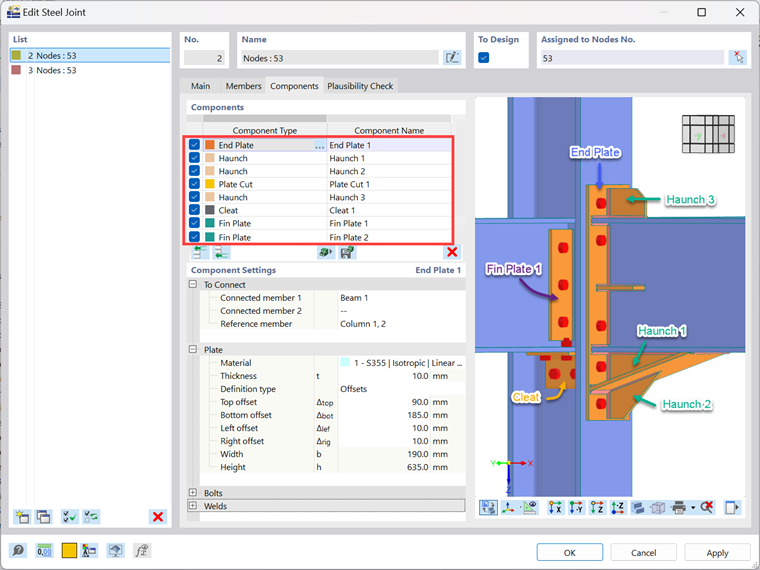

Теперь давайте проанализируем, какие компоненты (кроме ребра) можно использовать для моделирования соединения в аддоне Стальные соединения. Сначала балку 1 необходимо соединить с колонной. Поскольку два элемента (балка и колонна) должны быть соединены с помощью группы болтов и торцевой пластины и сварных швов, можно применить компонент «Торцевая пластина», предлагаемый в аддоне, где Балка 1 - это соединяемый стержень а колонна является элементом-ориентиром. Затем соединение нужно усилить вутами. Компонент «вут» в аддоне Стальные соединения состоит из одной выступающей пластины или выступающей пластины, дополненной (дополнительно) полкой. Как показано на Рисунке 03, к списку компонентов рассматриваемого соединения добавлены три вута в качестве продолжений стенки балки 1. Затем для создания шарнирного соединения можно применить «Ребристую пластину» (по одной с каждой стороны) в качестве компонента, который соединяет стержень со стержнем-ориентиром с помощью группы болтов и соединительной пластины. Наконец, можно с помощью компонента «Накладка» соединить балку 3-1 с колоннами. Стержнями-ориентирами в данном случае являются колонны (колонны 1 и 2), а соединенным стержнем - балка 3-1.
Все вышеупомянутые компоненты показаны на рисунке 03.

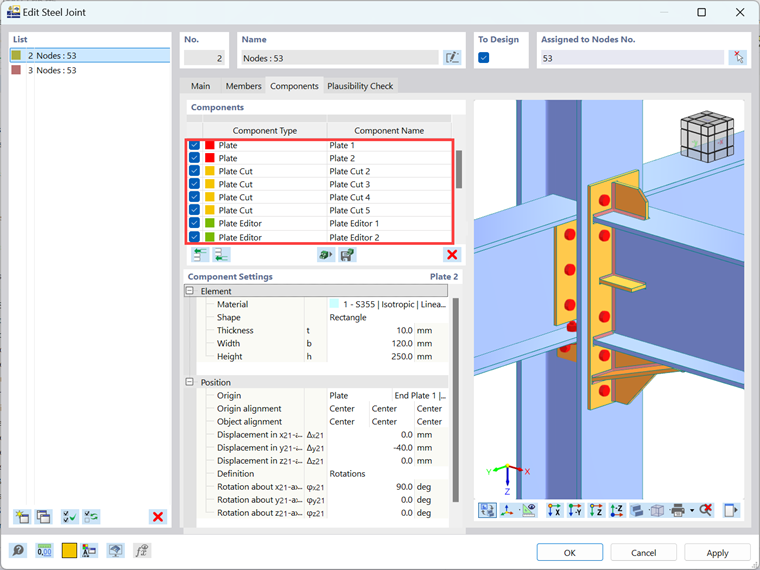

Теперь, когда все остальные компоненты вставлены в программу и правильно заданы их настройки, давайте' рассмотрим моделирование ребер в до версии 05.0006. Сначала нужно вставить не одну, а две пластины (пластины 1 и 2 на рисунке 04), чтобы ребро было на обеих сторонах балки. Затем нужно добавить четыре выреза в пластине: два для разреза поперек торцевой пластины и пластин 1 и 2 соответственно, и два для их разреза поперек Балки 1 (по одному для каждой пластины). Кроме того, для обеих пластин необходимо вставить редактор пластин (редакторы пластин 1 и 2 на рисунке 04), чтобы настроить углы пластины путем скоса. Таким образом, для моделирования ребра нужно вставить 8 отдельных компонентов и задать их настройки (Рисунок 04).

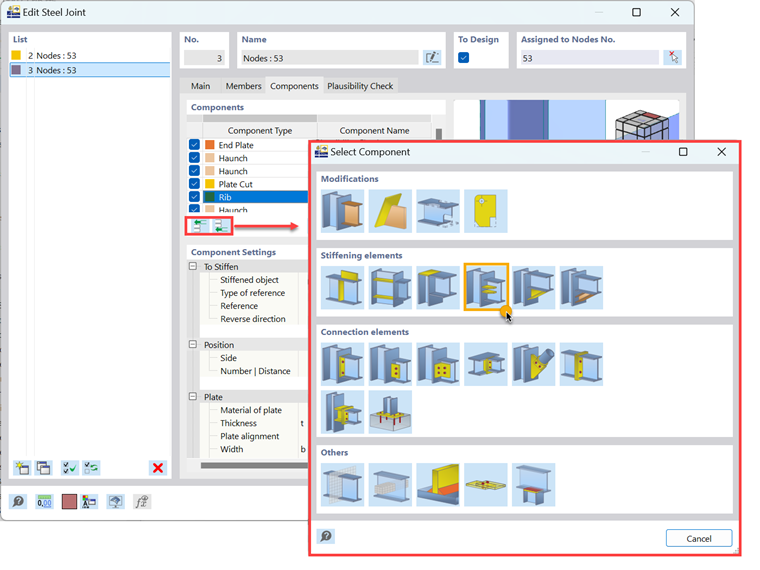

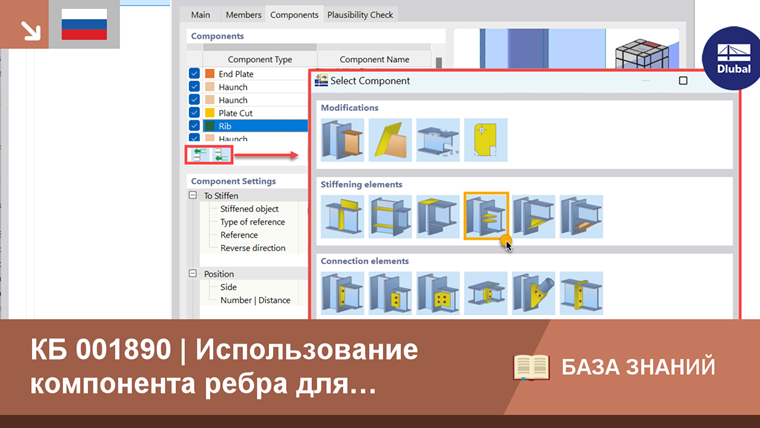

Главной целью компании Dlubal является постоянное улучшение наших программ и предоставление вам лучших инструментов для простого, понятного и быстрого моделирования, расчёта и проектирования. Таким образом, начиная с версии 05.0006, нет необходимости выполнять все вышеперечисленные шаги. Вместо этого можно просто добавить компонент «Ребро» из раздела «Элементы жёсткости», как показано на Рисунке 05.

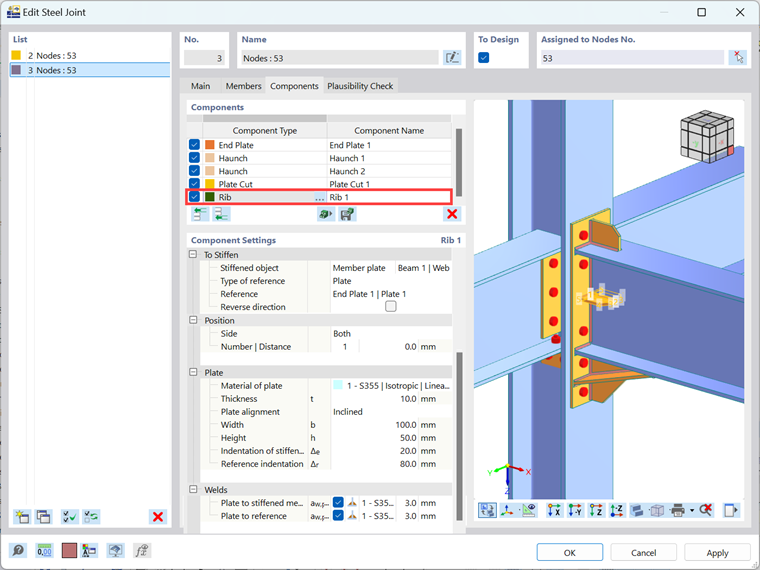

После вставки компонента можно легко и быстро задать настройки компонентов. Как показано на рисунке 06, сначала нужно задать объект, который требуется усилить (в данном случае - стенку балки 1) и объект-ориентир (в данном случае - торцевую пластину 1). Затем можно настроить положение ребра по отношению к стороне (спереди, сзади или с обеих сторон), а также количество ребер и/или расстояние между ними. Таким образом, можно всего за один шаг задать любое количество продольных ребер на плите стержня. Затем можно задать параметры для плиты, такие как материал, толщину, ориентацию, размеры, отступ усиленного стержня и отступ-ориентир. Наконец, вы можете настроить тип и размеры сварных швов по отношению к усиленному элементу и эталонному объекту, а также выбрать между передним или задним угловым швом, передним или задним швом и двойным угловым швом.
Заключительные слова
Компонент ребра - это новая функция, которая значительно облегчает моделирование усиленных стальных соединений и делает процесс включения элементов жесткости более быстрым и удобным. Вам нужно только выбрать усиленный и ссылочный объект и указать положение, форму ребра и параметры сварки. Кроме того, можно задать любое количество продольных ребер на пластине стержня всего за один шаг. Это значительно уменьшает количество компонентов, используемых в состоянии до и после внедрения этой функции, и делает моделирование усиленных стальных соединений несложным, быстрым и понятным.
