Quando si definiscono i collegamenti in acciaio, è spesso necessario incorporare elementi di irrigidimento come le nervature longitudinali. Le nuove versioni di RFEM 6 (a partire da 05.0006) ti consentono di farlo in modo rapido e intuitivo. Rispetto alle versioni precedenti, che non contenevano la "nervatura" come componente individuale, la procedura è significativamente più semplice e diretta. Questo testo ti mostrerà entrambe le procedure in modo che tu possa conoscere i vantaggi del componente "Nervatura" e il suo utilizzo. A tale scopo, il collegamento mostrato nell'immagine 01 sarà prima modellato senza utilizzare la componente della nervatura, quindi lo stesso sarà fatto utilizzando l'opzione sopra menzionata.

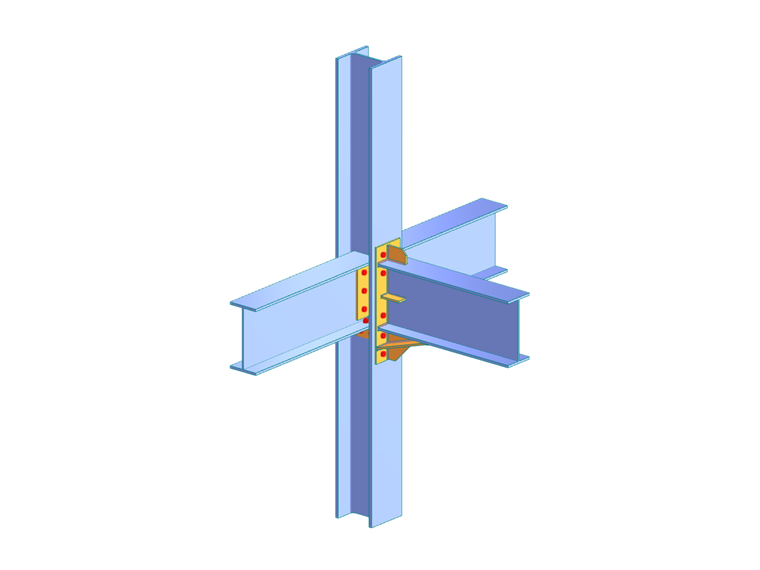

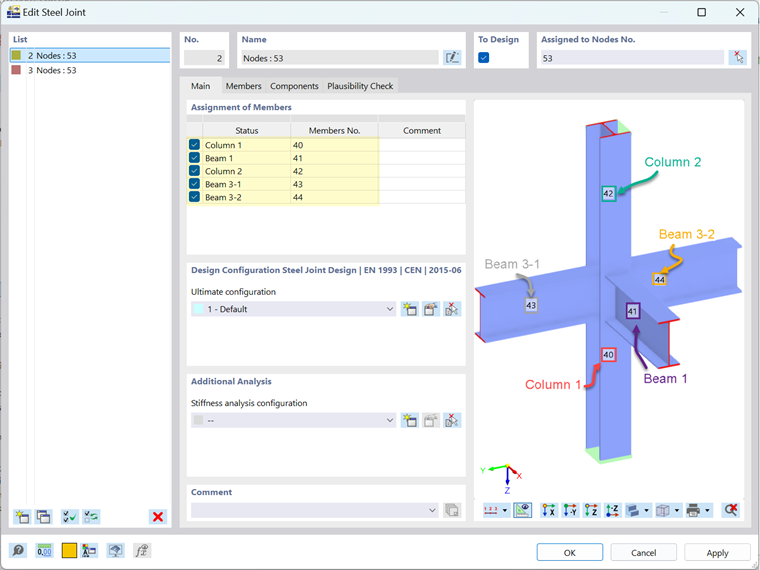

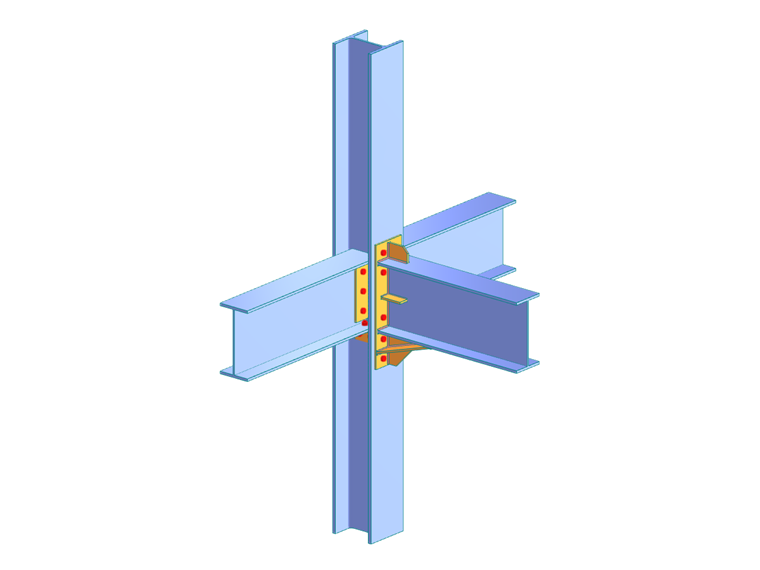

Il collegamento da modellare è mostrato nell'immagine 01. L'immagine successiva, Immagine 02, mostra le aste che collega. Se hai già creato collegamenti in acciaio utilizzando l'add-on Giunti acciaio, probabilmente hai familiarità con il fatto che non appena si assegna un nodo di progetto (nodo nr. 53 in questo modello), il programma assegna tutte le aste collegate al nodo. Per il giunto in questione, è necessario fare riferimento a 5 aste nel modello: asta nr. 40 (colonna 1), asta nr. 41 (trave 1), asta nr. 42 (colonna 2), asta nr. 43 (trave 3-1) e asta nr. 44 (trave 3-2), tutto visualizzato nell'immagine 02.
Ora, analizziamo quali componenti (tranne la nervatura) possono essere utilizzati per modellare il collegamento nell'add-on Giunti acciaio. Innanzitutto, la trave 1 deve essere collegata alla colonna. Poiché due elementi (la trave e la colonna) devono essere collegati tramite un gruppo di bulloni, una piastra d'estremità e saldature, è possibile utilizzare il componente "Piatto d'estremità" offerto nell'add-on, dove Trave 1 è l'asta collegata e la colonna è l'elemento di riferimento. Successivamente, il collegamento dovrebbe essere rinforzato con rinforzi. Un componente "Rincolo" nell'add-on Giunti acciaio è costituito da una singola piastra estensibile o da una piastra estensibile integrata (opzionalmente) da un'ala. Come mostra l'immagine 03, tre rinforzi sono stati aggiunti all'elenco dei componenti per il collegamento in questione come estensioni dell'anima della trave 1. Quindi, per creare il collegamento incernierato, la "piastra alettata" (una su ciascun lato) può essere utilizzata come componente che collega un'asta a un'asta di riferimento utilizzando un gruppo di bulloni e una piastra di collegamento. Infine, è possibile utilizzare il componente "Cleat" per collegare la trave 3-1 alle colonne. Le aste di riferimento in questo caso sono le colonne (colonne 1 e 2), mentre l'asta collegata è la trave 3-1.

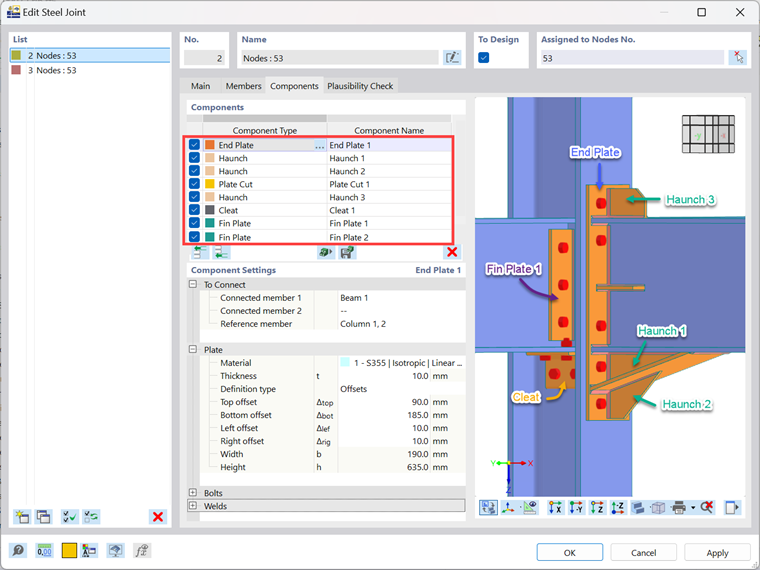

Tutti i componenti sopra menzionati sono mostrati nell'immagine 03.

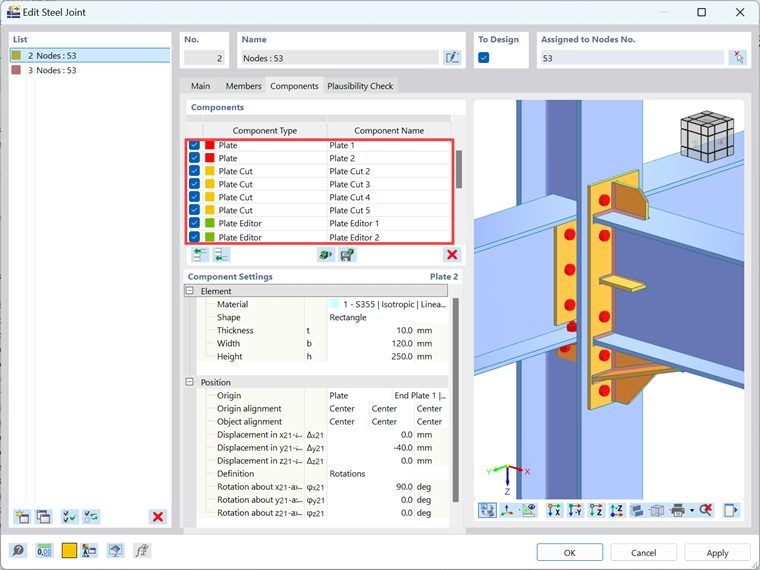

Ora che gli altri componenti sono stati inseriti nel programma e le loro impostazioni sono state definite correttamente, diamo una rapida occhiata alla modellazione delle nervature prima della versione 05.0006. Innanzitutto, è necessario inserire non una, ma due piastre (piastre 1 e 2 nell'immagine 04) per avere la nervatura su entrambi i lati della trave. Quindi, è necessario inserire quattro tagli della piastra: due per il taglio attraverso la piastra d'estremità e le piastre 1 e 2, rispettivamente, e due per il loro taglio attraverso la trave 1 (uno per ciascuna delle piastre). Inoltre, è necessario inserire un editor di piastre per entrambe le piastre (Editor di piastre 1 e 2 nell'immagine 04) per regolare gli angoli delle piastre smussandole. In questo modo, è necessario inserire 8 componenti separati e definire le loro impostazioni per modellare la nervatura (Figura 04).

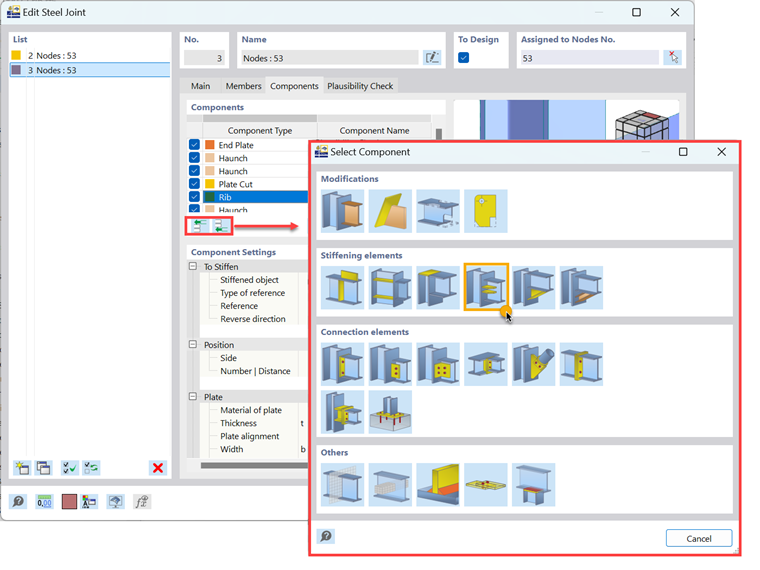

La nostra missione in Dlubal è migliorare costantemente i nostri programmi e fornirti gli strumenti migliori per una modellazione, analisi e progettazione facili, semplici e che fanno risparmiare tempo. Quindi, a partire dalla versione 05.0006, non è più necessario eseguire tutti i passaggi sopra menzionati. Invece, puoi semplicemente aggiungere il componente "Nervatura", che puoi trovare sotto "Elementi di irrigidimento", come mostrato nell'immagine 05.

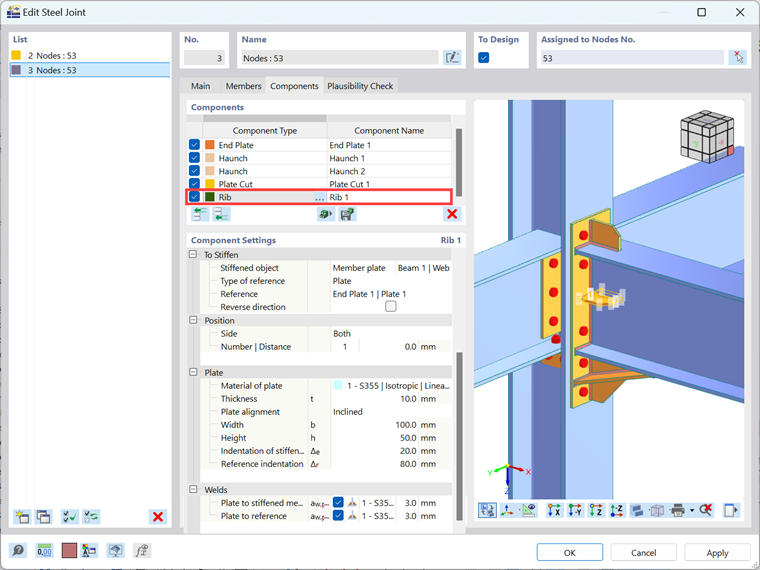

Una volta inseriti, definire le impostazioni dei componenti è facile e veloce. Come mostra la Figura 06, è necessario prima definire l'oggetto da irrigidire (in questo caso, l'anima della trave 1) e l'oggetto di riferimento (in questo caso, la piastra d'estremità 1). Quindi, è possibile regolare la posizione della nervatura rispetto al lato (anteriore, posteriore o entrambi) e il numero di nervature e/o la distanza tra di esse. Ciò consente di definire un numero qualsiasi di nervature longitudinali su una piastra dell'asta in un solo passaggio. Successivamente, è possibile definire le impostazioni per la piastra, come materiale, spessore, orientamento, dimensioni, rientro dell'asta irrigidita e rientro di riferimento. Infine, è possibile personalizzare il tipo e le dimensioni delle saldature in relazione all'elemento irrigidito e all'oggetto di riferimento e scegliere tra saldatura d'angolo anteriore o posteriore, saldatura d'angolo anteriore o posteriore e saldatura d'angolo doppio.
Parole finali
Il componente Nervatura è una nuova funzione che facilita notevolmente la modellazione di collegamenti in acciaio irrigiditi e rende il processo di incorporazione di elementi di irrigidimento più veloce e più facile da usare. È necessario solo selezionare gli oggetti irrigiditi e di riferimento e specificare la posizione della nervatura, la forma e le opzioni di saldatura. Inoltre, è possibile definire un numero qualsiasi di nervature longitudinali su una piastra dell'asta in un solo passaggio. Ciò riduce significativamente il numero di componenti utilizzati negli stati prima e dopo l'implementazione di questa funzione e rende la modellazione di collegamenti in acciaio irrigiditi semplice, rapida e diretta.
