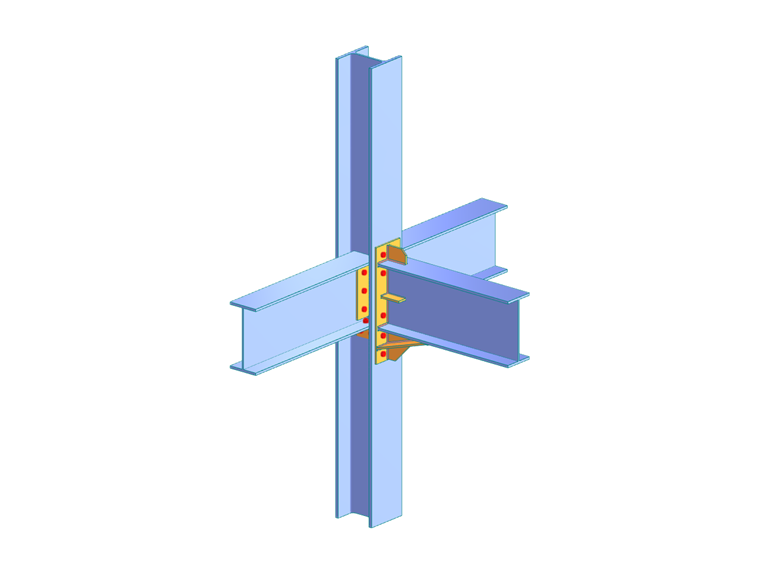

Al definir conexiones de acero, a menudo es necesario incorporar elementos de refuerzo como nervios longitudinales. Las nuevas versiones de RFEM 6 (a partir de la 05.0006) le permiten hacer esto de una manera rápida y fácil de usar. En comparación con las versiones anteriores, que no contenían el "Nervio" como un componente individual, el procedimiento es significativamente más simple y directo. Este texto le mostrará ambos procedimientos para que pueda conocer las ventajas del componente "Nervio" y su uso. Para este propósito, la conexión que se muestra en la Imagen 01 se modelará primero sin usar el componente de nervio, y luego se hará lo mismo usando la opción mencionada anteriormente.

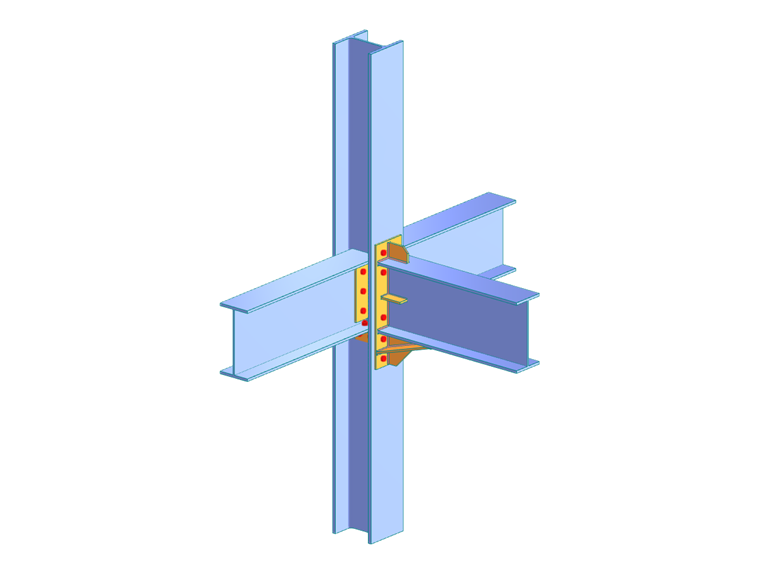

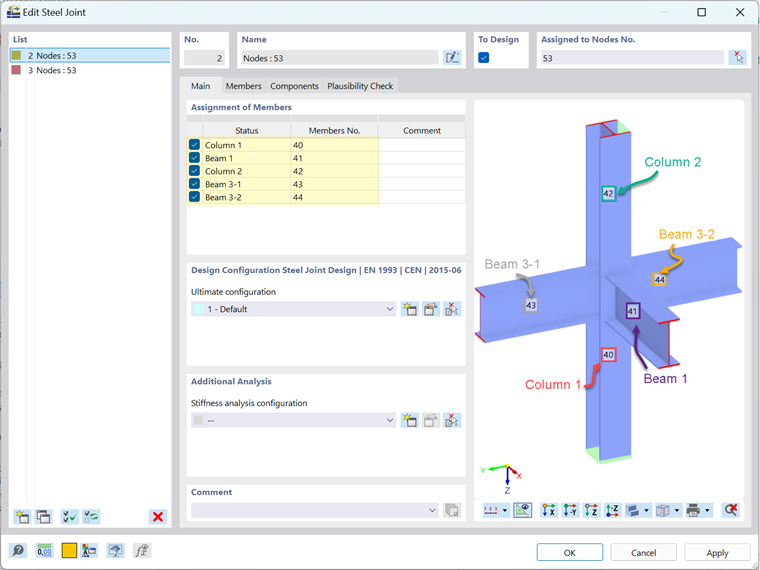

La conexión a modelar se muestra en la Imagen 01. La siguiente imagen, Imagen 02, muestra las barras que conecta. Si ya ha creado conexiones de acero utilizando el complemento Uniones de acero, probablemente esté familiarizado con el hecho de que tan pronto como asigne un nudo de cálculo (nudo núm. 53 en este modelo), el programa asigna todas las barras conectadas al nudo. Para la unión en cuestión, es necesario hacer referencia a 5 barras en el modelo: la barra núm. 40 (pilar 1), la barra núm. 41 (viga 1), la barra núm. 42 (pilar 2), la barra núm. 43 (viga 3-1) y la barra núm. 44 (viga 3-2), todo lo que se muestra en la imagen 02.

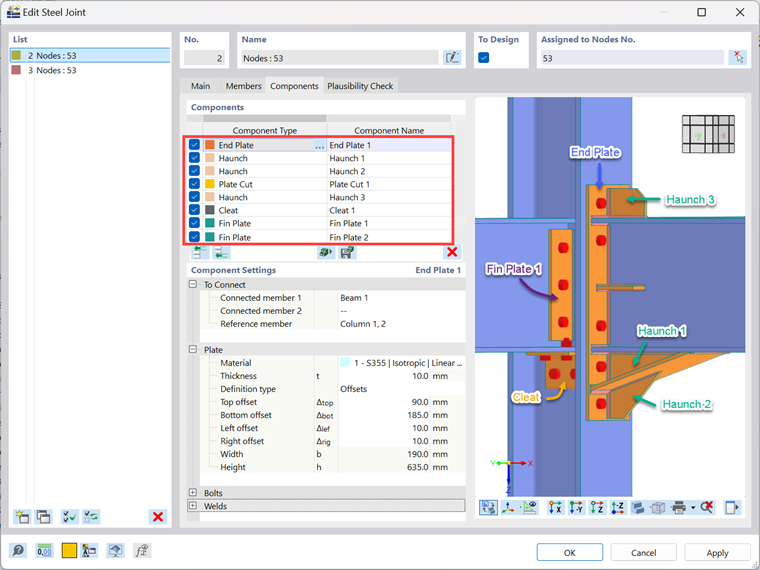

Ahora, analicemos qué componentes (excepto el nervio) se pueden usar para modelar la conexión en el complemento Uniones de acero. Primero, la Viga 1 necesita estar conectada al pilar. Dado que dos elementos (la viga y el pilar) se van a conectar por medio de un grupo de tornillos, chapa frontal y soldaduras, puede usar el componente "Chapa frontal" que se ofrece en el complemento, donde Viga 1 es la barra conectada y el pilar es el elemento de referencia. A continuación, la conexión se debe reforzar con cartelas. Un componente de "Cartela" en el complemento Uniones de acero consiste en una sola placa que se extiende o una placa que se extiende complementada (opcionalmente) con un ala. Como muestra la imagen 03, se agregan tres cartelas a la lista de componentes para la conexión en cuestión como extensiones del alma de la viga 1. Luego, para crear la conexión articulada, la "Chapa soporte" (una en cada lado) se puede usar como un componente que conecta una barra con una barra de referencia usando un grupo de tornillos y una placa de conexión. Finalmente, puede usar el componente "Cloqueo" para conectar la Viga 3-1 a los pilares. Las barras de referencia en este caso son los pilares (Pilares 1 y 2), mientras que la barra conectada es la Viga 3-1.
Todos los componentes mencionados anteriormente se muestran en la Imagen 03.

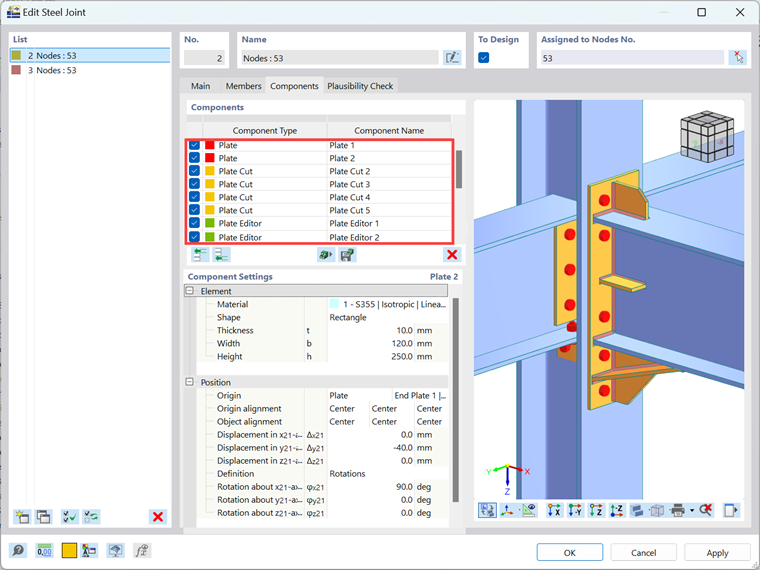

Ahora que los otros componentes se han insertado en el programa y su configuración se ha definido correctamente,' echemos un vistazo rápido al modelado del nervio antes de la versión 05.0006. Primero, debe insertar no una, sino dos placas (placas 1 y 2 en la imagen 04) para tener el nervio en ambos lados de la viga. Luego, necesita insertar cuatro cortes de placa: dos para el corte a través de la chapa extrema y las Placas 1 y 2, respectivamente, y dos para su corte a través de la Viga 1 (uno para cada una de las placas). Además, se debe insertar un editor de placas para ambas placas (editores de placas 1 y 2 en la imagen 04) para ajustar las esquinas de la placa achaflanándolas. De esta manera, debe insertar 8 componentes separados y definir su configuración para modelar el nervio (Imagen 04).

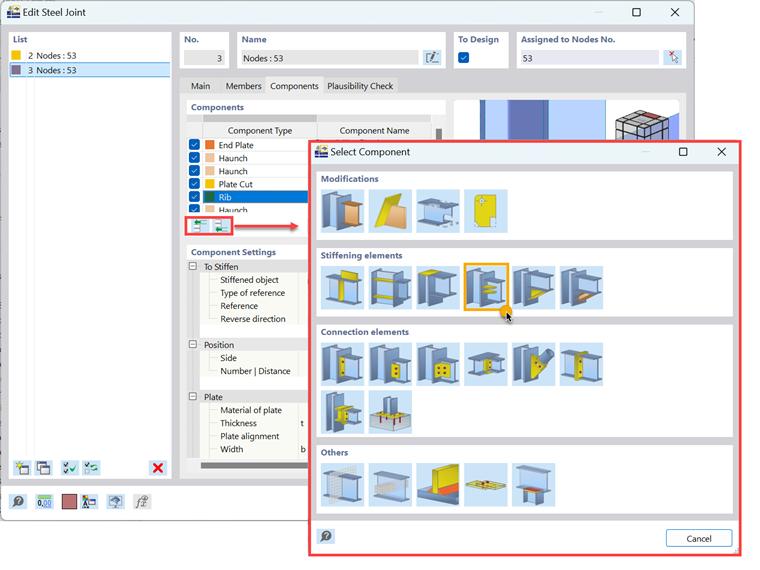

Nuestra misión en Dlubal es mejorar constantemente nuestros programas y proporcionarle las mejores herramientas para un modelado, análisis y diseño fácil, directo y que ahorre tiempo. Por lo tanto, a partir de la versión 05.0006, ya no necesita realizar todos los pasos mencionados anteriormente. En su lugar, puede simplemente agregar el componente "Nervio", que puede encontrar en "Elementos de refuerzo", como se muestra en la figura 05.

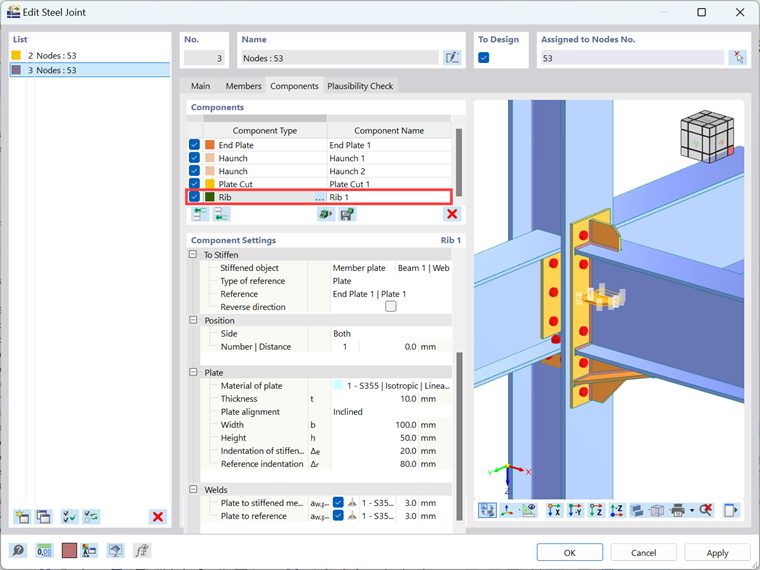

Una vez insertados, definir la configuración de los componentes es fácil y rápido. Como muestra la imagen 06, primero debe definir el objeto a rigidizar (en este caso, el alma de la viga 1) y el objeto de referencia (en este caso, la chapa frontal 1). Luego, puede ajustar la posición del nervio con respecto al lado (frontal, posterior o ambos) y el número de nervios y/o la distancia entre ellos. Esto le permite definir cualquier número de nervios longitudinales en una barra en un solo paso. A continuación, puede definir la configuración para la placa, como el material, el espesor, la orientación, las dimensiones, la sangría de la barra rigidizada y la sangría de referencia. Finalmente, puede personalizar el tipo y las dimensiones de las soldaduras en relación con el elemento rigidizado y el objeto de referencia y elegir entre la soldadura en ángulo frontal o posterior, la soldadura frontal o posterior y la soldadura en ángulo doble.
Conclusiones
El componente Nervio es una característica nueva que facilita en gran medida el modelado de conexiones de acero rigidizadas y hace que el proceso de incorporación de elementos rigidizadores sea más rápido y fácil de usar. Solo necesita seleccionar los objetos rigidizados y de referencia y especificar la posición del nervio, la forma y las opciones de soldadura. Además, puede definir cualquier número de nervios longitudinales en una placa de barra en un solo paso. Esto reduce significativamente el número de componentes utilizados en los estados antes y después de la implementación de esta característica y hace que el modelado de conexiones de acero rigidizadas sea sencillo, rápido y sencillo.
