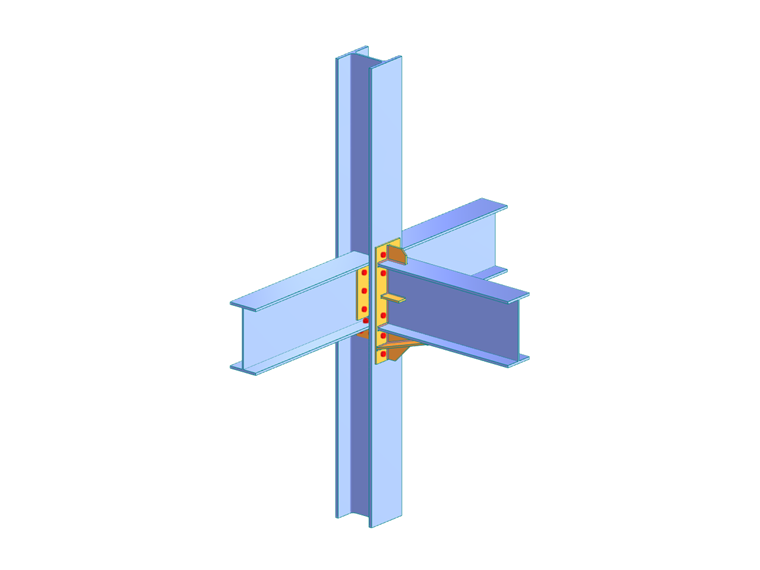

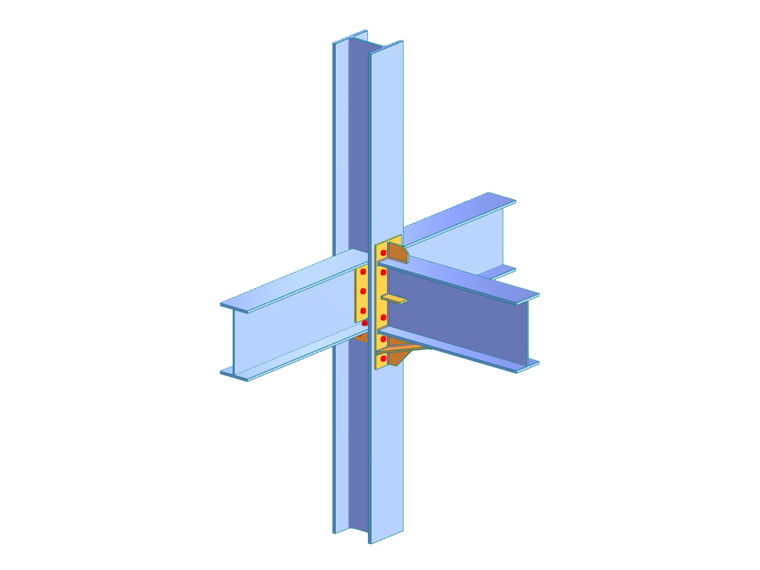

Při zadávání ocelových přípojů je často nutné zohlednit výztužné prvky, jako jsou podélná žebra. Nové verze programu RFEM 6 (od 05.0006) vám to umožňují rychle a uživatelsky přívětivým způsobem. Ve srovnání s předchozími verzemi, které neobsahovaly „Žebro“ jako samostatnou komponentu, je postup výrazně jednodušší a přímočařejší. V tomto textu si ukážeme oba postupy, abyste se seznámili s výhodami prvku „Žebro“ a jeho použitím. Za tímto účelem se nejdříve namodeluje přípoj znázorněný na Obrázku 01 bez použití žebra a poté se totéž provede pomocí výše uvedené možnosti.

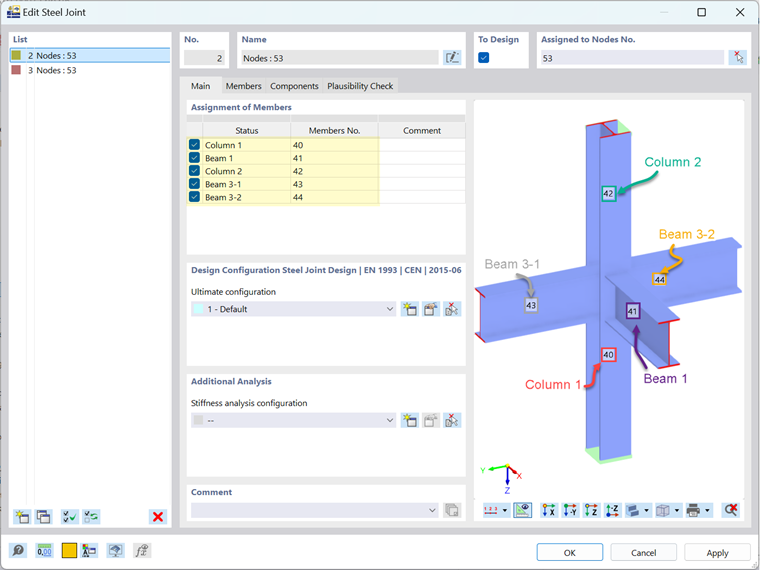

Modelovaný přípoj je znázorněn na Obrázku 01. Na následujícím obrázku, Obrázek 02, jsou znázorněny pruty, které spojuje. Pokud jste již vytvořili ocelové přípoje pomocí addonu Ocelové přípoje, pravděpodobně víte, že jakmile přiřadíte návrhový uzel (v tomto modelu uzel č. 53), program přiřadí všechny pruty připojené k uzlu. Pro příslušný přípoj je třeba v modelu odkazovat na 5 prutů: prutu č. 40 (sloupec 1), prutu č. 41 (nosník 1), prutu č. 42 (sloupec 2), prutu č. 43 (nosník 3-1) a prutu č. 44 (nosník 3-2), vše zobrazeno na Obrázku 02.

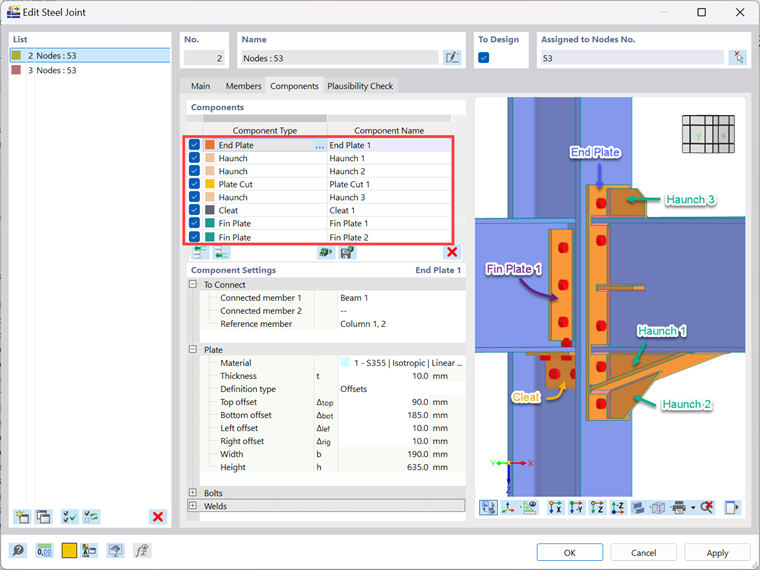

Nyní se podíváme na to, které komponenty (kromě žebra) lze použít pro modelování přípoje v addonu Ocelové přípoje. Nejdříve je třeba ke sloupu připojit nosník 1. Vzhledem k tomu, že dva prvky (nosník a sloup) mají být spojeny pomocí skupiny šroubů, čelní desky a svarů, můžete použít komponentu „Čelní deska“, která je nabízena v addonu, kde nosník 1 je připojený prut a sloup je referenčním prvkem. Dále by měl být spoj vyztužený náběhy. Komponenta „Náběh“ v addonu Ocelové přípoje se skládá z jednoho přečnívajícího plechu nebo z přečnívajícího plechu doplněného (volitelně) pásnicí. Jak je vidět na obrázku 3, do seznamu komponent pro příslušný přípoj se přidají tři náběhy jako prodloužení stojiny nosníku 1. Poté lze pro vytvoření kloubového spoje použít „deskový plech“ (jeden na každé straně) jako prvek, který spojuje prut s referenčním prutem pomocí skupiny šroubů a styčníkového plechu. Nakonec je možné pomocí komponenty „Příložka“ připojit nosník 3-1 ke sloupům. Referenčními pruty jsou v tomto případě sloupy (sloupce 1 a 2), zatímco připojený prut je nosník 3-1.
Všechny výše uvedené komponenty jsou znázorněny na obrázku 3.

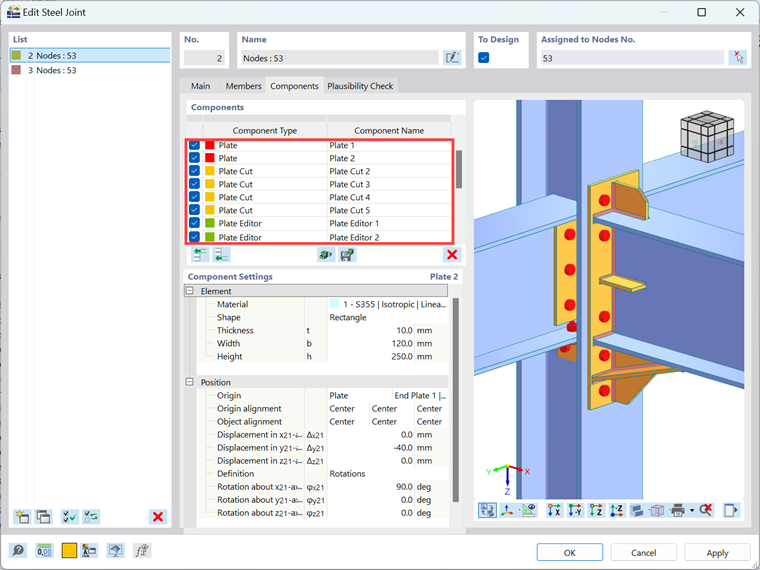

Nyní, když jsou ostatní komponenty vloženy do programu a jejich nastavení je správně definováno,'podíváme se krátce na modelování žebra před verzí 05.0006. Nejdříve je třeba vložit ne jednu, ale dvě desky (plechy 1 a 2 na Obrázku 04), aby žebro bylo na obou stranách nosníku. Poté je třeba vložit čtyři řezy plechu: dva pro řez čelní deskou a plechy 1 a 2 a dva pro jejich řez přes nosník 1 (jeden pro každý z plechů). Kromě toho by měl být pro oba plechy vložen Editor plechů (Editory plechů 1 a 2 na Obrázku 04), aby bylo možné upravit rohy plechů jejich zkosením. Tímto způsobem je třeba vložit 8 samostatných komponent a definovat jejich nastavení pro modelování žebra (Obrázek 4).

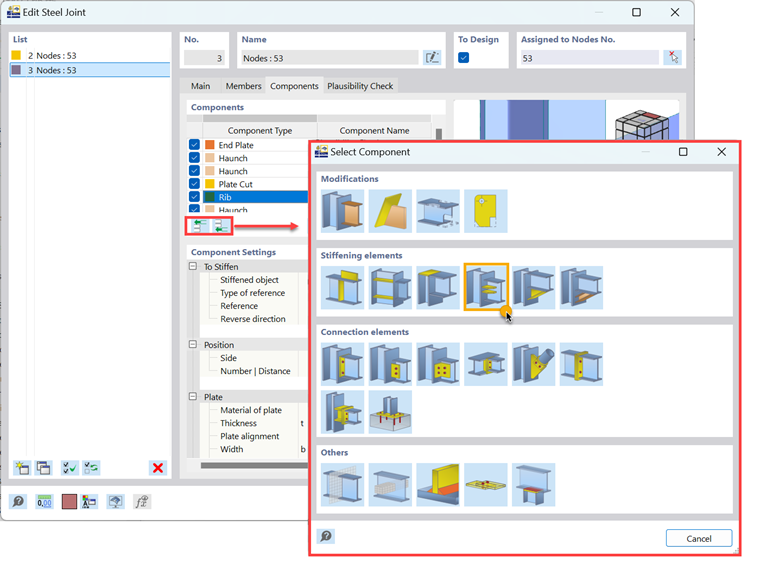

Naším posláním ve společnosti Dlubal je neustále vylepšovat naše programy a poskytovat vám ty nejlepší nástroje pro snadné, přímé a časově nenáročné modelování, analýzu a posouzení. Od verze 05.0006 tak již nemusíte provádět všechny výše uvedené kroky. Místo toho můžete jednoduše přidat komponentu "Žebro", kterou najdete v sekci "Výztužné prvky", jak je znázorněno na obrázku 5.

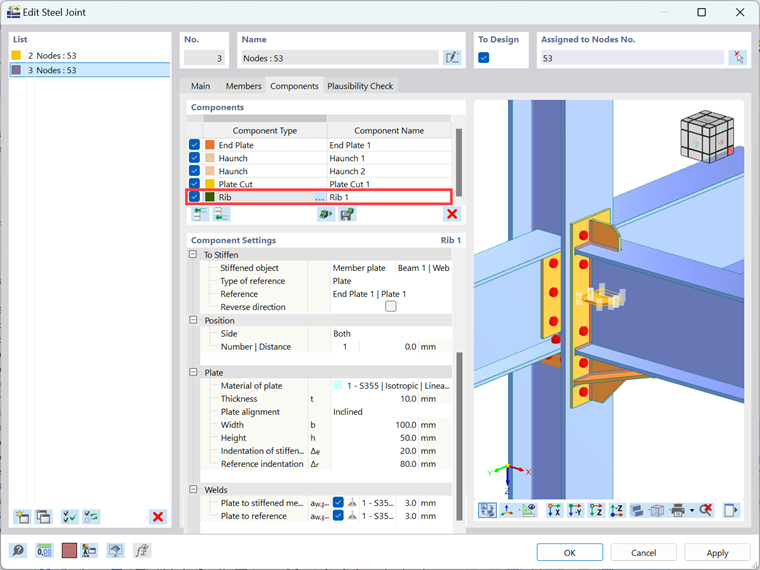

Po vložení je nastavení komponent snadné a rychlé. Jak je vidět na obrázku 6, je třeba nejdříve definovat objekt pro vyztužení (zde stojinu nosníku 1) a referenční objekt (zde čelní plech 1). Poté je možné upravit polohu žebra vzhledem ke straně (vpředu, vzadu nebo na obou stranách) a počet žeber a/nebo vzdálenost mezi nimi. Lze tak zadat libovolný počet podélných žeber na desce prutu v jediném kroku. Dále je možné zadat nastavení pro plech, jako je materiál, tloušťka, orientace, rozměry, odsazení vyztuženého prutu a odsazení vztažného prvku. Nakonec je možné přizpůsobit typ a rozměry svarů vzhledem k vyztuženému prvku a referenčnímu objektu a vybrat mezi předním nebo zadním koutovým svarem, předním nebo zadním svarem a dvojitým koutovým svarem.
Závěrečná slova
Komponenta Žebro je nová funkce, která výrazně usnadňuje modelování vyztužených ocelových přípojů a činí proces začlenění výztužných prvků rychlejší a uživatelsky přívětivější. Je třeba pouze vybrat vyztužené a referenční objekty a zadat polohu žebra, tvar a možnosti svarů. Kromě toho lze v jednom kroku zadat libovolný počet podélných žeber na desce prutu. Tím se výrazně snižuje počet použitých komponent ve stavu před a po implementaci této funkce a modelování vyztužených ocelových přípojů je nekomplikované, rychlé a přímočaré.
