Utilização do componente de nervura para modelar ligações de aço reforçadas

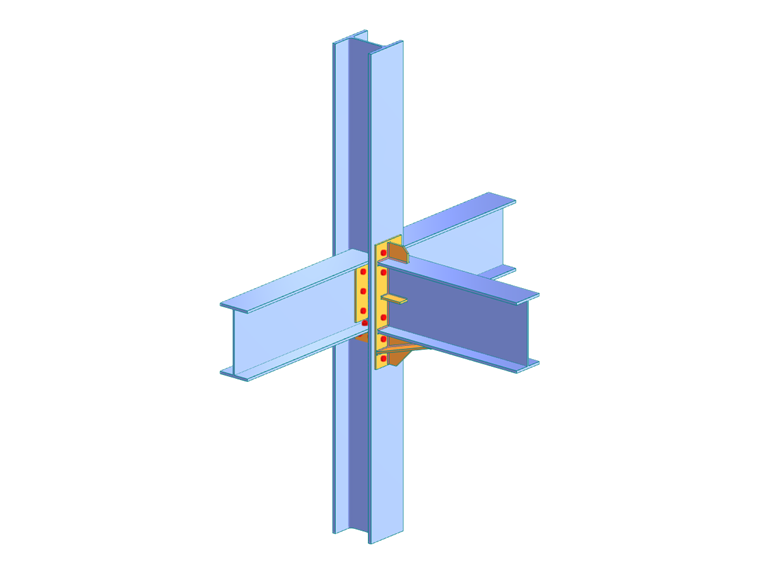

Ao definir ligações de aço, é muitas vezes necessário incorporar elementos de reforço tais como nervuras longitudinais. As novas versões do RFEM 6 (a partir de 05.0006) permitem fazer isso de forma rápida e fácil de utilizar. Em comparação com as versões anteriores, que não contêm a "Nervura" como componente individual, o procedimento é significativamente mais simples e direto. Este texto irá apresentar os dois procedimentos para conhecer as vantagens do componente "Nervura" e a sua utilização. Para este efeito, a ligação apresentada na Figura 01 será primeiro modelada sem utilizar o componente de nervura e, depois, o mesmo será feito utilizando a opção acima mencionada.

Junta de aço

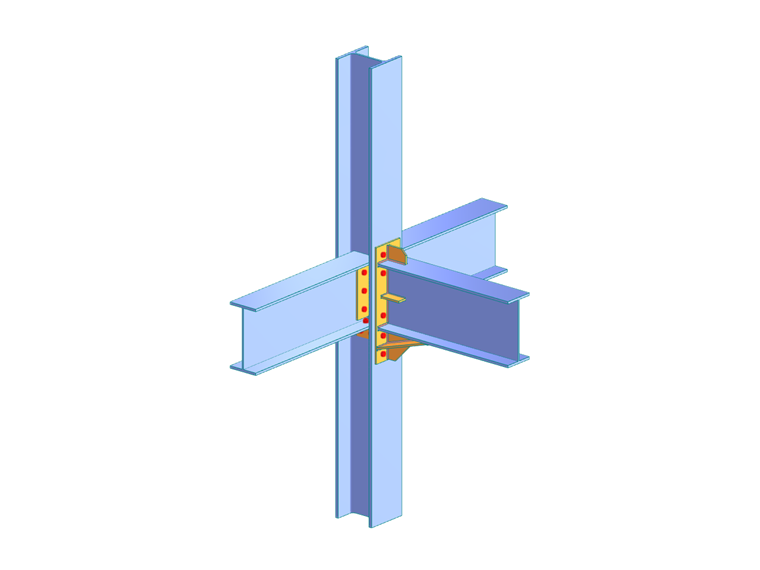

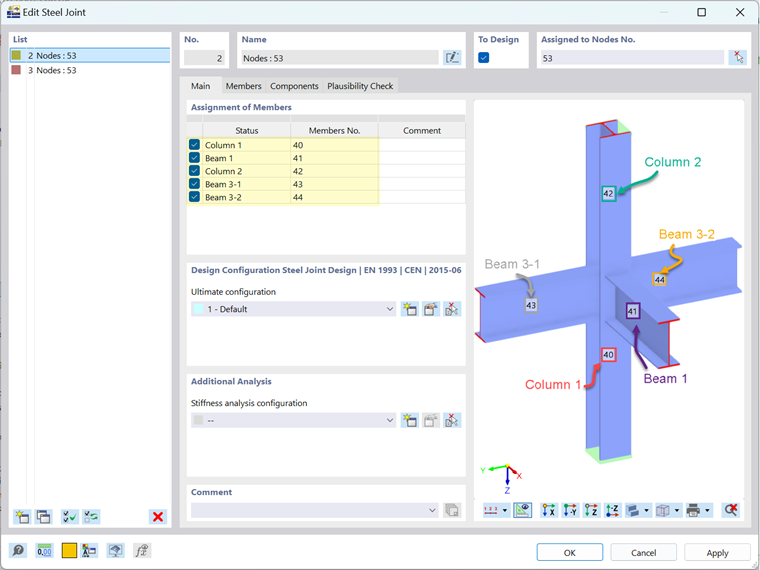

A ligação a ser modelada é apresentada na Figura 01. A próxima imagem, Figura 02, mostra as barras que são unidas. Se já criou ligações de aço utilizando o módulo Ligações de aço, provavelmente está familiarizado com o facto de que, assim que atribui um nó de dimensionamento (nó N.º 53 neste modelo), o programa atribui todas as barras ligadas ao no. Para a ligação em questão, é necessário estar referenciado 5 barras no modelo: barra nº 40 (pilar 1), barra nº 41 (viga 1), barra nº 42 (pilar 2), barra nº 43 (viga 3-1) e barra nº 44 (viga 3-2), tudo apresentado na Figura 02.

Atribuição de barras

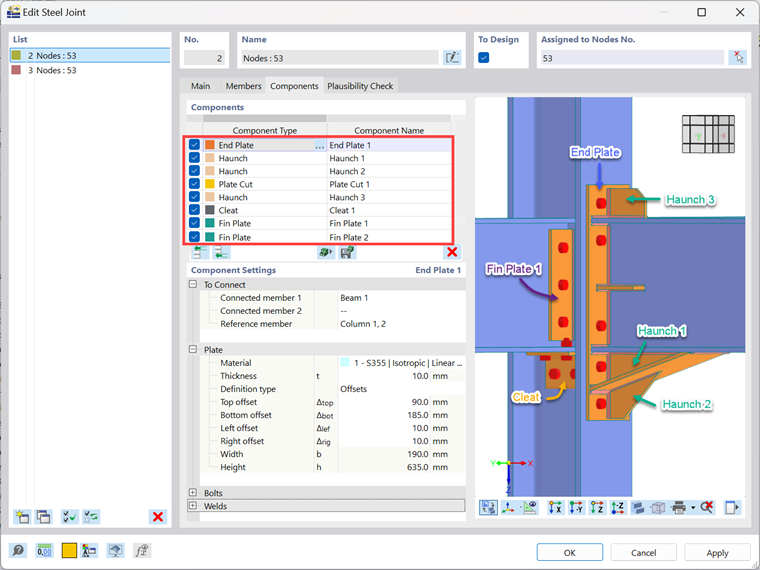

Vamos agora analisar quais os componentes (exceto a nervura) que podem ser utilizados para modelar a ligação no módulo Ligações de aço. Primeiro, a viga 1 tem de ser ligada ao pilar. Uma vez que a viga e o pilar devem ser unidos através de um grupo de parafusos, chapa de extremidade e soldaduras, pode utilizar o componente "Placa de extremidade" disponível no módulo, em que a viga 1 é a barra ligada e o pilar é o elemento de referência. Em seguida, a ligação deve ser reforçada com esquadros. Um componente "Esquadro" no módulo Ligações de aço consiste numa chapa extensível individual ou numa placa extensível complementada (opcionalmente) por um banzo. Como mostra a Figura 03, são adicionadas três esquadros à lista de componentes para a ligação em questão como extensões da alma da viga 1. Em seguida, para criar a ligação articulada, a "Aleta" (uma de cada lado) pode ser utilizada como componente que liga uma barra à barra de referência através de um grupo de parafusos e uma placa de ligação. Por fim, pode utilizar o componente "Centro de cantoneira" para ligar a viga 3-1 aos pilares. As barras de referência neste caso são os pilares (pilares 1 e 2), enquanto a barra ligada é a viga 3-1.

Todos os componentes mencionados acima são apresentados na Figura 03.

Componentes

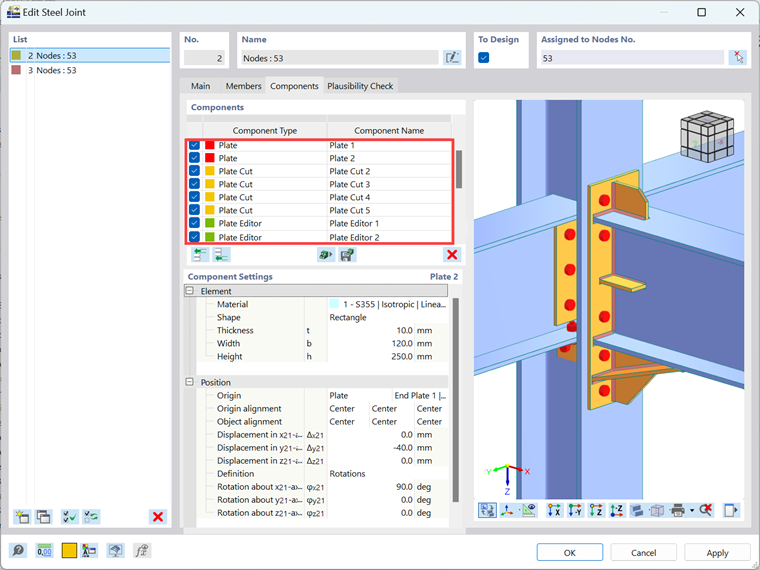

Agora que os outros componentes foram inseridos no programa e as suas configurações definidas corretamente, vamos' dar uma rápida vista de olhos à modelação da nervura antes da versão 05.0006. Primeiro, é necessário inserir não uma, mas duas chapas (placas 1 e 2 na Figura 04) para ter a nervura em ambos os lados da viga. Depois, é necessário inserir quatro cortes de chapa: dois para o corte transversal da chapa de extremidade e das chapas 1 e 2, respetivamente, e dois para o seu corte através da viga 1 (um para cada uma das chapas). Além disso, deve ser inserido um Editor de placa em ambas as placas (os editores de placa 1 e 2 na Figura 04) para ajustar os cantos da placa através da sua chanfro. Desta forma, tem de inserir oito componentes separados e definir as suas configurações para modelar a nervura (Figura 04).

Modelação de nervuras utilizando componentes separados

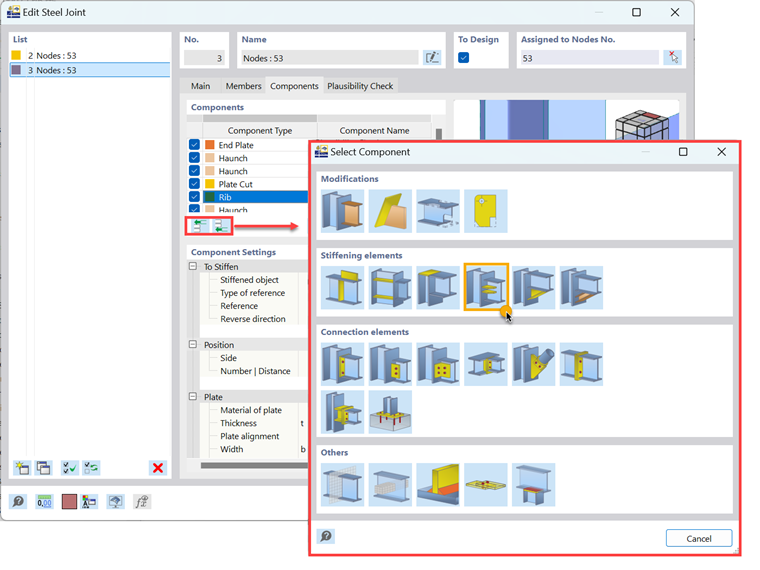

A nossa missão na Dlubal é melhorar constantemente os nossos programas e fornecer-lhe as melhores ferramentas para modelar, analisar e dimensionar projetos de forma fácil, direta e que poupam tempo. Por isso, a partir da versão 05.0006, já não é necessário realizar todos os passos mencionados acima. Em vez disso, pode simplesmente adicionar o componente "Nervura", que pode ser encontrado em "Elementos de reforço", como apresentado na Figura 05.

Inserir componente de nervura

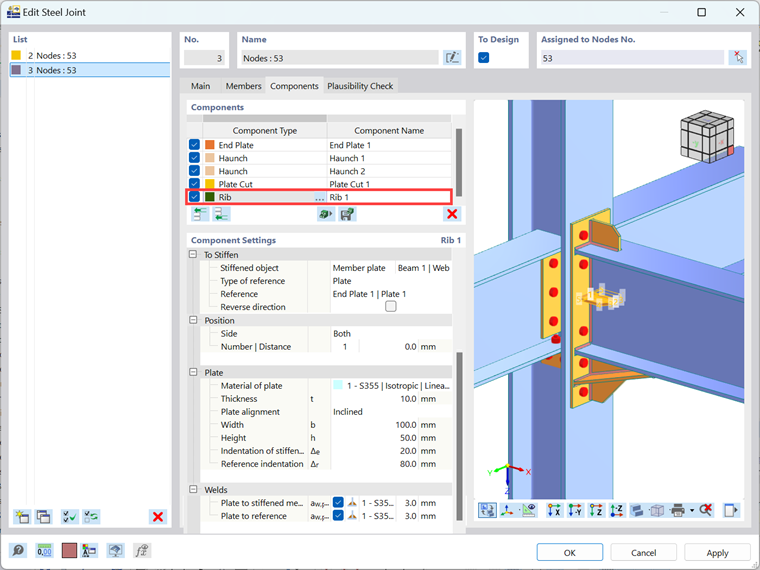

Uma vez inseridos, é simples e rápido definir a configuração dos componentes. Como mostra a Figura 06, primeiro é necessário definir o objeto a ser reforçado (neste caso, a alma da viga 1) e o objeto de referência (neste caso, a chapa de extremidade 1). De seguida, pode ajustar a posição da nervura em relação ao lado (frente, trás ou ambos) e o número de nervuras e/ou a distância entre elas. Desta forma, é possível definir qualquer número de nervuras longitudinais numa placa de barra num único passo. Em seguida, pode definir as configurações para a laje, tais como material, espessura, orientação, dimensões, avanço da barra reforçada e avanço da referência. Por fim, é possível ajustar o tipo e as dimensões das soldaduras em relação ao elemento reforçado e o objeto de referência e escolher entre cordão de soldadura à frente ou atrás, cordão de soldadura à frente ou atrás e cordão de soldadura duplo.

Parâmetros do componente da nervura

Notas finais

O componente Nervura é uma nova função que facilita bastante a modelação de ligações de aço reforçadas e torna o processo de integração de elementos de reforço mais rápido e fácil de utilizar. Necessita apenas de selecionar os objetos reforçados e de referência, bem como de especificar a posição da nervura, a forma e as opções de soldadura. Além disso, pode definir qualquer número de nervuras longitudinais numa placa de barra em apenas um passo. Isto reduz significativamente o número de componentes utilizados nos estados antes e depois da implementação desta função e torna a modelação de ligações de aço reforçadas simples, rápida e direta.
