Des éléments de raidissement tels que des nervures longitudinales doivent souvent être ajoutés aux assemblages en acier. Les nouvelles versions de RFEM 6 (à partir de la version 05.0006) vous permettent d'effectuer cette opération de manière rapide et conviviale. Par rapport aux versions précédentes, qui ne contiennent pas la « Nervure » comme composant individuel, la procédure est beaucoup plus simple et directe. Dans ce texte, nous vous présentons les deux procédures afin que vous puissiez découvrir les avantages du composant « Nervure » et son utilisation. À cette fin, l'assemblage représenté sur la Figure 01 sera d'abord modélisé sans utiliser le composant de membrure, puis la même opération sera effectuée à l'aide de l'option ci-dessus.

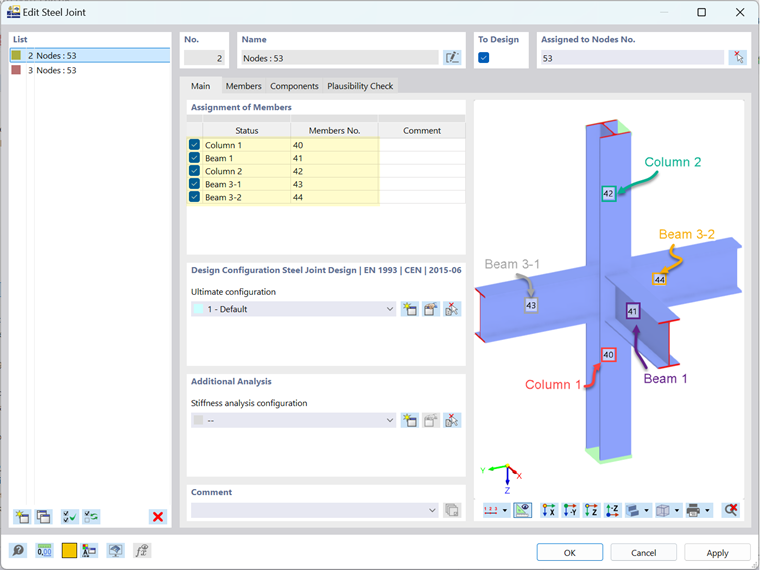

L'assemblage à modéliser est indiqué sur la Figure 01. L'image suivante, l'image 02, montre les barres connectées. Si vous avez déjà créé des assemblages acier à l'aide du module complémentaire Assemblages acier, vous savez probablement que dès que vous attribuez un nœud de calcul (nœud n°53 dans ce modèle), le programme assigne toutes les barres connectées à nœud. Pour l'assemblage en question, 5 barres du modèle doivent être référencées : la barre n° 40 (poteau 1), la barre n° 41 (poutre 1), la barre n° 42 (poteau 2), la barre n° 43 (poutre 3-1) et la barre n° 44 (poutre 3-2) tous les éléments affichés sur la Figure 02.

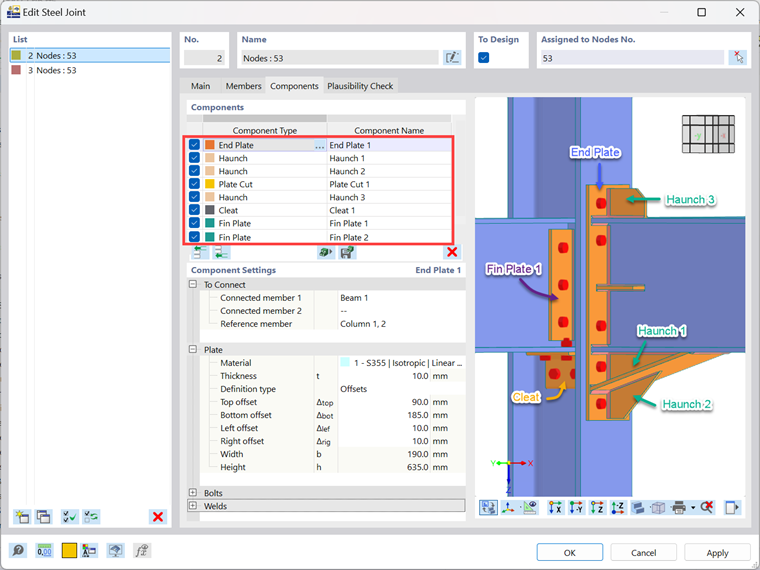

Analysons maintenant les composants (à l'exception de la nervure) qui peuvent être utilisés pour modéliser l'assemblage dans le module complémentaire Assemblages acier. La poutre 1 doit d'abord être connectée au poteau. Étant donné que deux éléments (la poutre et le poteau) doivent être connectés à l'aide d'un groupe de boulons, d'une platine d'about et de soudures, vous pouvez utiliser le composant « Platine d'about » proposé dans le module complémentaire, où la poutre 1 est la barre connectée et le poteau est l'élément de référence. Ensuite, l'assemblage doit être renforcé avec des courbures. Un composant « Courbe » du module complémentaire Assemblages acier est composé d'une seule platine de déformation ou d'une platine de déformation complétée (éventuellement) par une semelle. Comme le montre la Figure 03, trois courbures sont ajoutées à la liste des composants de l'assemblage en question en tant qu'extensions de l'âme de la poutre 1. Ensuite, pour créer l'assemblage articulé, la « plaque de connexion » (une de chaque côté) peut être utilisée comme un composant qui relie une barre à une barre de référence à l'aide d'un groupe de boulons et d'une platine de connexion. Enfin, vous pouvez utiliser le composant « Cornière-tasseau » pour assembler la poutre 3-1 aux poteaux. Les barres de référence dans ce cas sont les poteaux (poteaux 1 et 2), tandis que la barre connectée est la poutre 3-1.
Tous les composants mentionnés ci-dessus sont représentés sur la Figure 03.

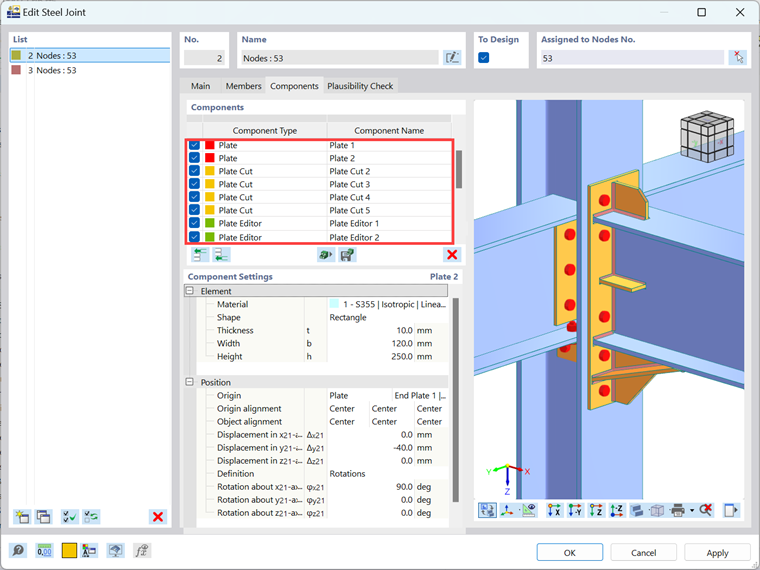

Maintenant que les autres composants ont été insérés dans le programme et que leurs paramètres ont été correctement définis, examinons rapidement la modélisation des nervures avant la version 05.0006. Tout d'abord, vous devez insérer non pas une, mais deux plaques (plaques 1 et 2 dans la Figure 04) pour avoir la nervure des deux côtés de la poutre. Puis, vous devez insérer quatre coupes de plaque : deux pour la coupe à travers la platine d'about et les plaques 1 et 2, respectivement, et deux pour leur coupe à travers la poutre 1 (une pour chaque platine). De plus, un éditeur de plaques doit être inséré pour les deux plaques (éditeurs de plaques 1 et 2 sur la Figure 04) afin d'ajuster les coins de plaque en les chanfreinant. Vous devez ainsi insérer 8 composants distincts et définir leurs paramètres pour modéliser la nervure (Figure 04).

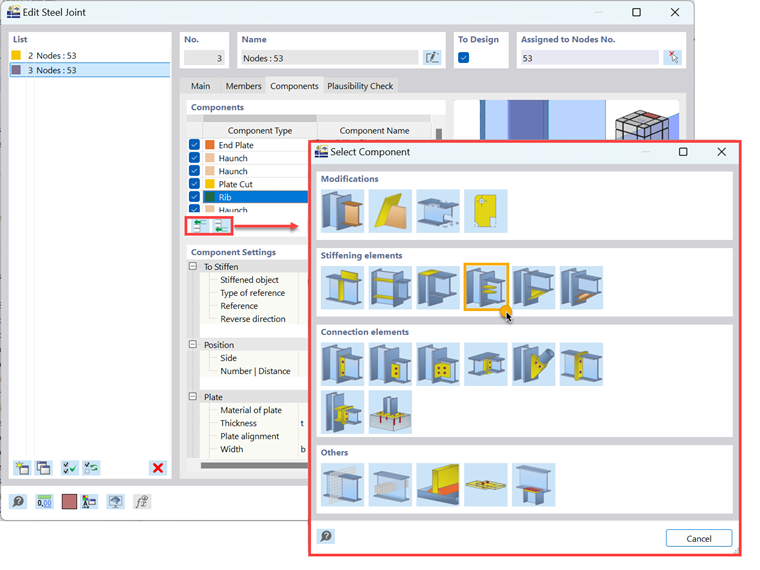

Chez Dlubal, notre mission est d'améliorer constamment nos programmes et de vous fournir les meilleurs outils pour une modélisation, des analyses et des vérifications faciles, directes et rapides. Ainsi, depuis la version 05.0006, vous n’avez plus besoin d’effectuer toutes les étapes mentionnées ci-dessus. Vous pouvez simplement ajouter le composant « Nervure », que vous trouverez sous « Éléments de raidissement », comme le montre la Figure 05.

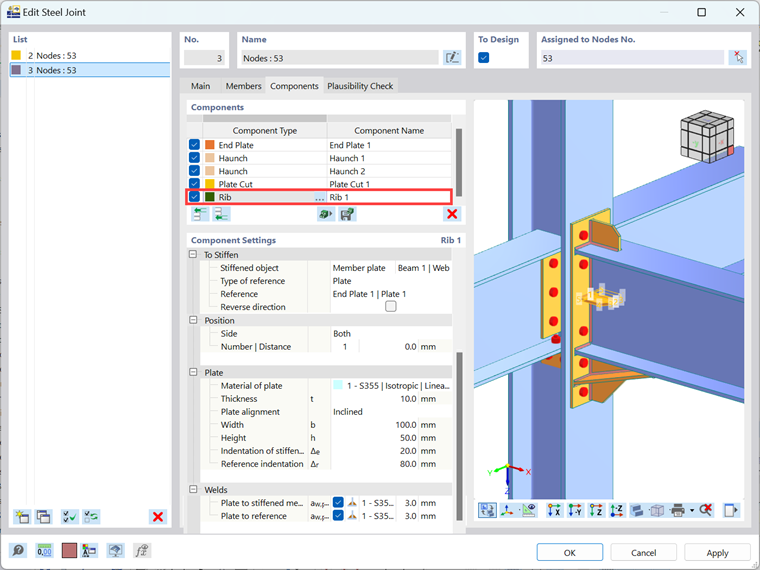

Une fois inséré, il est facile de définir les paramètres des composants. Comme le montre la Figure 06, vous devez d'abord définir l'objet à raidir (dans ce cas, l'âme de la poutre 1) et l'objet de référence (dans ce cas, la platine d'about 1). Vous pouvez ensuite ajuster la position de la nervure par rapport au côté (avant, arrière ou les deux) ainsi que le nombre de nervures et/ou la distance entre elles. Cela vous permet de définir un nombre quelconque de nervures longitudinales sur une plaque de barre en une seule étape. Vous pouvez ensuite définir les paramètres de la plaque, tels que le matériau, l'épaisseur, l'orientation, les dimensions, le retrait de la barre raidie et le retrait de référence. Enfin, vous pouvez personnaliser le type et les dimensions des soudures par rapport à l'élément raidi et à l'objet de référence et choisir entre une soudure d'angle avant ou arrière, une soudure avant ou arrière et une soudure d'angle double.
Conclusion
Le composant de nervure est une nouvelle fonctionnalité qui facilite grandement la modélisation des assemblages en acier raidis et rend le processus d'intégration des éléments de raidissement plus rapide et plus convivial. Vous n'avez qu'à sélectionner les objets raidis et de référence et à définir la position de la nervure, la forme et les options de soudure. De plus, vous pouvez définir autant de barres longitudinales sur une plaque de barre que vous le souhaitez. Cela réduit considérablement le nombre de composants utilisés dans les états avant et après l'implémentation de cette fonction et rend la modélisation des assemblages en acier raidis simple, rapide et simple.
