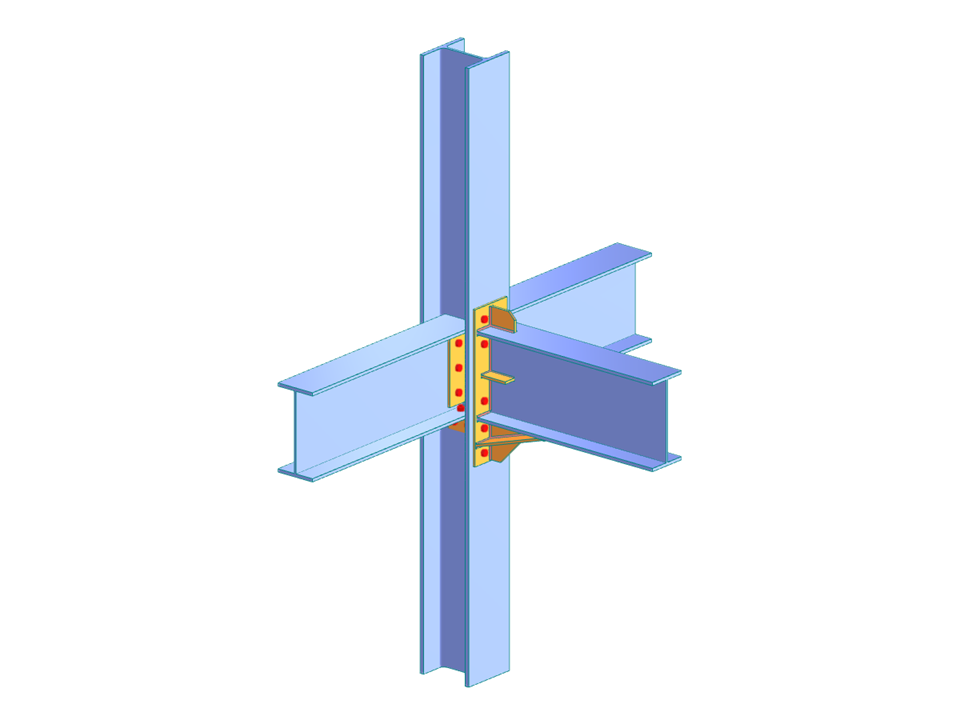

Este é um modelo que demonstra a utilização do componente de nervura para modelar ligações de aço reforçadas.
Componente Nervura
Número de nós | 6 |
Número de linhas | 5 |
Número de barras | 5 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 6 |
Número de combinações de cargas | 12 |
Número de combinações de resultados | 0 |
Peso total | 0,373 t |
Dimensões (métricas) | 1,000 x 2,500 x 2,000 m |
Dimensões (imperial) | 3.28 x 8.2 x 6.56 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
