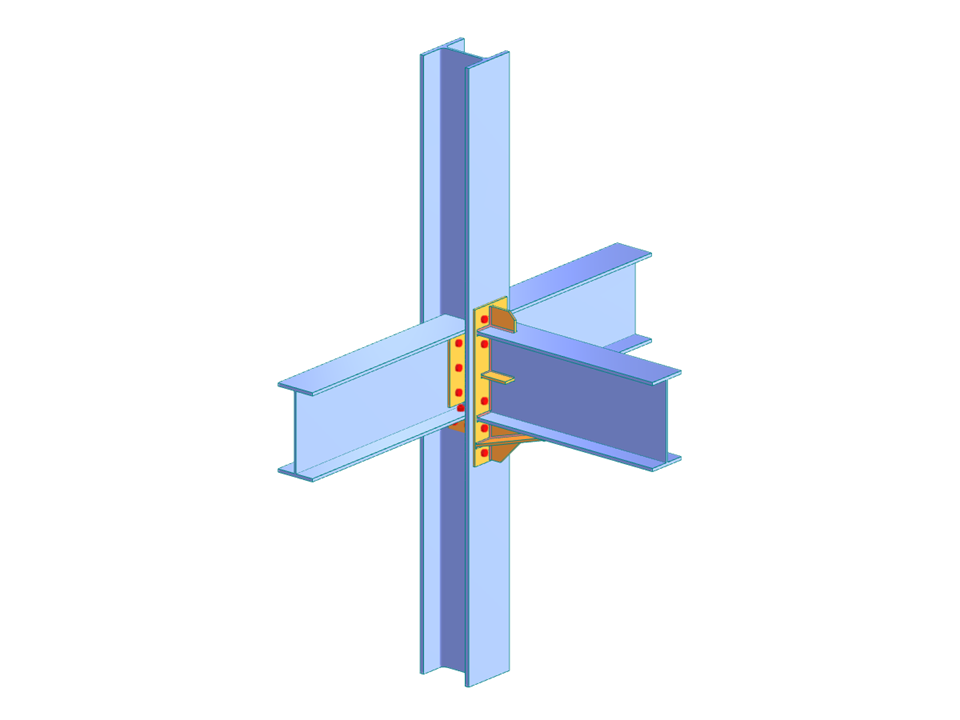

Jest to model demonstrujący zastosowanie elementu żebrowego do modelowania stalowych połączeń usztywnionych.
Element żebro
Liczba węzłów | 6 |
Liczba linii | 5 |
Liczba prętów | 5 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 6 |
Ilość KO | 12 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,373 t |
Wymiary (metryczne) | 1,000 x 2,500 x 2,000 m |
Wymiary (imperialne) | 3.28 x 8.2 x 6.56 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
