Analýza spektra odezvy je jednou z nejčastěji používaných metod posouzení seizmických účinků. Tato metoda má mnoho výhod. Nejvýznamnější je pak asi zjednodušení: Složitost zemětřesení se zjednodušuje do té míry, že posouzení lze provést s přijatelným úsilím. Nevýhodou této metody naopak je, že v důsledku tohoto zjednodušení se mnoho informací ztrácí. Jedním ze způsobů, jak tuto nevýhodu zmírnit, je použití ekvivalentní lineární kombinace pro superpozici modálních odezev. Blíže vysvětlíme v našem příspěvku na konkrétním příkladu.
Aktivace náhodných vlivů krutu v modulu RF-/DYNAM Pro
Pro zohlednění nepřesností polohy hmot při analýze spektra odezvy stanoví příslušné normy pravidla, která je třeba vzít v úvahu jak při zjednodušené, tak multimodální analýze spektra odezvy. Tato pravidla stanoví následující obecný postup: Hmota podlaží se musí posunout o určitou excentricitu, z čehož vyplývá torzní moment.
Redukce budovy na konzolovou konstrukci Jednotlivé hmotné body představují podlaží. Průhyb od normálových tlakových sil podle (a) se (b) přepočítá na ekvivalentní momenty posunu nebo smykové síly [2].
Pro posouzení mezního stavu únosnosti se podle EN 1998-1, čl. 2.2.2 a 4.4.2.2 [1] vyžaduje výpočet zohledňující teorii druhého řádu (P-Δ účinek). Tento účinek nemusí být zohledněn pouze tehdy, pokud je součinitel citlivosti mezipodlažního posunu θ menší než 0,1.
Diagram contrasting seismic analysis methods with design response spectrum applications for earthquake effects.
Tento článek* se zabývá úlohou návrhového spektra odezvy v různých metodách seizmické analýzy a ukazuje jeho význam od zjednodušených statických přístupů až po pokročilé dynamické simulace.
Screenshoty
Funkce programů
Dummy image

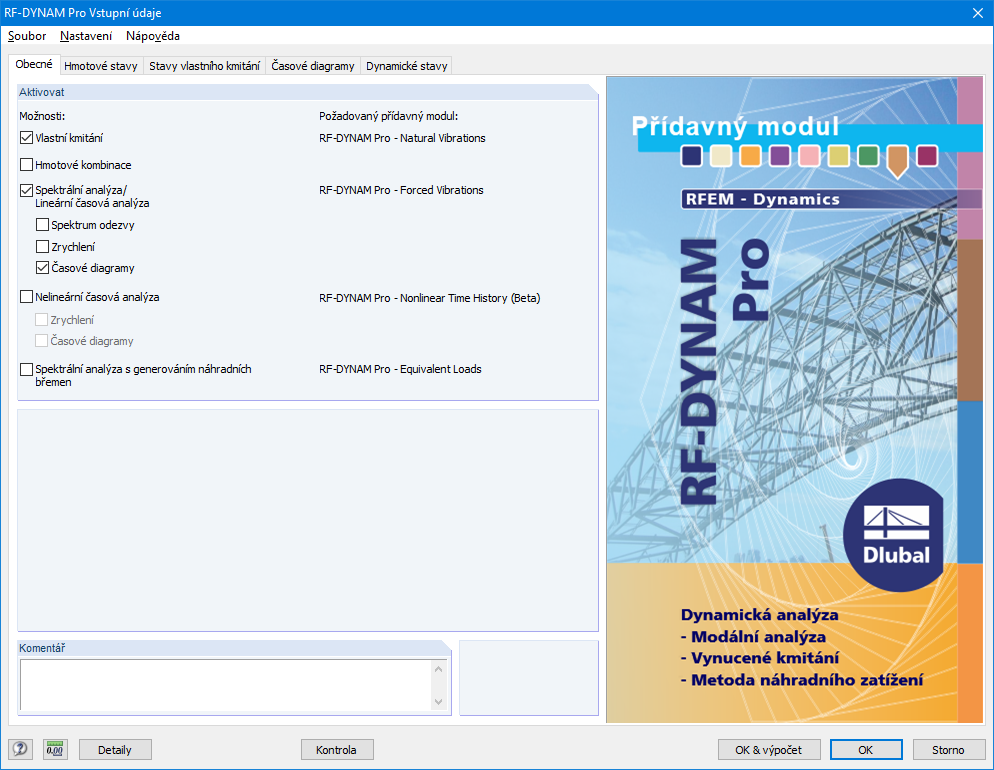

  • Spektra odezvy mnoha norem (EN 1998, DIN 4149, IBC 2012 atd.)
  • Spektra odezvy definovaná uživatelsky nebo generovaná z akcelerogramů
  • Použití spektra odezvy závislého na směru
  • Příslušné vlastní tvary pro spektrum odezvy můžeme zadat ručně nebo nechat vybrat automaticky (lze použít 5%-pravidlo podle EC 8)
  • Kombinace výsledků modální superpozicí (pravidlo SRSS a CQC) a superpozicí směrů (SRSS nebo pravidlo 100%/30%)
Sledování časového průběhu periodických vibrací

Díky integraci modulu RF‑/DYNAM Pro do programu RFEM/RSTAB je možné zahrnout numerické i grafické výsledky z přídavného modulu RF‑/DYNAM Pro - Forced Vibrations do globálního tiskového protokolu. Zároveň jsou zde dostupné všechny možnosti programu RFEM pro grafické zobrazení.

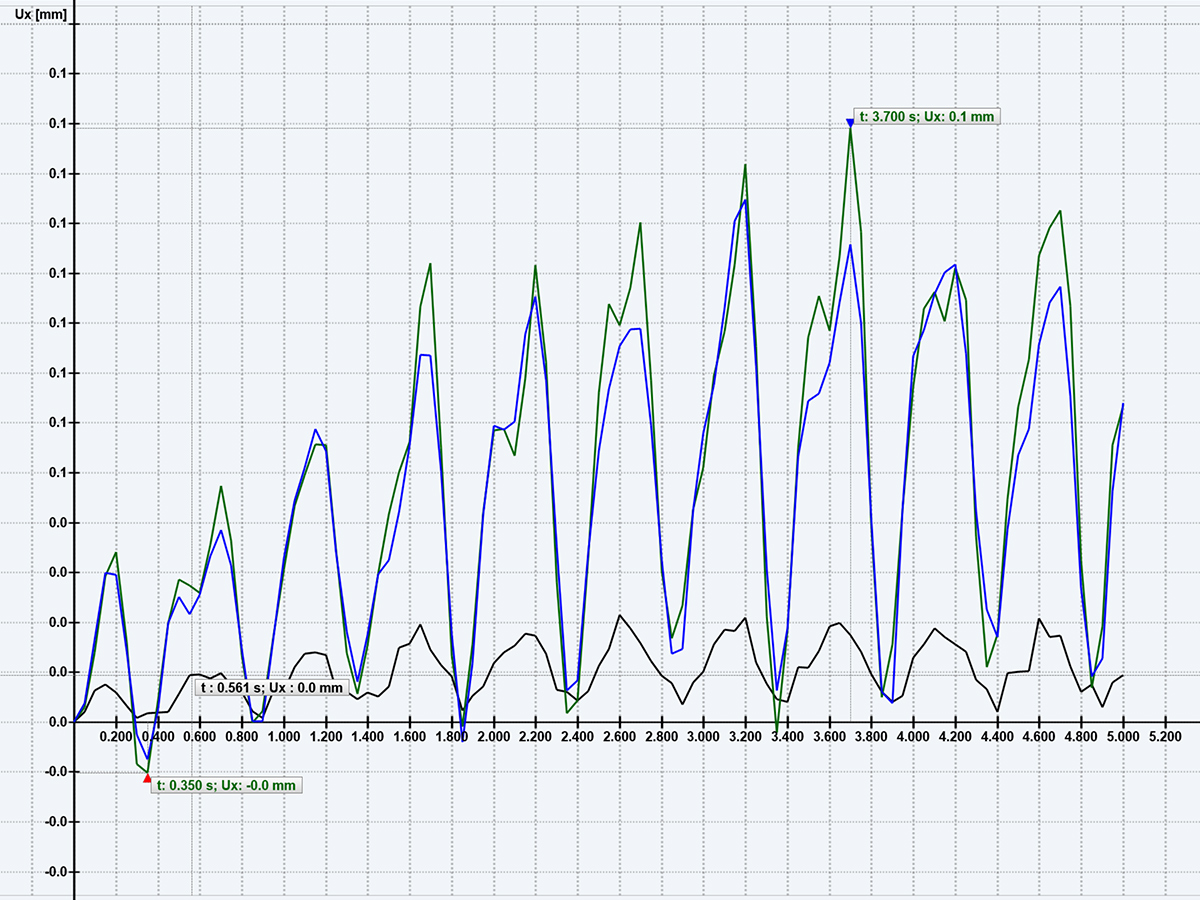

Výsledky časové analýzy se zobrazí v časovém diagramu. Všechny výsledky jsou zobrazené v závislosti na čase. Číselné hodnoty lze exportovat do programu MS Excel.

V případě časové analýzy je možné exportovat výsledky jednoho časového kroku nebo filtrovat nejnepříznivější výsledky všech časových kroků.

Při analýze spektra odezvy lze generovat kombinace výsledků. Kombinace výsledků vzniknou kombinací modálních účinků a účinků zatížení následkem zemětřesení.

Allgemeine Angaben

Nejdříve se zadají potřebná spektra odezvy, akcelerogramy nebo časové diagramy. Dynamické zatěžovací stavy definují místo a směr působení spektra odezvy a také akcelerogramy nebo buzení závislé na čase a síle.

Časové diagramy jsou kombinovány se statickými zatěžovacími stavy, což poskytuje velkou flexibilitu. Pro časovou analýzu je možné importovat počáteční deformaci z jakéhokoli zatěžovacího stavu nebo kombinace zatížení.

Přídavný modul RF-/DYNAM Pro - Forced Vibrations pro RFEM/RSTAB | Analýza vynuceného kmitání
  • Kombinace uživatelsky definovaných časových diagramů se zatěžovacími stavy nebo kombinacemi zatížení (zatížení na uzel, prut a plochu, volná a generovaná zatížení lze kombinovat pomocí funkce proměnné v čase)
  • Kombinace několika nezávislých budících funkcí
  • Rozsáhlá databáze průběhů zemětřesení (akcelerogramy)
  • Lineární implicitní Newmarkův řešič nebo modální časová analýza
  • Rayleighovo nebo Lehrovo tlumení konstrukce
  • Přímý import počátečních deformací ze zatěžovacího stavu nebo kombinace zatížení
  • Grafické zobrazení výsledků v časovém diagramu
  • Export výsledků v uživatelsky definovaných časových krocích nebo jako obálky
Často kladené dotazy (FAQ)
Moduly RF‑/DYNAM Pro – Forced Vibrations a RF‑/DYNAM Pro – Equivalent Loads provádějí multimodální analýzu spektra odezvy. Jaké jsou rozdíly?
Nechal/a jsem v přídavném modulu RF-/DYNAM Pro vygenerovat rozhodující kombinace výsledků seizmických zatížení. Jaký je další postup, pokud se mají posoudit jednotlivé konstrukční prvky?
Warum bekomme ich bei einer Berechnung mit RF-/DYNAM Pro nur Erdbebenlasten in eine Richtung berechnet?
Jak mohu v přídavném modulu DYNAM Pro zadat resp. přečíst spektrum odezvy pomocí rozhraní COM?
Kolik vlastních tvarů musí být zohledněno při seizmické analýze?
Existuje v přídavném modulu RF-DYNAM Pro možnost vygenerovat "Spektrum odezvy podle normy" s uživatelsky definovanými parametry?
