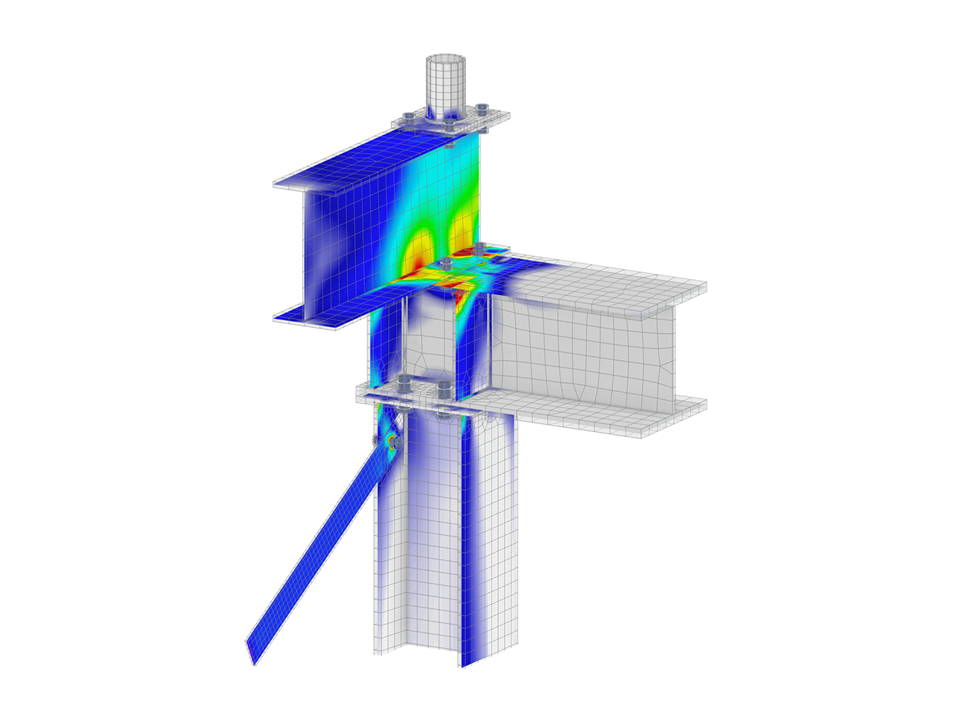

CHS 型钢螺栓连接到工字梁和带加劲柱的 RFEM 模型 The model is exported along with the transferred internal forces from the Stage Structure model.
CHS 截面与工字梁和柱的钢连接
| 节点数目： | 1648 |
| 线的数目 | 1369 |
| 杆件数目： | 885 |
| 面的数目： | 110 |
| 实体数目 | 0 |
| 荷载工况数目 | 8 |
| 荷载组合数目 | 0 |
| 结果组合数目 | 0 |
| 总重量 | 0,093 t |
| 翘曲区域尺寸 | 0.500 x 1.420 x 0.595 m |
您可以下载该结构分析模型来进行专业练习，或者用于您的工程项目。 但是我们不保证模型的准确性或完整性，也不承担任何责任。
