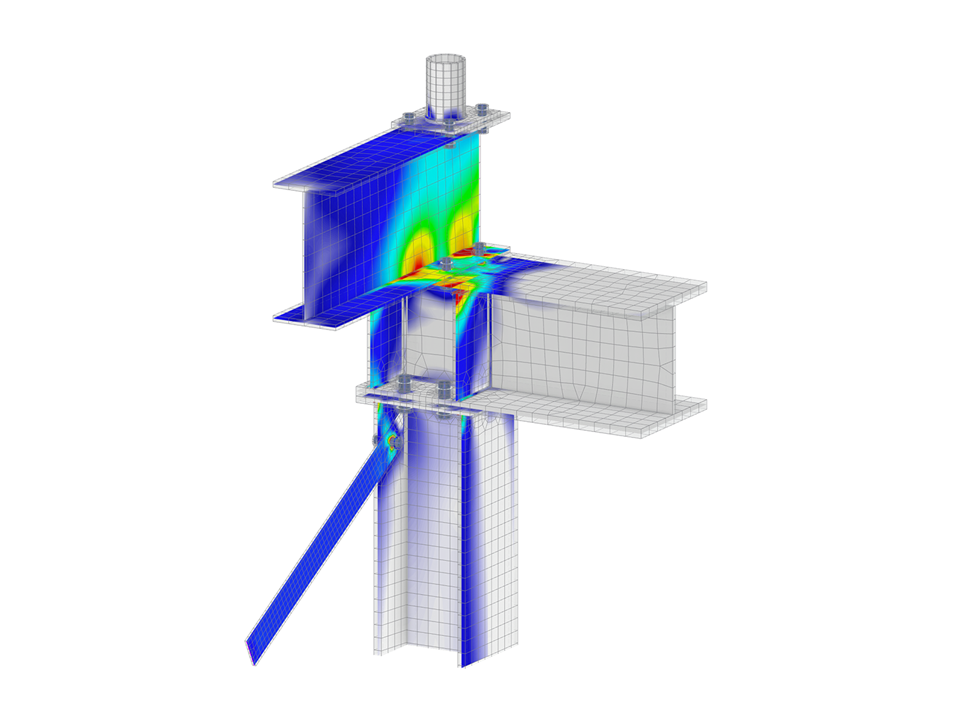

Модель RFEM стального болтового соединения CHS профиля с двутавровой балкой и колонной с элементами жесткости. The model is exported along with the transferred internal forces from the Stage Structure model.
Стальное соединение профиля CHS с двутавровой балкой и колонной
| Количество узлов | 1648 |
| Количество линий | 1369 |
| Количество стержней | 885 |
| Количество поверхностей | 110 |
| Количество тел | 0 |
| Количество загружений | 8 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,093 t |
| Размеры (метрические) | 0,500 x 1,420 x 0,595 m |
| Размеры (имперские) | 1.64 x 4.66 x 1.95 feet |
