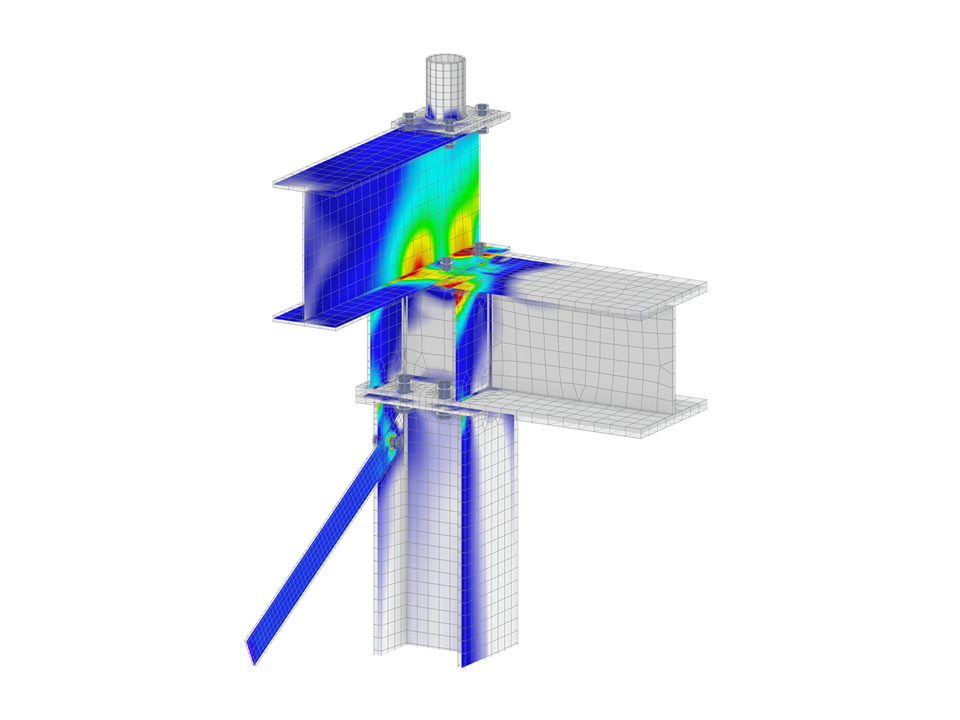

Modelo de RFEM de una conexión atornillada de acero de una sección en CHS a una viga en I y un pilar con rigidizadores. The model is exported along with the transferred internal forces from the Stage Structure model.
Conexión de acero de la sección CHS a la viga en I y al pilar
| Número de nudos | 1648 |
| Número de líneas | 1369 |
| Número de barras | 885 |
| Número de superficies | 110 |
| Número de sólidos | 0 |
| Número de casos de carga | 8 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.093 t |
| Dimensiones (métricas) | 0,500 x 1,420 x 0,595 m |
| Dimensiones (imperiales) | 1.64 x 4.66 x 1.95 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
