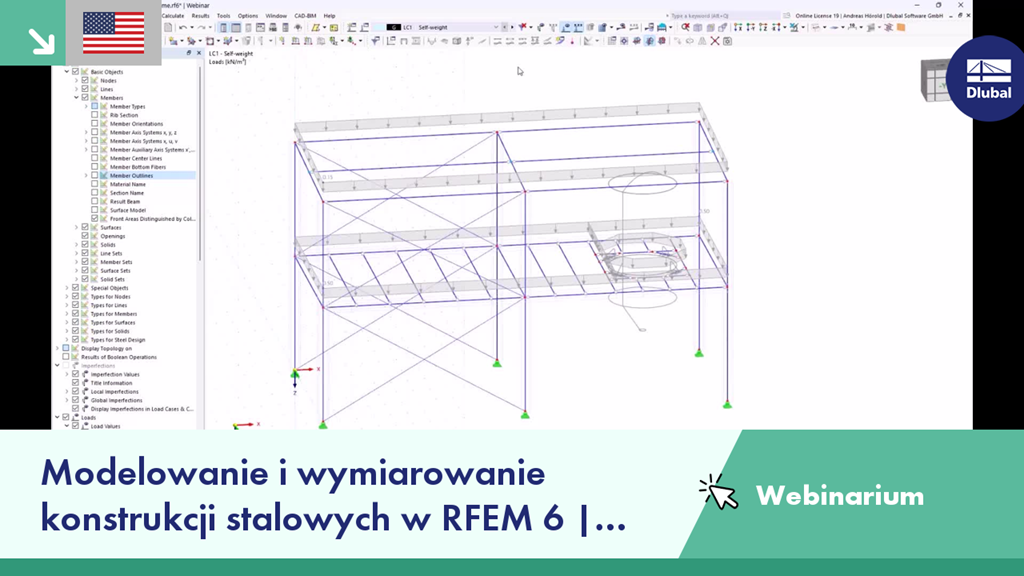

W tym dwuczęściowym webinarium dowiesz się, jak modelować i wymiarować konstrukcje stalowe w programie RFEM 6. Część 1 obejmuje modelowanie i wprowadzanie obciążeń.
Plan:
00:00 Wstęp
02:30 Modelowanie konstrukcji stalowej na podstawie importowanego pliku DXF (warstwa tła)
29:10 Wprowadzanie obciążenia (w tym import stref obciążeń ze strony internetowej Dlubal, generator obciążenia śniegiem i wiatrem)
52:30 Stosowanie imperfekcji
